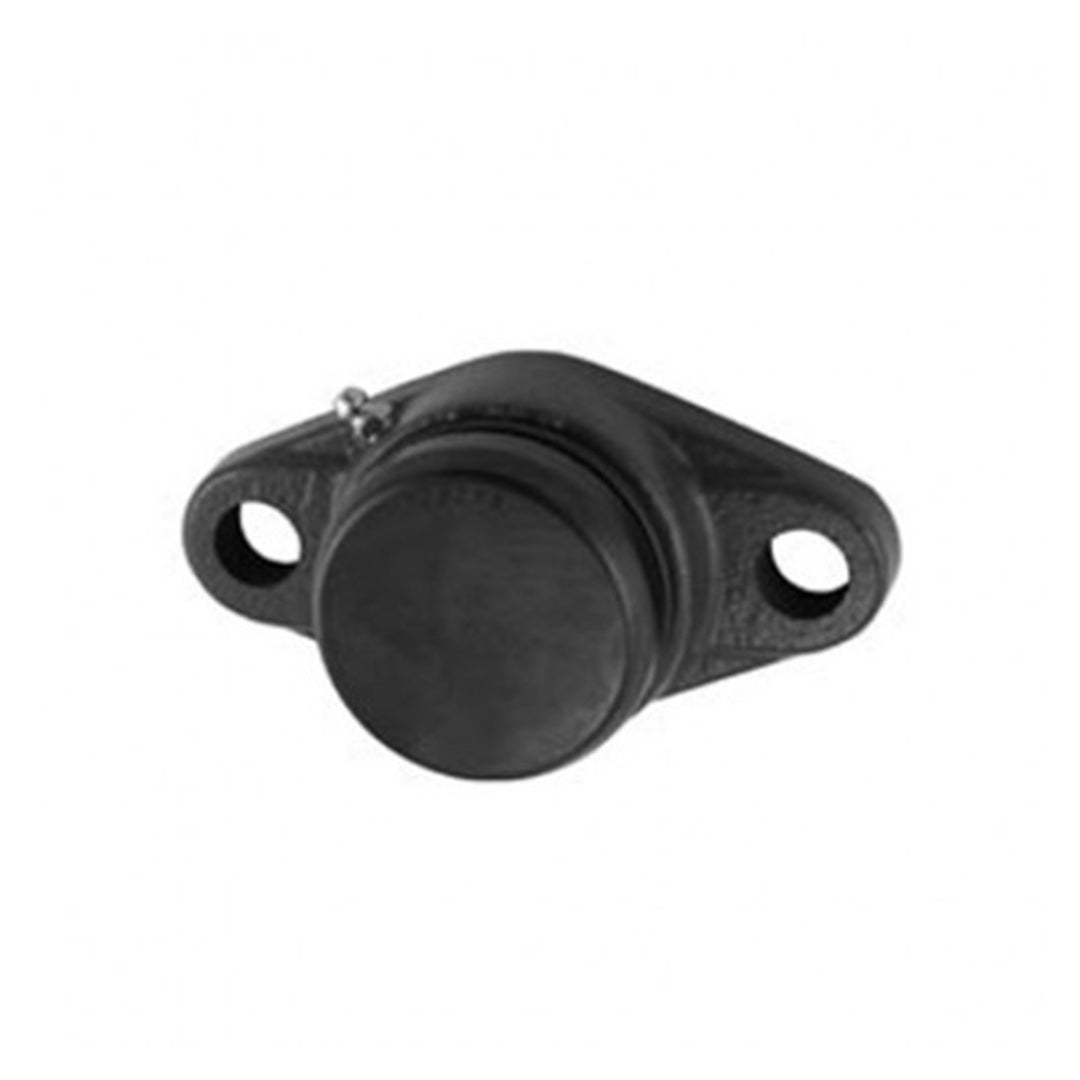

ตลับลูกปืน Bearing ASAHI two-bolt flange units with cast iron coverscode CUCFL 202CE

ตลับลูกปืน Bearing ASAHI two-bolt flange units with cast iron coverscode CUCFL 202CE:ตลับลูกปืนรหัสCUCFL202CEแบรนด์ASAHIจากญี่ปุ่นชุดหน้าแปลนรูปไข่แบบสองรูพร้อมฝาครอบเหล็กหล่อแบบเปิด(CastIronOpenCover)ให้เพลาทะลุผ่านได้โดยฝาครอบยังคงปกป้องตลับลูกปืนจากเศษวัสดุและแรงกระแทกภายนอกโครงสร้างเสื้อตลับลูกปืนรองรับแรงแนวรัศมีได้ดีเยี่ยมระบบซีลภายในทำงานร่วมกับฝาครอบเพื่อกักเก็บสารหล่อลื่นลดความร้อนสะสมทำให้การทำงานของเครื่องจักรเสถียรภาพมากยิ่งขึ้น

คุณสมบัติ

• หน้าแปลนรูปไข่แบบร้อยน็อตคู่ ชุดฝาเหล็กหล่อแบบเพลาทะลุ (CE-Cover) ให้ความยืดหยุ่นในการจัดวางเพลา
• สเปคขนาด 202 รองรับการหมุนความเร็วสูงของมอเตอร์ขนาดเล็กในสภาพแวดล้อมที่มีเศษวัสดุกระเด็น
• ฝาเหล็กหล่อมีหน้าสัมผัสขอบยาง (O-ring) แนบสนิทกับตัวเรือน ป้องกันน้ำและความชื้นแทรกซึมเข้าด้านใน
• การล็อคเพลาด้วยสกรูตั้งระยะ ทำได้แน่นหนาโดยไม่ทำให้การให้ตัวของลูกปืนสูญเสียความแม่นยำ
• ช่องเติมจาระบีด้านข้างช่วยรักษาคุณภาพการหล่อลื่น ยืดอายุการใช้งานตลับลูกปืนได้ยาวนานยิ่งขึ้น

ข้อมูลจำเพาะ

• ขนาดเส้นผ่านศูนย์กลางรูเพลา (B): 15 มิลลิเมตร
• ระยะห่างรูกลางรูยึด (J): 95 มิลลิเมตร
• ขนาดเกลียวสเปกน็อตยึด (Bolt Size): M10
• น้ำหนักรวมฝาครอบเหล็กหล่อ: 0.90 กิโลกรัม
• ชนิดของฝาปิดกันฝุ่น: ฝาครอบเหล็กหล่อหนาพิเศษพร้อมซีลยางกันน้ำมัน (Cast Iron Cover with Oil Seal)

Unit No.		Shaft Diam. mm	Dimensions mm										Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	e	i	g	b	r	s	Z	Bi	n
CUCFL 201C	CUCFL 201CE	12	113	90	15	12	66	30	12	46	31	12.7	M10	UC 201	CFL 204	0.8
CUCFL 202C	CUCFL 202CE	15	113	90	15	12	66	30	12	46	31	12.7	M10	UC 202	CFL 204	0.8
CUCFL 203C	CUCFL 203CE	17	113	90	15	12	66	30	12	46	31	12.7	M10	UC 203	CFL 204	0.8
CUCFL 204C	CUCFL 204CE	20	113	90	15	12	66	30	12	46	31	12.7	M10	UC 204	CFL 204	0.8
CUCFL 205C	CUCFL 205CE	25	130	99	16	14	73	34	16	51	34.1	14.3	M14	UC 205	CFL 205	1.0
CUCFL 206C	CUCFL 206CE	30	148	117	18	14	84	40	16	55	38.1	15.9	M14	UC 206	CFL 206	1.5
CUCFL 207C	CUCFL 207CE	35	161	130	19	16	94	45	16	59	42.9	17.5	M14	UC 207	CFL 207	1.9
CUCFL 208C	CUCFL 208CE	40	175	144	21	16	104	50	16	66	49.2	19	M14	UC 208	CFL 208	2.3
CUCFL 209C	CUCFL 209CE	45	188	148	22	18	113	54	19	67	49.2	19	M16	UC 209	CFL 209	2.7
CUCFL 210C	CUCFL 210CE	50	197	157	22	18	120	58	19	71	51.6	19	M16	UC 210	CFL 210	3.2
CUCFL 211C	CUCFL 211CE	55	224	184	25	20	134	65	19	75	55.6	22.2	M16	UC 211	CFL 211	4.3
CUCFL 212C	CUCFL 212CE	60	250	202	29	20	144	70	23	86	65.1	25.4	M20	UC 212	CFL 212	5.4
CUCFL 213C	CUCFL 213CE	65	258	210	30	24	157	78	23	89	65.1	25.4	M20	UC 213	CFL 213	6.7
CUCFL 214C	CUCFL 214CE	70	265	216	31	24	163	80	23	98	74.6	30.2	M20	UC 214	CFL 214	7.4
CUCFL 215C	CUCFL 215CE	75	275	225	34	24	168	83	23	102	77.8	33.3	M20	UC 215	CFL 215	7.9
CUCFL 216C	CUCFL 216CE	80	290	233	34	24	188	90	25	107	82.6	33.3	M22	UC 216	CFL 216	10.2
CUCFL 217C	CUCFL 217CE	85	305	248	36	26	198	95	25	111	85.7	34.1	M22	UC 217	CFL 217	11.8
CUCFL 218C	CUCFL 218CE	90	320	265	40	26	211	103	25	122	96	39.7	M22	UC 218	CFL 218	15.0

ข้อมูลทางเทคนิค

• ชนิด Two-bolt Flange Units พร้อมฝาครอบเหล็กหล่อและซีลรุ่นพิเศษ (CE) คุณภาพสูง
ป้องกันการรั่วซึมของจาระบีและสิ่งสกปรกเข้าทำลายเม็ดลูกปืนได้อย่างสมบูรณ์แบบ
ตัวเรือนเหล็กหล่อเกรดพรีเมียมทนทานต่อการกัดกร่อนจากสารเคมีเจือจาง
ช่วยยืดอายุการใช้งานของเครื่องจักรในสายการผลิตที่มีความชื้นสูง
เหมาะสำหรับอุตสาหกรรมบรรจุภัณฑ์และโรงงานแปรรูปอาหารเครื่องดื่ม

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI two-bolt flange units with cast iron coverscode CUCFL 202CE Data Sheet
