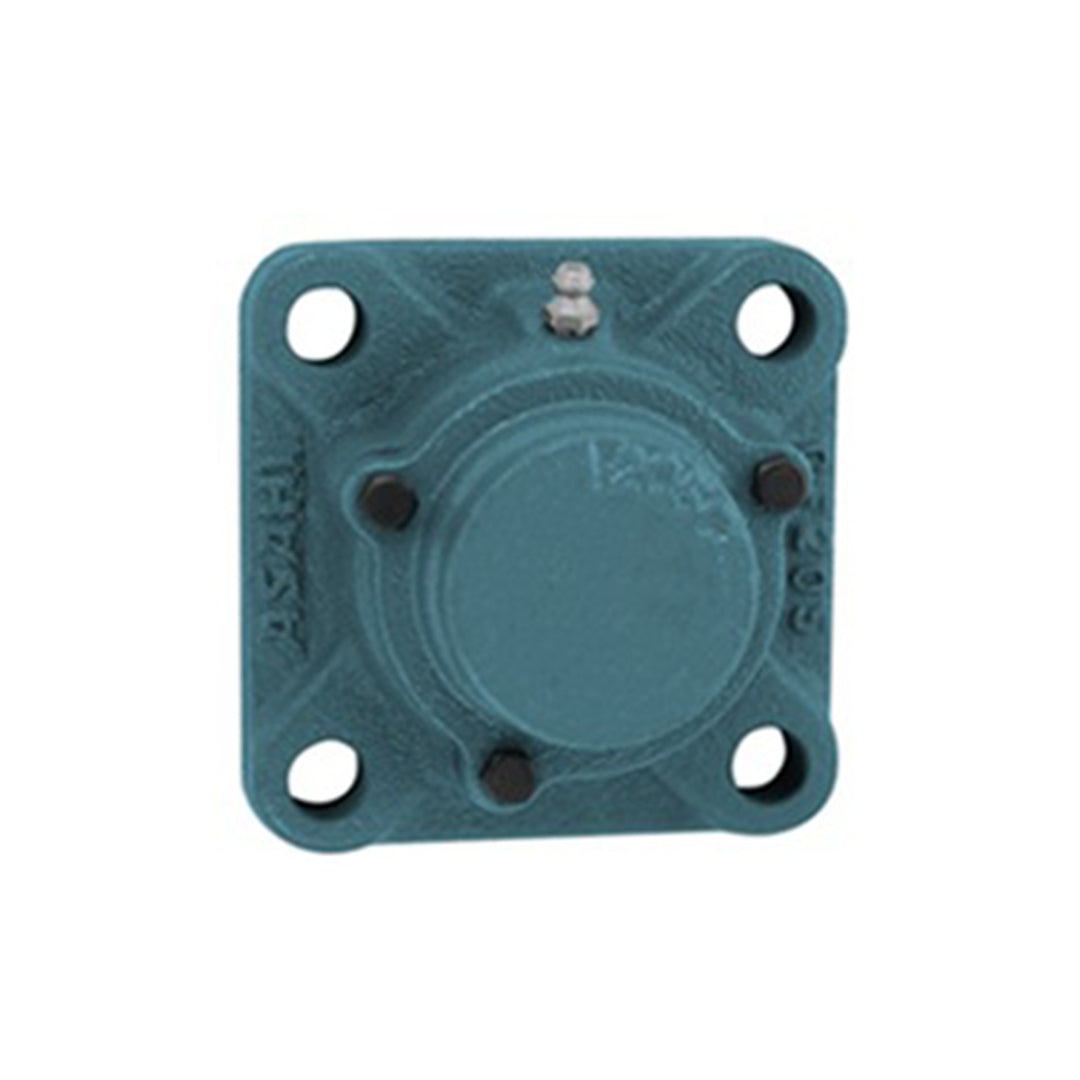

ตลับลูกปืน Bearing ASAHI square flange units with cast iron coverscode CUCF 211CE

ตลับลูกปืน Bearing ASAHI square flange units with cast iron coverscode CUCF 211CE ผลิตภัณฑ์ตลับลูกปืนตุ๊กตาหน้าแปลนสี่เหลี่ยมขนาดใหญ่จาก ASAHI มาพร้อมฝาครอบเหล็กหล่อชนิดเปิดทะลุที่รับประกันความปลอดภัยของกลไกภายในพร้อมรองรับเพลาที่ยาวต่อเนื่อง โครงสร้างหน้าแปลนช่วยให้การจับยึดมีความมั่นคง ลดการโก่งตัวของเพลาเมื่อรับแรงกระทำ ลูกปืนทำงานด้วยความเงียบและมีอัตราการสึกหรอต่ำ ระบบกักเก็บสารหล่อลื่นที่มีประสิทธิภาพช่วยยืดอายุการใช้งาน เป็นทางเลือกที่สมบูรณ์แบบสำหรับงานที่ต้องการเสถียรภาพและความทนทานขั้นสุด

คุณสมบัติ

• เสื้อตลับลูกปืน CUCF 211CE เพิ่มเกราะเหล็กหล่อแบบปลายเปิด เพื่อปกป้องเพลาขับหลักทะลุผ่าน
• ระบบฝา CE ชะลอความเสื่อมสภาพของซีลลูกปืนขนาด 211 จากการสัมผัสแสงแดดและสารเคมีภายนอก
• จุดยึด 4 จุดอันทรงพลังช่วยตรึงแนวแกนเพลายาวไม่ให้เกิดอาการส่ายหรือแกว่ง
• ช่วยให้ฟิล์มหล่อลื่นในเม็ดลูกปืนทำงานได้เต็มที่ ไร้สิ่งปะปนให้เกิดรอยขีดข่วน
• ชุด CUCF 211CE นิยมใช้กันมากในโรงงานกระดาษและสิ่งทอขนาดใหญ่

ข้อมูลจำเพาะ

• รหัสชุดประกอบและวัสดุฝา: CUCF 211CE ฝาเหล็กหล่อ (Cast Iron) แข็งแกร่ง
• รูปแบบฝาครอบ: ชนิดเปิดทะลุ (Open type - CE) รองรับเพลายาวสำหรับตลับลูกปืนซีรีส์ 211
• ฐานการติดตั้ง: หน้าแปลนสี่เหลี่ยมรหัส CUCF 211CE พร้อมรูร้อยน็อต 4 จุด
• การใช้งาน: ปกป้องตลับลูกปืนเบอร์ 211 ขณะปล่อยให้เพลาเครื่องจักรลอดผ่านได้อิสระ
• คุณสมบัติ: ฝาครอบมีความทนทานต่อสารหล่อเย็นและน้ำมันเครื่อง ยืดอายุการใช้งานตลับลูกปืน

Unit No.		Shaft Diam. mm	Dimensions mm								Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	e	i	g	s	Z	Bi	n
CUCF 201C	CUCF 201CE	12	86	64	15	12	12	46	31	12.7	M10	UC 201	CF 204	1.0
CUCF 202C	CUCF 202CE	15	86	64	15	12	12	46	31	12.7	M10	UC 202	CF 204	1.0
CUCF 203C	CUCF 203CE	17	86	64	15	12	12	46	31	12.7	M10	UC 203	CF 204	1.0
CUCF 204C	CUCF 204CE	20	86	64	15	12	12	46	31	12.7	M10	UC 204	CF 204	1.0
CUCF 205C	CUCF 205CE	25	95	70	16	14	12	51	34.1	14.3	M10	UC 205	CF 205	1.2
CUCF 206C	CUCF 206CE	30	108	83	18	14	12	55	38.1	15.9	M10	UC 206	CF 206	1.6
CUCF 207C	CUCF 207CE	35	117	92	19	16	14	59	42.9	17.5	M12	UC 207	CF 207	2.1
CUCF 208C	CUCF 208CE	40	130	102	21	16	16	66	49.2	19	M14	UC 208	CF 208	2.7
CUCF 209C	CUCF 209CE	45	137	105	22	18	16	67	49.2	19	M14	UC 209	CF 209	3.1
CUCF 210C	CUCF 210CE	50	143	111	22	18	16	71	51.6	19	M14	UC 210	CF 210	3.6
CUCF 211C	CUCF 211CE	55	162	130	25	20	19	75	55.6	22.2	M16	UC 211	CF 211	4.6
CUCF 212C	CUCF 212CE	60	175	143	29	20	19	86	65.1	25.4	M16	UC 212	CF 212	5.9
CUCF 213C	CUCF 213CE	65	187	149	30	20	19	89	65.1	25.4	M16	UC 213	CF 213	7.1
CUCF 214C	CUCF 214CE	70	193	152	31	24	19	98	74.6	30.2	M16	UC 214	CF 214	7.8
CUCF 215C	CUCF 215CE	75	200	159	34	24	19	102	77.8	33.3	M16	UC 215	CF 215	8.6
CUCF 216C	CUCF 216CE	80	208	165	34	24	23	107	82.6	33.3	M20	UC 216	CF 216	10.0
CUCF 217C	CUCF 217CE	85	220	175	36	26	23	111	85.7	34.1	M20	UC 217	CF 217	11.8
CUCF 218C	CUCF 218CE	90	235	187	40	26	23	122	96	39.7	M20	UC 218	CF 218	14.9

ข้อมูลทางเทคนิค

• ตลับลูกปืน ASAHI ขนาดรูเพลา 55 มิลลิเมตร พร้อมฝาครอบเหล็กหล่อซีลพิเศษ
• ทนทานต่อสภาพแวดล้อมที่มีการเปลี่ยนแปลงอุณหภูมิฉับพลัน (Thermal Shock)
• ซีลยางยืดหยุ่นสูงป้องกันการหดตัวหรือขยายตัวผิดรูปจากความร้อน
• ช่วยรักษาความดันและป้องกันความชื้นดูดซับเข้าสู่ภายในตลับลูกปืน
• เหมาะสำหรับห้องเย็นหรือกระบวนการผลิตที่มีความร้อนสลับความเย็น

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI square flange units with cast iron coverscode CUCF 211CE Data Sheet
