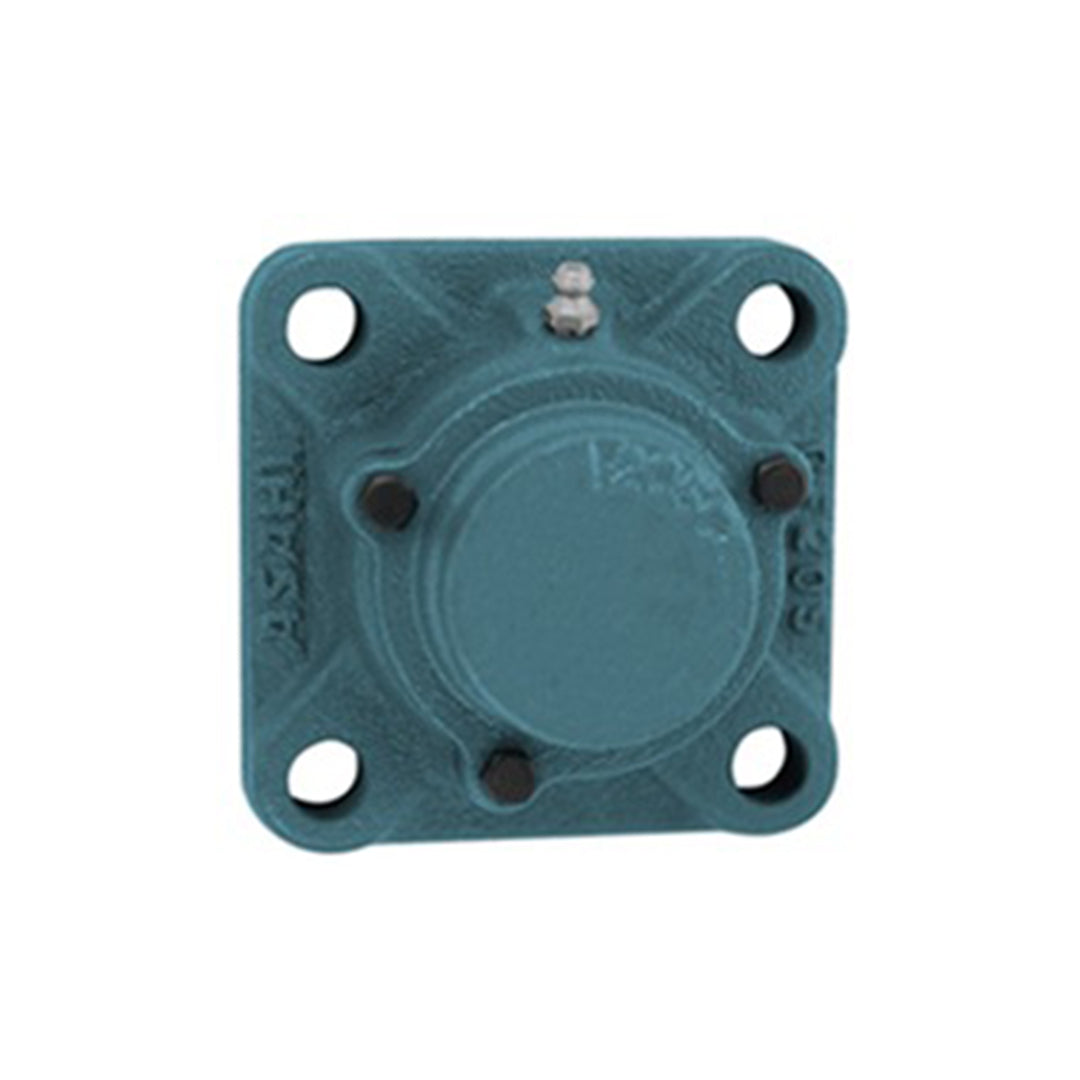

ตลับลูกปืน Bearing ASAHI square flange units with cast iron coverscode CUCF 209CE

ตลับลูกปืน Bearing ASAHI square flange units with cast iron coverscode CUCF 209CE ตลับลูกปืนหน้าแปลนสี่เหลี่ยมคุณภาพเหนือระดับจาก ASAHI เสริมด้วยฝาครอบเหล็กหล่อชนิดเปิดทะลุที่ช่วยให้การเชื่อมต่อเพลาเป็นไปอย่างต่อเนื่อง โดยให้การปกป้องตลับลูกปืนจากเศษวัสดุและความชื้นได้อย่างเต็มที่ โครงสร้างภายนอกทนทานต่อแรงเฉือนและแรงกระทำมหาศาล การยึดติดสี่จุดช่วยกระจายน้ำหนักได้อย่างสมดุล ลูกปืนภายในลดแรงเสียดทานและประหยัดพลังงานมอเตอร์ได้อย่างเห็นผล เป็นอุปกรณ์ชิ้นสำคัญที่เพิ่มเสถียรภาพและยกระดับมาตรฐานให้กับระบบขับเคลื่อน

คุณสมบัติ

• ความบึกบึนของ CUCF 209CE ผสานเข้ากับฝาครอบเหล็กหล่อปลายเปิด ให้ความสมบูรณ์แบบในการส่งกำลัง
• ฝาครอบ CE ทำหน้าที่เสมือนโล่กำบังลูกปืนรหัส 209 จากสภาพแวดล้อมเลวร้ายโดยยังให้เพลาทะลุได้
• สามารถรับแรงกดมหาศาลจากเพลาขับของเครื่องบดหรือเครื่องสับได้อย่างนิ่งสนิท
• ระบบกันฝุ่นทำงานได้สองทิศทาง ทั้งฝั่งตัวลูกปืนเองและฝั่งฝาครอบเหล็กหล่อ
• การติดตั้ง CUCF 209CE ช่วยเสริมความน่าเชื่อถือให้กับเครื่องจักรอุตสาหกรรมรีไซเคิล

ข้อมูลจำเพาะ

• รหัสชุดประกอบและวัสดุฝา: CUCF 209CE ฝาเหล็กหล่อ (Cast Iron) แข็งแกร่ง
• รูปแบบฝาครอบ: ชนิดเปิดทะลุ (Open type - CE) รองรับเพลายาวสำหรับตลับลูกปืนซีรีส์ 209
• ฐานการติดตั้ง: หน้าแปลนสี่เหลี่ยมรหัส CUCF 209CE พร้อมรูร้อยน็อต 4 จุด
• การใช้งาน: ปกป้องตลับลูกปืนเบอร์ 209 ขณะปล่อยให้เพลาเครื่องจักรลอดผ่านได้อิสระ
• คุณสมบัติ: รูปร่างกะทัดรัดแต่หนาแน่น ปกป้องแกนเพลาจากการกระแทกด้านข้างได้อย่างมั่นใจ

Unit No.		Shaft Diam. mm	Dimensions mm								Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	e	i	g	s	Z	Bi	n
CUCF 201C	CUCF 201CE	12	86	64	15	12	12	46	31	12.7	M10	UC 201	CF 204	1.0
CUCF 202C	CUCF 202CE	15	86	64	15	12	12	46	31	12.7	M10	UC 202	CF 204	1.0
CUCF 203C	CUCF 203CE	17	86	64	15	12	12	46	31	12.7	M10	UC 203	CF 204	1.0
CUCF 204C	CUCF 204CE	20	86	64	15	12	12	46	31	12.7	M10	UC 204	CF 204	1.0
CUCF 205C	CUCF 205CE	25	95	70	16	14	12	51	34.1	14.3	M10	UC 205	CF 205	1.2
CUCF 206C	CUCF 206CE	30	108	83	18	14	12	55	38.1	15.9	M10	UC 206	CF 206	1.6
CUCF 207C	CUCF 207CE	35	117	92	19	16	14	59	42.9	17.5	M12	UC 207	CF 207	2.1
CUCF 208C	CUCF 208CE	40	130	102	21	16	16	66	49.2	19	M14	UC 208	CF 208	2.7
CUCF 209C	CUCF 209CE	45	137	105	22	18	16	67	49.2	19	M14	UC 209	CF 209	3.1
CUCF 210C	CUCF 210CE	50	143	111	22	18	16	71	51.6	19	M14	UC 210	CF 210	3.6
CUCF 211C	CUCF 211CE	55	162	130	25	20	19	75	55.6	22.2	M16	UC 211	CF 211	4.6
CUCF 212C	CUCF 212CE	60	175	143	29	20	19	86	65.1	25.4	M16	UC 212	CF 212	5.9
CUCF 213C	CUCF 213CE	65	187	149	30	20	19	89	65.1	25.4	M16	UC 213	CF 213	7.1
CUCF 214C	CUCF 214CE	70	193	152	31	24	19	98	74.6	30.2	M16	UC 214	CF 214	7.8
CUCF 215C	CUCF 215CE	75	200	159	34	24	19	102	77.8	33.3	M16	UC 215	CF 215	8.6
CUCF 216C	CUCF 216CE	80	208	165	34	24	23	107	82.6	33.3	M20	UC 216	CF 216	10.0
CUCF 217C	CUCF 217CE	85	220	175	36	26	23	111	85.7	34.1	M20	UC 217	CF 217	11.8
CUCF 218C	CUCF 218CE	90	235	187	40	26	23	122	96	39.7	M20	UC 218	CF 218	14.9

ข้อมูลทางเทคนิค

• ชุดตลับลูกปืน ASAHI ขนาดรูเพลา 45 มิลลิเมตร พร้อมฝาครอบเหล็กหล่อและซีลยางพิเศษ
• รักษาจาระบีให้อยู่ในตลับลูกปืนได้อย่างสมบูรณ์แบบปราศจากการรั่วไหล
• ป้องกันสิ่งแปลกปลอมและความชื้นจากภายนอกเข้าสู่พื้นที่กลไกภายใน
• เหมาะสำหรับอุตสาหกรรมที่ต้องทำงานในสภาพแวดล้อมเปียกชื้นสูง
• ช่วยเพิ่มความมั่นใจในการใช้งานเครื่องจักรแบบต่อเนื่องยาวนาน

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI square flange units with cast iron coverscode CUCF 209CE Data Sheet
