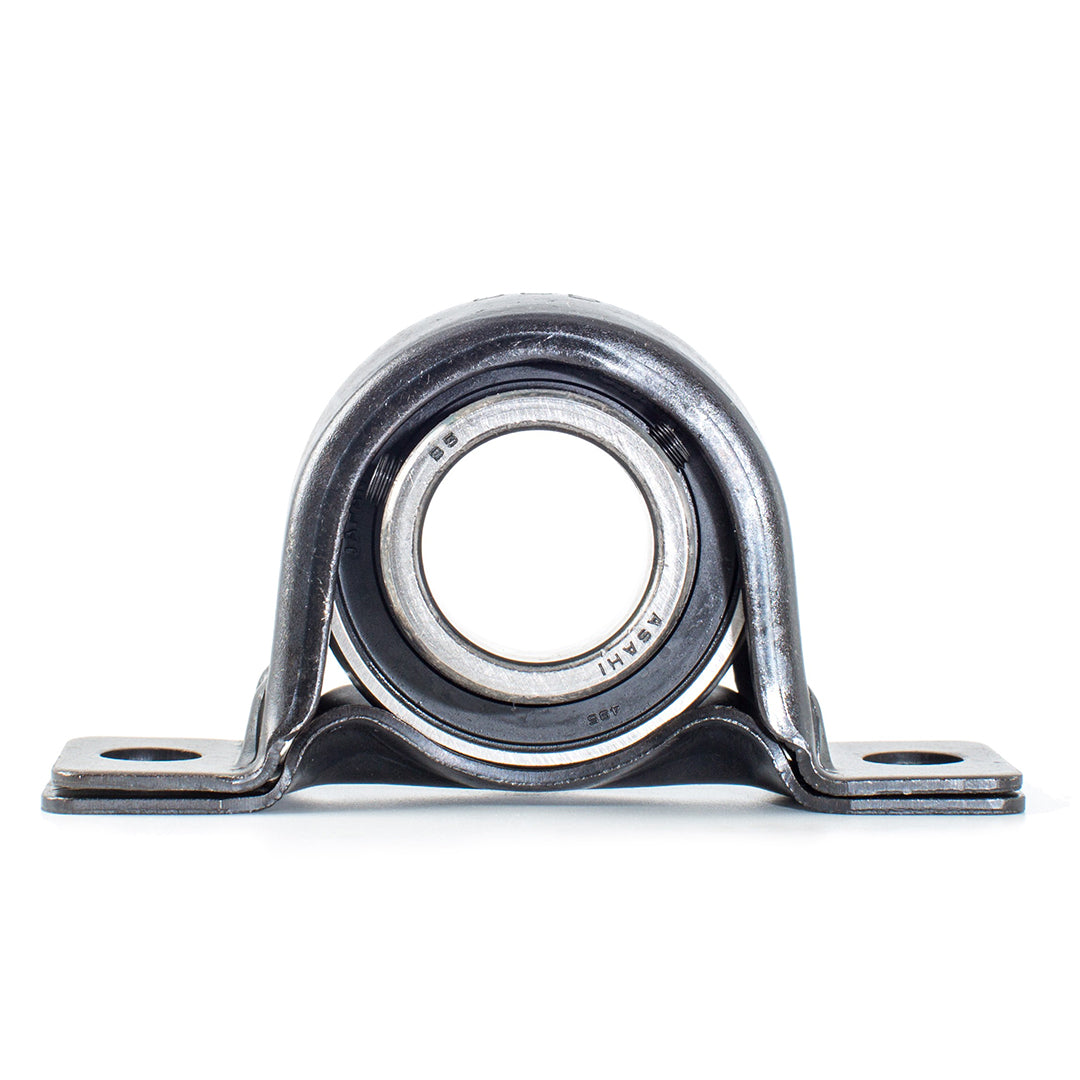

ตลับลูกปืน Bearing ASAHI pressed steel housing pillow blockscode BPP 5

ตลับลูกปืน Bearing ASAHI pressed steel housing pillow blockscode BPP 5 ตลับลูกปืนเสื้อเหล็กปั๊มขนาดกลางจาก ASAHI ที่ผสานความแข็งแกร่งเข้ากับความเบาได้อย่างลงตัว เทคโนโลยีการขึ้นรูปเหล็กแผ่นที่ล้ำสมัยช่วยให้เสื้อลูกปืนมีความทนทานต่อการบิดงอ ตลับลูกปืนภายในทำงานได้อย่างเที่ยงตรง ลดความร้อนสะสมและลดการสึกหรอของเพลาขับได้อย่างมีประสิทธิภาพสูง ตัวสินค้าทนทานต่อสนิมด้วยการเคลือบผิวแบบพิเศษ เหมาะสำหรับการใช้งานในระบบอัตโนมัติและเครื่องจักรอุตสาหกรรมที่เน้นความคล่องตัวในการปฏิบัติงาน

คุณสมบัติ

• รุ่น BPP 5 ให้พื้นที่ฐานยึดที่กว้างขึ้นเพื่อการกระจายน้ำหนักที่ดีในรุ่นเสื้อแผ่นเหล็ก
• เหมาะกับลูกกลิ้งลำเลียงกล่องกระดาษที่ต้องการความคล่องตัวในการหมุนสูง
• แผ่นเหล็กปั๊มผ่านกระบวนการชุบแข็งในบางจุดเพื่อป้องกันการเสียรูปทรง
• ซีลยางของตลับลูกปืนช่วยกักจาระบีไว้ด้านใน ใช้งานได้ยาวนานโดยไม่ต้องอัดเพิ่ม
• การออกแบบประกบซ้อนกันป้องกันการหลุดร่วงของลูกปืนแม้เกิดแรงสั่นสะเทือน

ข้อมูลจำเพาะ

• รหัสชิ้นส่วนอ้างอิง: ASAHI BPP 5
• รูปแบบเสื้อกะโหลก: เสื้อตุ๊กตาประกอบจากแผ่นเหล็ก 2 ฝั่ง
• ขนาดรูเพลาใช้งาน: 25 มิลลิเมตร
• ระบบลูกปืนภายใน: ลูกปืนรับโหลดแนวรัศมีแบบประหยัด
• ลักษณะเฉพาะรุ่น BPP 5: เป็นตัวเลือกที่ประหยัดต้นทุนสูงสำหรับเครื่องจักรกลการเกษตรขนาดเล็ก

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s	g	w	Bi	n
BPP 1	12	22.2	86	68	25	9.5	3.2	44	22	6	M8	B 1	PP 3	0.16
BPP 2	15	22.2	86	68	25	9.5	3.2	44	22	6	M8	B 2	PP 3	0.15
BPP 3	17	22.2	86	68	25	9.5	3.2	44	22	6	M8	B 3	PP 3	0.13
BPP 4	20	25.4	98	76	32	9.5	3.2	50	24.7	7	M8	B 4	PP 4	0.21
BPP 5	25	28.6	108	86	32	11.5	4	56	27	7.5	M10	B 5	PP 5	0.29
BPP 6	30	33.3	117	95	38	11.5	4	66	30.3	8	M10	B 6	PP 6	0.42
BPP 7	35	39.7	129	106	42	11.5	4.6	78	32.9	8.5	M10	B 7	PP 7	0.61

ข้อมูลทางเทคนิค

• ขนาดรูเพลา (Bore Diameter): ขนาดรหัสเพลาซีรีส์ BPP 5 เหมาะสำหรับงานอุตสาหกรรมเบา
• วัสดุตัวเรือน (Housing Material): เหล็กปั๊มขึ้นรูปความหนามาตรฐานอุตสาหกรรม ASAHI
• รูปแบบการยึด (Mounting Type): ตลับลูกปืนสามารถปรับมุมเล็กน้อยตามแนวเพลาได้
• ระยะรูน็อตยึด (Bolt Hole Spacing): 70 มิลลิเมตร ยึดเกาะโครงสร้างด้วยสลักเกลียวคู่
• น้ำหนักรวม (Approximate Mass): 0.50 กิโลกรัม น้ำหนักเบาแต่ให้ความแข็งแรงเกินตัว

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pressed steel housing pillow blockscode BPP 5 Data Sheet
