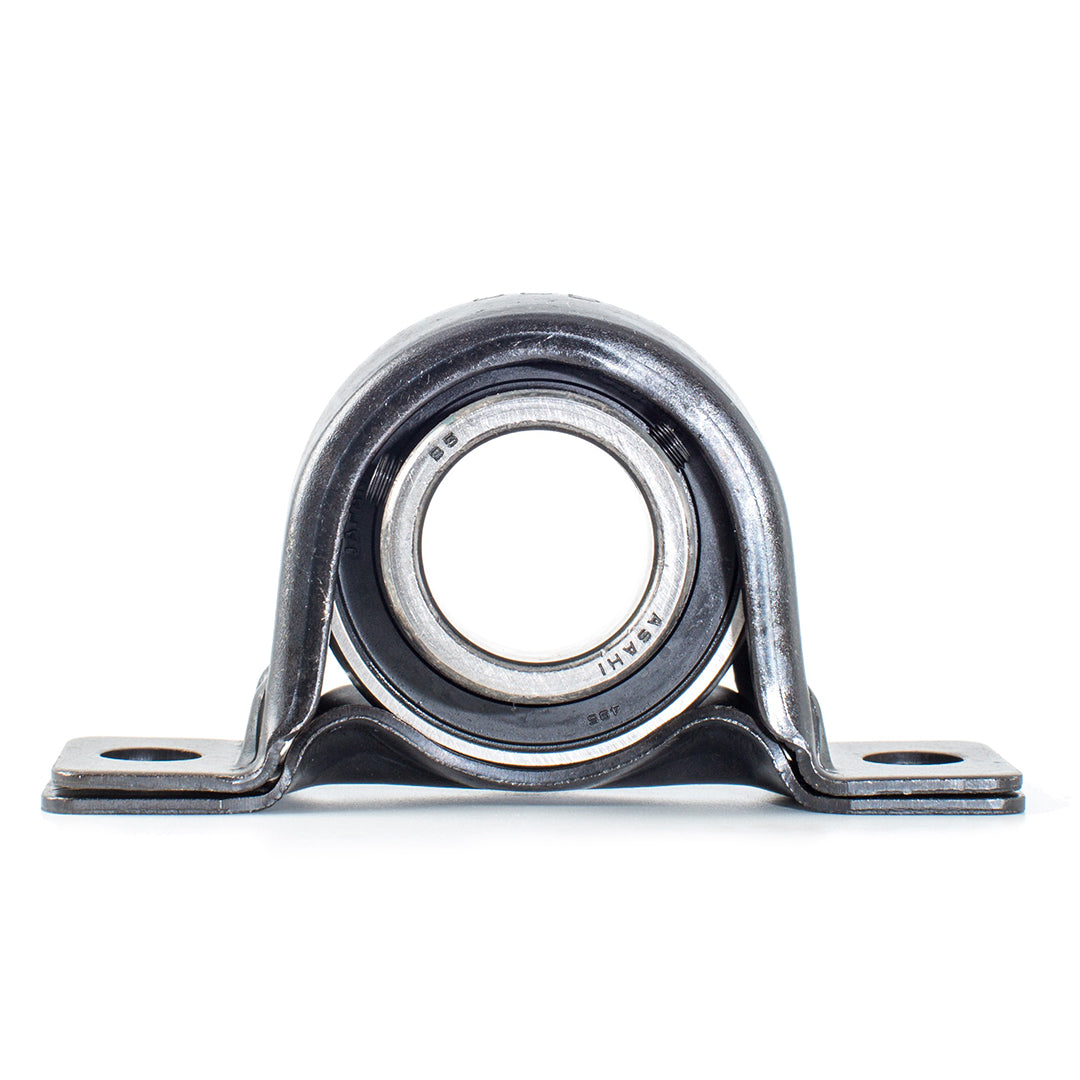

ตลับลูกปืน Bearing ASAHI pressed steel housing pillow blockscode BPP 3

ตลับลูกปืน Bearing ASAHI pressed steel housing pillow blockscode BPP 3 ตลับลูกปืนเสื้อปั๊มขึ้นรูปแบรนด์ ASAHI ที่ตอบโจทย์การใช้งานอเนกประสงค์ด้วยน้ำหนักที่เบาเป็นพิเศษ โครงสร้างเหล็กปั๊มมีความยืดหยุ่นทนทานต่อแรงสั่นสะเทือน ไม่เปราะแตกเหมือนเหล็กหล่อในบางสภาวะ ภายในประกอบด้วยตลับลูกปืนความละเอียดสูงที่ช่วยลดแรงต้านการหมุน ทำให้ระบบขับเคลื่อนประหยัดพลังงานมากยิ่งขึ้น มีซีลป้องกันสิ่งสกปรกที่ทำงานอย่างมีประสิทธิภาพ เหมาะสำหรับพัดลมระบายอากาศและระบบสายพานน้ำหนักเบา

คุณสมบัติ

• เสื้อเหล็กปั๊มรหัส BPP 3 ขึ้นรูปอย่างแม่นยำ โอบรัดตัวตลับลูกปืนได้กระชับแน่น
• ทนต่อสภาพแวดล้อมทั่วไปได้ดีด้วยผิวเคลือบต้านทานการเกิดออกซิเดชัน
• ออกแบบมาเพื่อรองรับเพลาของพัดลมระบายอากาศขนาดเล็กถึงกลาง
• ตลับลูกปืนมีซีลกันฝุ่นที่ทำงานประสานกับตัวเสื้อแผ่นเหล็กได้อย่างลงตัว
• ต้นทุนต่ำแต่ได้คุณภาพความทนทานในระยะยาวตามมาตรฐานของ ASAHI

ข้อมูลจำเพาะ

• รหัสชิ้นส่วนอ้างอิง: ASAHI BPP 3
• รูปแบบเสื้อกะโหลก: เสื้อเหล็กปั๊มความหนามาตรฐาน
• ขนาดรูเพลาใช้งาน: 17 มิลลิเมตร
• ระบบลูกปืนภายใน: ชุดตลับลูกปืนเม็ดกลมพร้อมปลอกกั้น
• ลักษณะเฉพาะรุ่น BPP 3: เหมาะสำหรับการติดตั้งบนโครงสร้างเหล็กแผ่นหรือฉากเจาะรู

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s	g	w	Bi	n
BPP 1	12	22.2	86	68	25	9.5	3.2	44	22	6	M8	B 1	PP 3	0.16
BPP 2	15	22.2	86	68	25	9.5	3.2	44	22	6	M8	B 2	PP 3	0.15
BPP 3	17	22.2	86	68	25	9.5	3.2	44	22	6	M8	B 3	PP 3	0.13
BPP 4	20	25.4	98	76	32	9.5	3.2	50	24.7	7	M8	B 4	PP 4	0.21
BPP 5	25	28.6	108	86	32	11.5	4	56	27	7.5	M10	B 5	PP 5	0.29
BPP 6	30	33.3	117	95	38	11.5	4	66	30.3	8	M10	B 6	PP 6	0.42
BPP 7	35	39.7	129	106	42	11.5	4.6	78	32.9	8.5	M10	B 7	PP 7	0.61

ข้อมูลทางเทคนิค

• ขนาดรูเพลา (Bore Diameter): ขนาดรหัสเพลาซีรีส์ BPP 3 เหมาะกับเครื่องจักรขนาดเล็ก
• วัสดุตัวเรือน (Housing Material): เหล็กปั๊มขึ้นรูปขึ้นรูปขึ้นรูปความหนาพิเศษทนแรงดึง
• รูปแบบการยึด (Mounting Type): ตลับลูกปืนร่องลึกพร้อมฝาปิดกันฝุ่นรอบด้าน
• ระยะรูน็อตยึด (Bolt Hole Spacing): 55 มิลลิเมตร ระยะรูยึดมาตรฐานสำหรับเหล็กปั๊ม
• น้ำหนักรวม (Approximate Mass): 0.31 กิโลกรัม ต้นทุนประหยัดและติดตั้งรวดเร็ว

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pressed steel housing pillow blockscode BPP 3 Data Sheet
