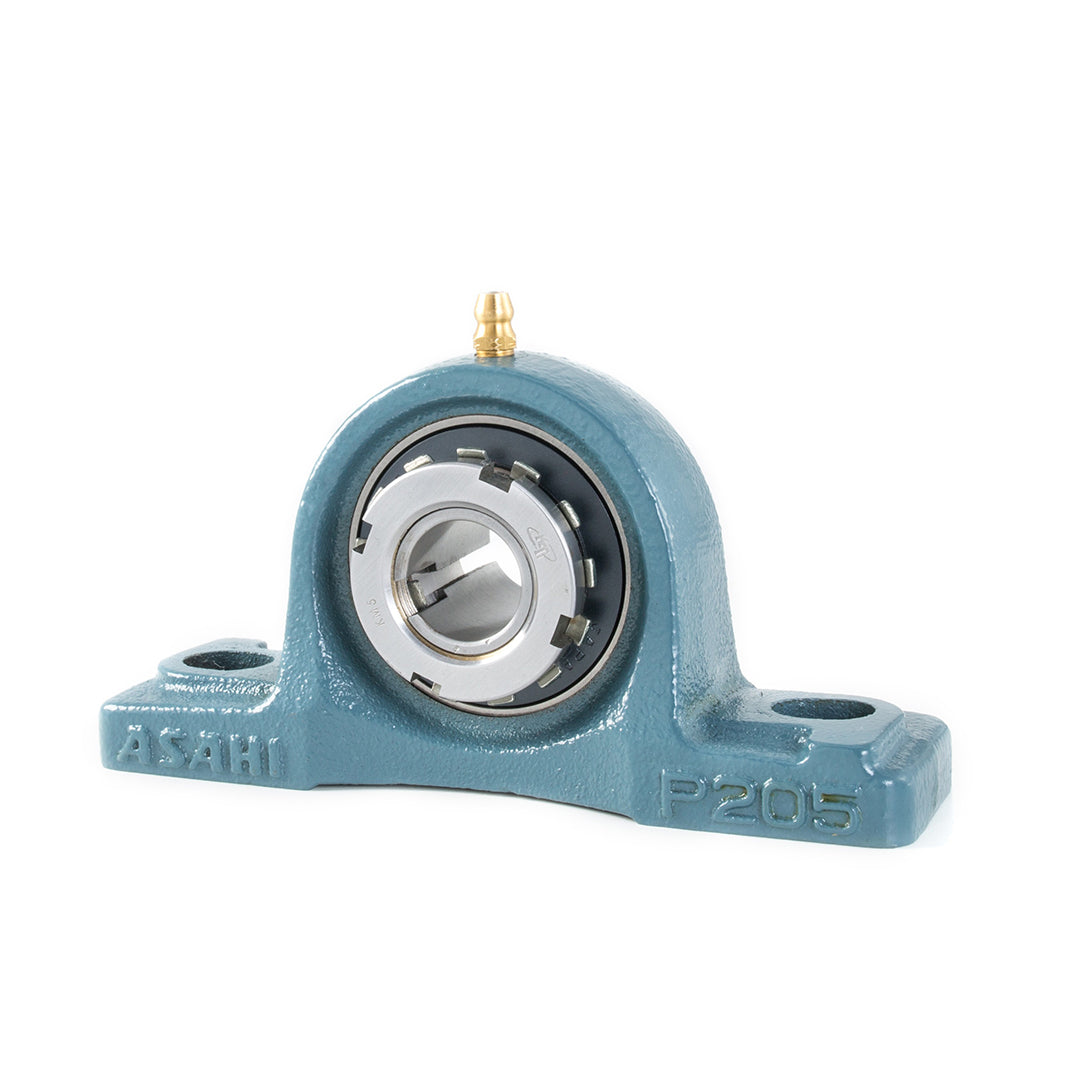

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UKP X06+H2306

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UKP X06+H2306 นวัตกรรมชุดรองรับเพลาประกอบปลอกสวมระดับ Medium Duty ที่เปี่ยมด้วยคุณภาพจากญี่ปุ่น รุ่นนี้ออกแบบมาเพื่อแก้ปัญหาเพลารูดด้วยระบบล็อคแบบบีบรัดที่ให้ศูนย์กลางที่แม่นยำ เสื้อเหล็กหล่อทนทานต่อสภาพแวดล้อมที่ท้าทาย ฟังก์ชันการจัดศูนย์แบบอิสระช่วยให้การเดินเครื่องจักรราบรื่นและลดการกินพลังงาน ซีลป้องกันการรั่วซึมของสารหล่อลื่นออกแบบมาเพื่อยืดระยะเวลาการซ่อมบำรุง เหมาะสำหรับประกอบในสายพานลำเลียงและเครื่องจักรกลในโรงงานแปรรูป

คุณสมบัติ

• ลักษณะของฐานยึดตลับลูกปืน UKP X06+H2306 คือชุดตุ๊กตาลูกปืนแบบตั้งพื้นใช้งานคู่ปลอกสลีฟ (Pillow Block w/ Sleeve)
• ความจุโหลดสูงสุดที่ชุด UKP X06+H2306 รองรับได้คือสเปคงานระดับกลาง (Medium Duty Series X) รองรับแรงสั่นได้ดี
• วิธีการประกอบติดตั้งเพลากับตลับลูกปืน UKP X06 ใช้ชุดปลอก H2306 ขันรัดให้ตรึงแน่นกับแกนหมุนทุกมิติ
• เสื้อลูกปืนรหัส UKP X06+H2306 ดีไซน์มาเพื่อการกักเก็บจาระบีและสกัดกั้นฝุ่นผงด้วยซีลกันฝุ่นสองชั้น
• การใช้งานที่แนะนำสำหรับ UKP X06+H2306 คือส่วนประคองแกนในเครื่องเป่าขวดและเครื่องปั๊มไฮดรอลิก

ข้อมูลจำเพาะ

• รหัส UKPX06 คู่ปลอก H2306 ชุดเสื้อลูกปืนระดับกลาง
• รองรับเพลาขับขนาด 25 มิลลิเมตร
• การบีบอัดของปลอกเตเปอร์ช่วยศูนย์แกนเพลาได้อย่างสมมาตร
• ช่วยให้ระบบทำงานได้ราบรื่น ลดเสียงดังจากการหมุน
• ใช้งานในอุปกรณ์ส่งกำลังในไลน์การผลิตชิ้นส่วนรถยนต์

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s1	s2	g	w	L
UKP X05+H2305	20	44.4	159	119	51	17	25	18	85	35	M14	UK X05+H2305	P X05	1.5
UKP X06+H2306	25	47.6	175	127	57	17	25	20	94	38	M14	UK X06+H2306	P X06	2.0
UKP X07+H2307	30	54	203	144	57	17	30	22	105	43	M14	UK X07+H2307	P X07	2.7
UKP X08+H2308	35	58.7	222	156	67	20	32	26	113	46	M16	UK X08+H2308	P X08	3.5
UKP X09+H2309	40	58.7	222	156	67	20	33	26	116	50	M16	UK X09+H2309	P X09	3.5
UKP X10+H2310	45	63.5	241	171	73	20	36	27	126	55	M16	UK X10+H2310	P X10	4.3
UKP X11+H2311	50	69.8	260	184	79	25	36	30	139	59	M20	UK X11+H2311	P X11	5.8
UKP X12+H2312	55	76.2	286	203	83	25	41	32	151	62	M20	UK X12+H2312	P X12	7.1
UKP X13+H2313	60	76.2	286	203	83	25	41	32	154	65	M20	UK X13+H2313	P X13	7.2
UKP X15+H2315	65	88.9	330	229	89	27	51	35	177	73	M22	UK X15+H2315	P X15	11.5
UKP X16+H2316	70	101.6	381	283	102	27	59	42	197	78	M22	UK X16+H2316	P X16	17.4
UKP X17+H2317	75	101.6	381	283	102	27	59	42	202	82	M22	UK X17+H2317	P X17	17.0
UKP X18+H2318	80	101.6	381	283	111	27	60	45	206	86	M22	UK X18+H2318	P X18	16.7
UKP X20+H2320	90	127	432	337	121	33	64	52	250	97	M27	UK X20+H2320	P X20	32.1

ข้อมูลทางเทคนิค

• ประเภท: ตลับลูกปืนตุ๊กตาแบบตั้งพร้อมปลอก (Adapter) รหัส UKPX06 ซีรีส์ระดับกลาง
• ขนาดรูเพลาใช้งานจริง: รองรับเพลาขนาด 25 มิลลิเมตร (อ้างอิงจาก H2306)
• การติดตั้ง: ล็อคแกนเพลาด้วยปลอกสลิป H2306 เพิ่มความเสถียรในการจับยึดรอบทิศทาง
• วัสดุตัวเรือน: เสื้อลูกปืนแบบ X-Series หนาพิเศษ รองรับแรงกระแทกได้มากกว่ารุ่นปกติ
• โครงสร้างภายใน: รูในลูกปืนทำมุมเรียวรับกับปลอก ช่วยกระจายน้ำหนักได้ดีเยี่ยม

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UKP X06+H2306 Data Sheet
