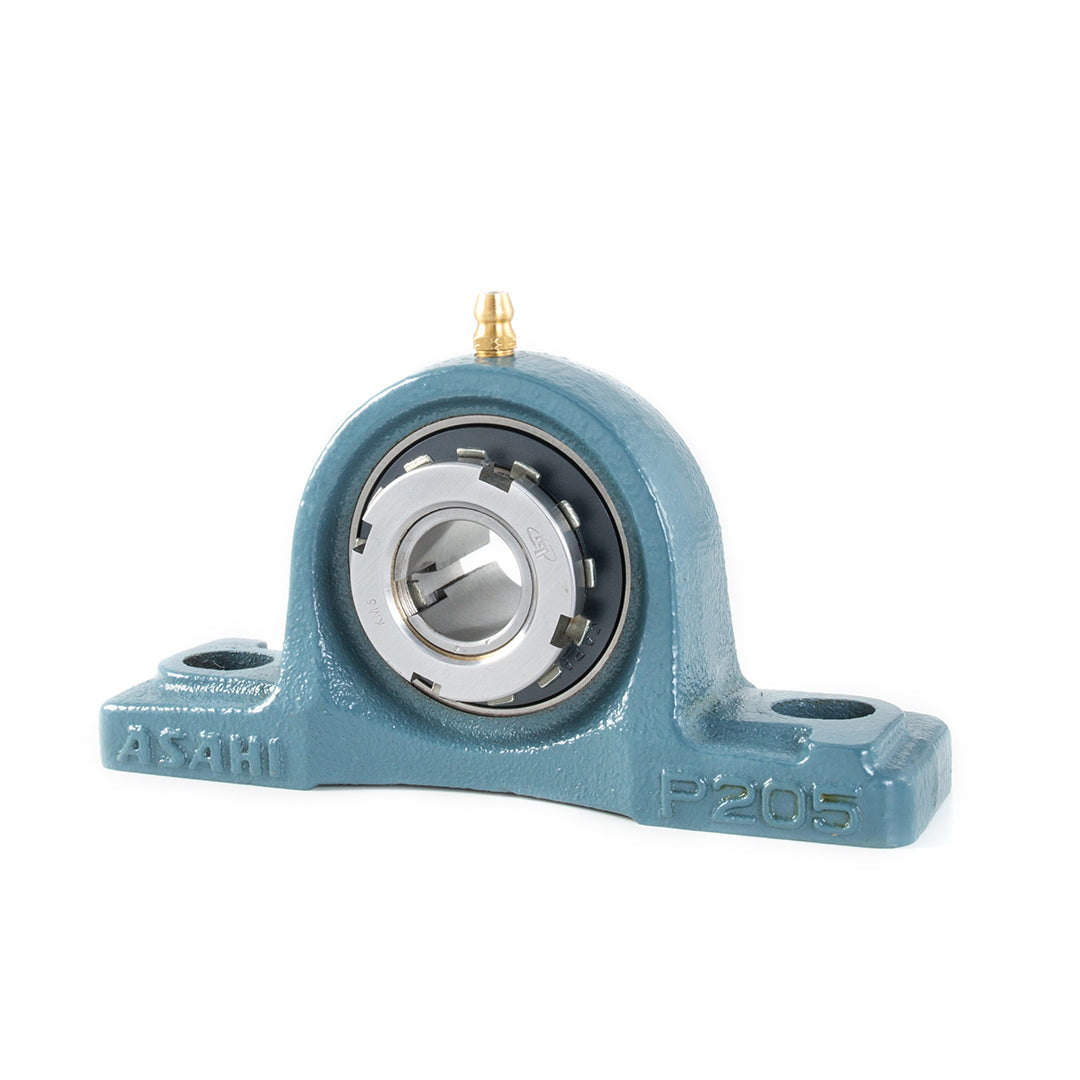

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UKP 210 + H 2310

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UKP 210 + H 2310 นวัตกรรมตลับลูกปืนขาตั้งพร้อมปลอกอแดปเตอร์ที่ออกแบบมาเพื่อเสริมความเสถียรของเครื่องจักร เทคโนโลยีญี่ปุ่นรุ่นนี้ใช้ระบบล็อคเพลาแบบสวมรัดเพื่อป้องกันการคลายตัวจากแรงสั่นสะเทือน เสื้อลูกปืนเหล็กหล่อแข็งแกร่งรองรับโหลดในแนวรัศมีได้ดีเยี่ยม ความสามารถในการจัดศูนย์อัตโนมัติช่วยลดภาระที่เกิดจากการประกอบไม่ระนาบ ระบบปิดผนึกกันฝุ่นและกันน้ำทำงานได้อย่างมีประสิทธิภาพ เหมาะสำหรับประกอบในระบบสายพานลำเลียงสินค้าที่มีระยะทางยาว

คุณสมบัติ

• รูปแบบตัวเสื้อประกอบลูกปืน UKP 210 + H 2310 คือชุดตุ๊กตาตั้งพื้น (Pillow Block) ขันแน่นด้วยปลอกอแดปเตอร์
• ขีดจำกัดความเค้นและรับน้ำหนักของ UKP 210 + H 2310 ถูกสร้างตามสเปค Standard Duty รับโหลดสถิตและไดนามิกได้ดี
• ระบบจับยึดแกนเพลาเฉพาะรหัส UKP 210 ใช้ปลอกปรับขนาด H 2310 เป็นตัวรัด ช่วยให้เพลาไม่หนีศูนย์
• ชุดเสื้อรหัส UKP 210 + H 2310 สามารถปรับสมดุลการเอียงตัว (Self-aligning) ชดเชยโครงสร้างเครื่องจักรที่ไม่เรียบ
• การประยุกต์ใช้อย่างลงตัวสำหรับ UKP 210 + H 2310 คือระบบส่งกำลังในเครื่องจักรงานไม้หรือเลื่อยสายพาน

ข้อมูลจำเพาะ

• ชุดลูกปืนประกอบเสื้อปลอกรัด UKP210 + H2310
• สวมเข้ากับเพลาขับขนาด 45 มิลลิเมตร
• แหวนล็อคปลอกมีเขี้ยวป้องกันการคลายตัวจากการสั่นสะเทือน
• ตัวเรือนรับน้ำหนักแบบแผ่กระจาย ลดความล้าของวัสดุ
• ใช้งานในพัดลมโบลเวอร์ขนาดใหญ่และระบบฟอกอากาศอุตสาหกรรม

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s1	s2	g	w	L
UKP 205 + H 2305	20	36.5	140	105	38	13	16	16	70	35	M10	UK 205 + H2305	P 205	0.84
UKP 206 + H 2306	25	42.9	165	121	48	17	21	18	83	38	M14	UK 206 + H2306	P 206	1.4
UKP 207 + H 2307	30	47.6	167	127	48	17	21	19	94	43	M14	UK 207 + H2307	P 207	1.6
UKP 208 + H 2308	35	49.2	184	137	54	17	25	19	100	46	M14	UK 208 + H2308	P 208	2.1
UKP 209 + H 2309	40	54	190	146	54	17	22	20	108	50	M14	UK 209 + H2309	P 209	2.4
UKP 210 + H 2310	45	57.2	206	159	60	20	25	22	114	55	M16	UK 210 + H2310	P 210	2.8
UKP 211 + H 2311	50	63.5	219	171	60	20	25	22	126	59	M16	UK 211 + H2311	P 211	3.4
UKP 212 + H 2312	55	69.8	241	184	70	20	25	25	138	62	M16	UK 212 + H2312	P 212	4.8
UKP 213 + H 2313	60	76.2	265	203	70	25	29	27	150	65	M20	UK 213 + H2313	P 213	5.7
UKP 215 + H 2315	65	82.6	275	217	74	25	31	28	163	73	M20	UK 215 + H2315	P 215	8.3
UKP 216 + H 2316	70	88.9	292	232	78	25	31	30	175	78	M20	UK 216 + H2316	P 216	10.4
UKP 217 + H 2317	75	95.2	310	247	83	25	31	32	187	82	M20	UK 217 + H2317	P 217	12.8
UKP 218 + H 2318	80	101.6	327	262	88	27	33	34	200	86	M22	UK 218 + H2318	P 218	15.1

ข้อมูลทางเทคนิค

• ประเภท: ตลับลูกปืนตุ๊กตาแบบขาตั้งพร้อมปลอกปรับขนาด รหัส UKP 210
• ขนาดรูเพลาใช้งานจริง: รองรับเพลาขนาด 45 มิลลิเมตร (ตามปลอก H2310)
• ระบบล็อคเพลา: ใช้ปลอกปรับขนาด (Adapter Sleeve) H2310 บีบรัดเพลาได้แน่นหนากว่าสกรูหนอน
• ลักษณะลูกปืน: รูในของลูกปืนเป็นแบบเรียว (Tapered Bore) เพื่อสวมเข้ากับปลอก
• การประยุกต์ใช้งาน: เหมาะสำหรับเพลาที่มีการหมุนด้วยความเร็วสูง ป้องกันแกนเพลาเป็นรอย

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UKP 210 + H 2310 Data Sheet
