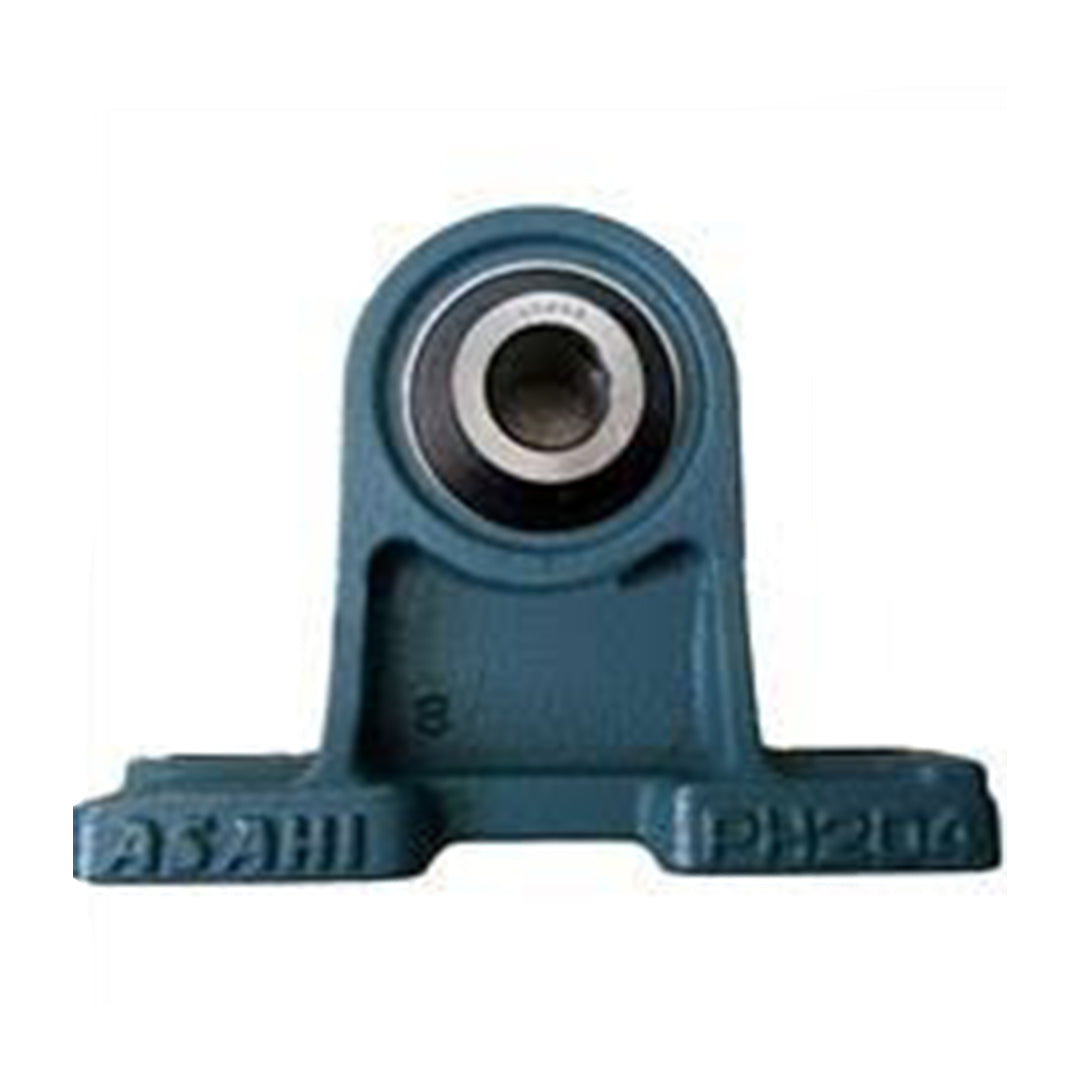

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPH 204

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPH 204 ผลิตภัณฑ์ตลับลูกปืนตุ๊กตายกจุดศูนย์กลางเพลาจาก ASAHI ที่ช่วยแก้ปัญหาข้อจำกัดทางพื้นที่ของเครื่องจักร การออกแบบให้ฐานมีความสูงเป็นพิเศษช่วยให้วิศวกรมีอิสระในการจัดวางกลไกส่งกำลังที่ซับซ้อน ตัวเรือนเหล็กหล่อมีความแข็งแรงเพียงพอที่จะต้านทานแรงบิดจากการหมุนโดยไม่โยกคลอน การทำงานที่มั่นคงนี้ช่วยลดความเค้นบนแกนเพลา รักษาประสิทธิภาพของการหล่อลื่นและลดความถี่ในการบำรุงรักษา

คุณสมบัติ

• ตุ๊กตาลูกปืนรุ่นยอดฮิต UCPH 204 ในรูปแบบฐานยืดสูง เพื่อความยืดหยุ่นในการออกแบบ
• รับน้ำหนักและการหมุนรอบจัดได้อย่างราบรื่น ไม่เกิดอาการส่ายของฐานลูกปืน
• ลดพื้นที่สัมผัสระหว่างชิ้นงานกับโครงสร้างเครื่องจักรด้านล่าง ป้องกันการเสียดสี
• ตลับลูกปืนด้านในสามารถขยับชดเชยการเยื้องศูนย์ของเพลาที่อาจเกิดจากการประกอบ
• นิยมติดตั้งในเครื่องปั่นอาหารเหลวหรือใบกวนที่ต้องการให้เพลากวนอยู่สูงจากก้นถัง

ข้อมูลจำเพาะ

• รูปแบบเสื้อลูกปืน: แบบขาตั้งจุดศูนย์กลางสูง (High Center Pillow Block) รหัส UCPH 204
• ความสูงพิเศษ: ฐานสูงแบบชิ้นเดียว (Solid Cast) ให้ความแข็งแรงไม่โยกคลอน
• พิกัดการรับน้ำหนัก: เสถียรภาพยอดเยี่ยมในงานระดับทั่วไป (Standard Duty)
• ความเหมาะสม: ใช้สำหรับยกระดับแนวเพลาให้ได้ระดับกับมอเตอร์ขับ
• การยึดเพลา: การล็อกตัวหนอนคู่ที่ออกแบบเพื่อป้องกันเพลาแกว่งในรหัส UCPH 204

Unit No.	Shaft Diam. mm	Dimensions mm										Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s1	s2	g	w	Bi	n
UCPH 201	12	70	127	95	40	13	19	15	101	31	12.7	M10	UC 201	PH 204	1.0
UCPH 202	15	70	127	95	40	13	19	15	101	31	12.7	M10	UC 202	PH 204	0.99
UCPH 203	17	70	127	95	40	13	19	15	101	31	12.7	M10	UC 203	PH 204	0.98
UCPH 204	20	70	127	95	40	13	19	15	101	31	12.7	M10	UC 204	PH 204	0.96
UCPH 205	25	80	140	105	50	13	19	16	114	34.1	14.3	M10	UC 205	PH 205	1.2
UCPH 206	30	90	165	121	50	17	21	18	130	38.1	15.9	M14	UC 206	PH 206	1.9
UCPH 207	35	95	167	127	60	17	21	19	140	42.9	17.5	M14	UC 207	PH 207	2.4
UCPH 208	40	100	184	137	70	17	25	19	149	49.2	19	M14	UC 208	PH 208	2.8
UCPH 209	45	105	190	146	70	17	25	20	157	49.2	19	M14	UC 209	PH 209	3.2
UCPH 210	50	110	206	159	70	20	25	22	165	51.6	19	M16	UC 210	PH 210	3.6

ข้อมูลทางเทคนิค

• ตลับลูกปืนเสื้อฐานตั้งความสูงพิเศษรหัส UCPH 204 สำหรับสายพานลำเลียงทรงกระบอก
• เสื้อเหล็กหล่อยกตัวเพลาขึ้นเพื่อสร้างช่องว่างด้านล่างระบบเบอร์ 204
• ยึดเพลาไม่ให้ขยับด้วยระบบเกลียวหนอนต้านแรงบิดรุ่น UCPH 204
• รองรับการหมุนที่ความเร็วรอบปานกลางถึงสูงได้อย่างเสถียรรหัส 204
• การออกแบบหน้าแปลนฐานให้แคบลงเพื่อประหยัดพื้นที่แนวราบของซีรีส์ UCPH 204

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPH 204 Data Sheet
