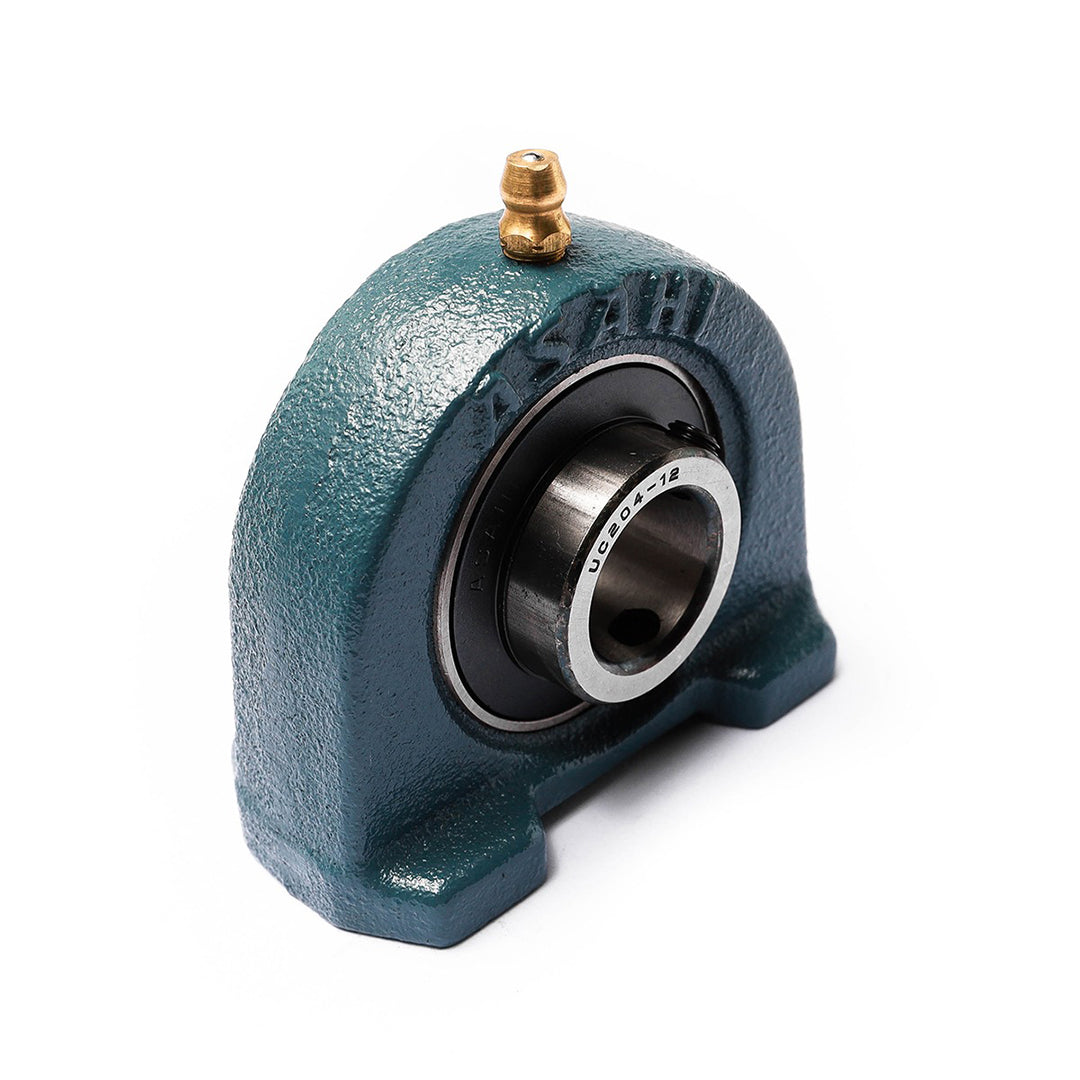

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 206

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 206 ชิ้นส่วนตลับลูกปืน ASAHI แบบเจาะฐานร้อยเกลียวจากด้านล่าง มาพร้อมเทคโนโลยีการผลิตที่แม่นยำจากญี่ปุ่น การออกแบบขนาดเล็กแต่แข็งแกร่งช่วยตอบสนองอุตสาหกรรมระบบอัตโนมัติที่พื้นที่ทุกตารางมิลลิเมตรมีค่า การยึดที่แน่นหนาจากใต้ฐานช่วยต้านทานแรงดึงของสายพานได้ดี ป้องกันการบิดตัวของโครงสร้างที่อาจทำลายผิวสัมผัสของลูกปืน การลดแรงสั่นสะเทือนช่วยให้ระบบสายการผลิตเดินหน้าได้อย่างเงียบสงบและมีเสถียรภาพในระยะยาว

คุณสมบัติ

• ตลับลูกปืนไซส์กลางรุ่นฐานต๊าปเกลียว UCPA 206 สำหรับยึดเพลาในจุดที่ยากต่อการเข้าถึง
• รับน้ำหนักและแรงกดจากเพลาได้สูงขึ้น แต่ยังคงคอนเซปต์การติดตั้งที่ประหยัดพื้นที่ด้านบน
• ตัวเสื้อทำจากเหล็กหล่อชั้นดี ทนทานต่อแรงเฉือน ไม่ร้าวแม้ขันน็อตจากด้านล่างด้วยแรงบิดสูง
• ลูกปืน UC ด้านในทำงานได้อย่างราบรื่น ช่วยยืดอายุสายพานหรือโซ่ขับเคลื่อนไม่ให้กระตุก
• นำไปใช้ได้อย่างมีประสิทธิภาพในเครื่องล้างผักผลไม้ เครื่องทอผ้า หรือระบบดึงฟิล์มอุตสาหกรรม

ข้อมูลจำเพาะ

• รูปแบบเสื้อลูกปืน: ขาตั้งแบบรูต๊าปเกลียวที่ฐาน (Tapped Base Pillow Block) รหัส UCPA 206
• การติดตั้ง: ฐานสั้น (Short Base) มีรูต๊าปที่แข็งแกร่งรองรับแรงดึงได้สูง
• พิกัดการรับน้ำหนัก: เหมาะกับแรงโหลดทั่วไปแต่มีพื้นที่จำกัดมาก
• ความเหมาะสม: นิยมใช้ในอุตสาหกรรมบรรจุภัณฑ์ หรือเครื่องจักรขนาดกะทัดรัด
• การยึดเพลา: ล็อกแกนเพลาด้วยสกรูตัวหนอนอย่างมีประสิทธิภาพของรหัส UCPA 206

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	r	g	w	Bi	n
UCPA 201	12	30.2	76	52	38	12	8	62	31	12.7	M10	UC 201	PA 204	0.65
UCPA 202	15	30.2	76	52	38	12	8	62	31	12.7	M10	UC 202	PA 204	0.63
UCPA 203	17	30.2	76	52	38	12	8	62	31	12.7	M10	UC 203	PA 204	0.62
UCPA 204	20	30.2	76	52	38	12	8	62	31	12.7	M10	UC 204	PA 204	0.60
UCPA 205	25	36.5	84	56	38	15	10	72	34.1	14.3	M10	UC 205	PA 205	0.81
UCPA 206	30	42.9	94	66	48	18	10	84	38.1	15.9	M14	UC 206	PA 206	1.2
UCPA 207	35	47.6	110	80	48	20	12	95	42.9	17.5	M14	UC 207	PA 207	1.7
UCPA 208	40	49.2	116	84	54	20	12	100	49.2	19	M14	UC 208	PA 208	1.9
UCPA 209	45	54.2	120	90	54	25	12	108	49.2	19	M14	UC 209	PA 209	2.2
UCPA 210	50	57.2	130	94	60	25	14	116	51.6	19	M16	UC 210	PA 210	2.6

ข้อมูลทางเทคนิค

• ชุดตลับลูกปืนฐานรูเกลียวขนาดใหญ่รหัส UCPA 206 สำหรับโครงสร้างที่ต้องการความแน่นหนา
• รับน้ำหนักเพลาได้สูงโดยใช้พื้นที่ในการยึดติดบนฐานที่น้อยที่สุดเบอร์ 206
• ระบบลูกปืนรับแรงแบบผสมทั้งแนวตั้งและแรงขับเคลื่อนแนวนอนรุ่น UCPA 206
• ตัวเสื้อเหล็กหล่อทนทานต่อการขูดขีดและการเกิดสนิมผิวรหัส 206
• ปรับมุมเพลาให้หมุนราบรื่นด้วยนวัตกรรมตลับลูกปืนของซีรีส์ UCPA 206

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 206 Data Sheet
