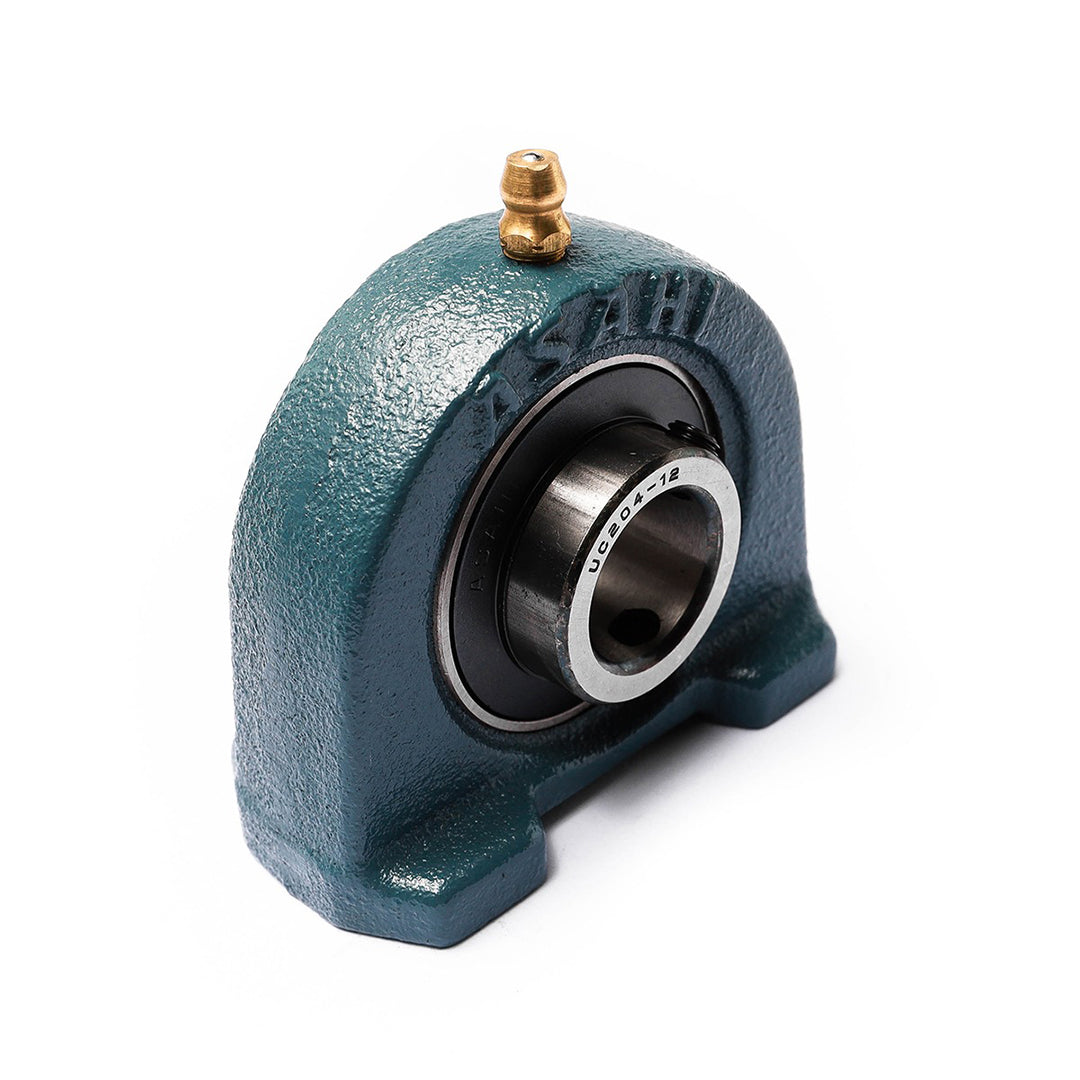

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 203

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 203 ตลับลูกปืนอุตสาหกรรมรุ่นประหยัดพื้นที่จากแบรนด์ ASAHI ที่วิศวกรยอมรับ โครงสร้าง UCPA ถูกพัฒนาเพื่อการติดตั้งแบบซ่อนรูป (Blind hole mounting) ช่วยให้เครื่องจักรมีรูปลักษณ์ที่สะอาดตาและปลอดภัย ลดการสะสมของสิ่งสกปรกบนหัวน็อต การหล่อตัวเรือนด้วยเหล็กคุณภาพสูงจากญี่ปุ่นช่วยให้ฐานแคบๆ สามารถรองรับโหลดเชิงรัศมีได้ดีเยี่ยม คงความแม่นยำในการหมุนของเพลาและลดแรงเสียดทานที่เกิดจากการติดตั้งที่เยื้องศูนย์

คุณสมบัติ

• ตลับลูกปืนฐานต๊าปเกลียว UCPA 203 สเปคติดตั้งจากใต้แท่นเพื่อความสะอาดตาของเครื่องจักร
• ป้องกันปัญหาน้ำขังที่รูยึดน็อตเนื่องจากน็อตถูกซ่อนอยู่ด้านล่าง ทำให้ไม่เกิดสนิมบริเวณจุดยึด
• ซีลยางขอบเหล็กช่วยกันฝุ่นละอองจากการทำงานในโรงงานไม่ให้เข้าไปเสียดสีเม็ดลูกปืน
• รับน้ำหนักและการหมุนต่อเนื่องได้ดีเยี่ยม โดยไม่ทำให้เกลียวยึดด้านล่างหลวมคลาย
• ตอบโจทย์อุตสาหกรรมประกอบชิ้นส่วนอิเล็กทรอนิกส์หรือเครื่องทดสอบในห้องแล็บ

ข้อมูลจำเพาะ

• รูปแบบเสื้อลูกปืน: ขาตั้งแบบรูต๊าปเกลียวที่ฐาน (Tapped Base Pillow Block) รหัส UCPA 203
• การติดตั้ง: รูเกลียวใต้ฐานช่วยให้การจัดตำแหน่งศูนย์เพลาทำได้ง่ายขึ้น
• พิกัดการรับน้ำหนัก: สมรรถนะการรับโหลดมาตรฐาน (Standard Duty 200 Series)
• ความเหมาะสม: ดีไซน์เหมาะสำหรับงานที่ไม่มีพื้นที่ร้อยน็อตจากด้านบน
• การยึดเพลา: ล็อกแน่นมั่นคงด้วยสกรูตัวหนอนคู่ที่มากับรหัส UCPA 203

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	r	g	w	Bi	n
UCPA 201	12	30.2	76	52	38	12	8	62	31	12.7	M10	UC 201	PA 204	0.65
UCPA 202	15	30.2	76	52	38	12	8	62	31	12.7	M10	UC 202	PA 204	0.63
UCPA 203	17	30.2	76	52	38	12	8	62	31	12.7	M10	UC 203	PA 204	0.62
UCPA 204	20	30.2	76	52	38	12	8	62	31	12.7	M10	UC 204	PA 204	0.60
UCPA 205	25	36.5	84	56	38	15	10	72	34.1	14.3	M10	UC 205	PA 205	0.81
UCPA 206	30	42.9	94	66	48	18	10	84	38.1	15.9	M14	UC 206	PA 206	1.2
UCPA 207	35	47.6	110	80	48	20	12	95	42.9	17.5	M14	UC 207	PA 207	1.7
UCPA 208	40	49.2	116	84	54	20	12	100	49.2	19	M14	UC 208	PA 208	1.9
UCPA 209	45	54.2	120	90	54	25	12	108	49.2	19	M14	UC 209	PA 209	2.2
UCPA 210	50	57.2	130	94	60	25	14	116	51.6	19	M16	UC 210	PA 210	2.6

ข้อมูลทางเทคนิค

• ชุดตุ๊กตาลูกปืนฐานต๊าปเกลียวรหัส UCPA 203 โครงสร้างเหล็กหล่อไร้ปีก
• ลดระยะห่างของจุดติดตั้งลง ทำให้ประกอบเครื่องจักรได้แนบชิดขึ้นเบอร์ 203
• ลูกปืนวงแหวนในกว้างช่วยรับแรงบิดและลดการสั่นสะเทือนโมเดล UCPA 203
• จุดอัดจาระบีด้านบนช่วยให้การซ่อมบำรุงทำได้สะดวกแม้อยู่ในที่แคบรหัส 203
• ทนทานต่อแรงกระแทกในแนวแกนและแนวนอนได้อย่างสมดุลรุ่น UCPA 203

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 203 Data Sheet
