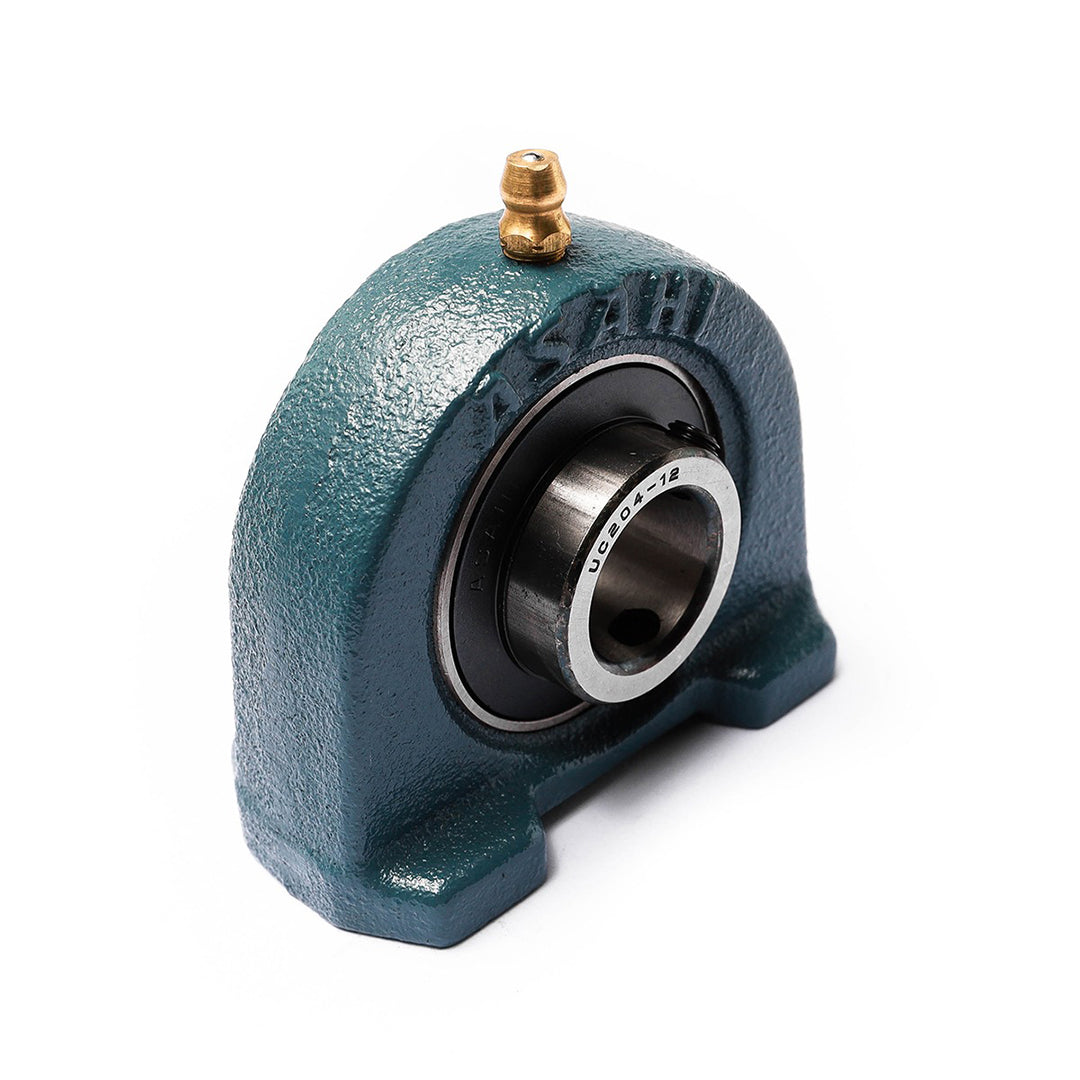

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 202

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 202 นวัตกรรมตลับลูกปืนฐานแคบเจาะรูตาปเกลียวจาก ASAHI ประเทศญี่ปุ่น โดดเด่นด้านการประหยัดพื้นที่ติดตั้ง (Space Saving) การใช้การยึดน็อตจากด้านล่างฐานช่วยแก้ปัญหาสลักเกลียวชนกับชิ้นส่วนอื่นที่หมุนบนเพลา ตัวเรือนออกแบบมาให้มีความแข็งแรงสูงทนต่อแรงบิดแม้จะมีขนาดเล็ก การรักษาเสถียรภาพในการจับยึดช่วยลดการสั่นสะเทือน ทำให้ลูกปืนภายในทำงานได้อย่างลื่นไหลและมีอายุการใช้งานที่ยาวนานในระบบสายพานลำเลียงขนาดเล็ก

คุณสมบัติ

• ชุดลูกปืนรหัส UCPA 202 แบบฐานเจาะรูต๊าปเกลียว เพื่อการยึดติดที่แนบเนียนและซ่อนหัวน็อต
• ลดความเกะกะของหัวน็อตที่อาจเกี่ยวโดนเศษวัสดุหรือสายพานลำเลียงบริเวณใกล้เคียง
• ตัวลูกปืนชดเชยการประกอบที่คลาดเคลื่อนศูนย์ได้เอง (Self-Aligning) ลดความร้อนสะสม
• โครงสร้างเสื้อลูกปืนมีความทนทานต่อแรงบิดตัว ช่วยประคองเพลาให้หมุนเป็นเส้นตรง
• ใช้งานได้ดีในเครื่องแพ็คเกจจิ้ง ซีลถุงพลาสติก หรืออุปกรณ์ตรวจจับชิ้นงานในสายการผลิต

ข้อมูลจำเพาะ

• รูปแบบเสื้อลูกปืน: ขาตั้งแบบรูต๊าปเกลียวที่ฐาน (Tapped Base Pillow Block) รหัส UCPA 202
• การติดตั้ง: ประหยัดพื้นที่ฐานอย่างมาก เพราะเป็นฐานแบบสั้น (Short Base)
• พิกัดการรับน้ำหนัก: รองรับรอบการหมุนเสถียรในงานมาตรฐานทั่วไป
• ความเหมาะสม: ใช้สำหรับเฟรมเครื่องจักรอะลูมิเนียมโปรไฟล์ได้อย่างสวยงาม
• การยึดเพลา: ยึดเพลากันลื่นไหลด้วยน็อตตัวหนอนรหัส UCPA 202

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	r	g	w	Bi	n
UCPA 201	12	30.2	76	52	38	12	8	62	31	12.7	M10	UC 201	PA 204	0.65
UCPA 202	15	30.2	76	52	38	12	8	62	31	12.7	M10	UC 202	PA 204	0.63
UCPA 203	17	30.2	76	52	38	12	8	62	31	12.7	M10	UC 203	PA 204	0.62
UCPA 204	20	30.2	76	52	38	12	8	62	31	12.7	M10	UC 204	PA 204	0.60
UCPA 205	25	36.5	84	56	38	15	10	72	34.1	14.3	M10	UC 205	PA 205	0.81
UCPA 206	30	42.9	94	66	48	18	10	84	38.1	15.9	M14	UC 206	PA 206	1.2
UCPA 207	35	47.6	110	80	48	20	12	95	42.9	17.5	M14	UC 207	PA 207	1.7
UCPA 208	40	49.2	116	84	54	20	12	100	49.2	19	M14	UC 208	PA 208	1.9
UCPA 209	45	54.2	120	90	54	25	12	108	49.2	19	M14	UC 209	PA 209	2.2
UCPA 210	50	57.2	130	94	60	25	14	116	51.6	19	M16	UC 210	PA 210	2.6

ข้อมูลทางเทคนิค

• เสื้อตลับลูกปืนฐานรูเกลียวรหัส UCPA 202 ขนาดกะทัดรัดสำหรับเครื่องจักรขนาดเล็ก
• ติดตั้งโดยการขันสกรูเกลียวเข้าทางใต้ฐานตลับลูกปืนเบอร์ 202
• ตลับลูกปืนด้านในมีฟังก์ชันปรับสมดุลแกนเพลา (Self-aligning) รุ่น UCPA 202
• มีซีลกันสิ่งแปลกปลอมเพื่อยืดอายุการใช้งานของเม็ดลูกปืนรหัส 202
• ความมั่นคงในการเกาะยึดสูงเพราะฐานแนบสนิทกับแท่นเครื่องซีรีส์ UCPA 202

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 202 Data Sheet
