ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 201

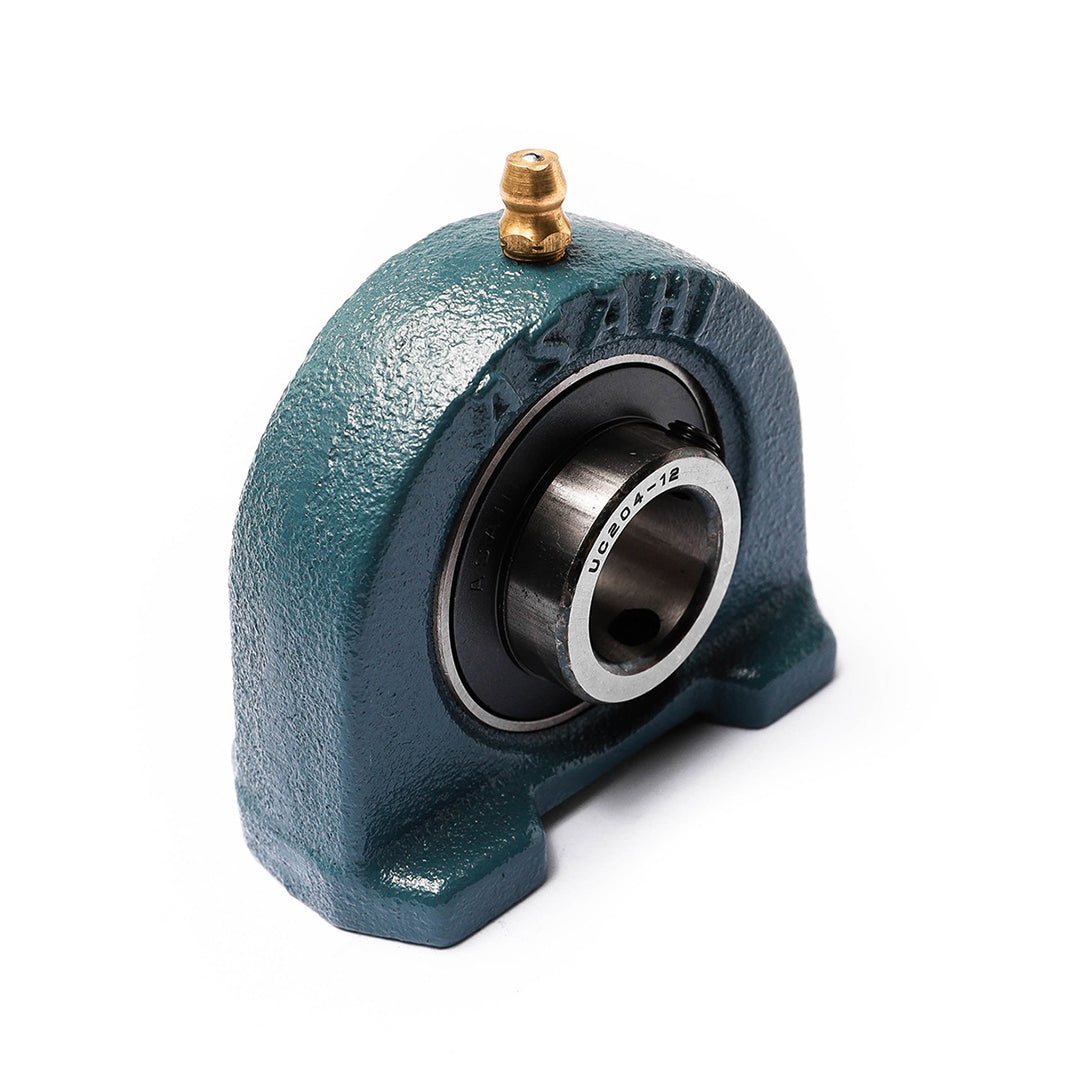

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 201 ตลับลูกปืน Bearing ASAHI Pillow Blockscode UCPA 201 คือตลับลูกปืนตุ๊กตาแบบฐานแคบที่มีการต๊าปเกลียวที่ฐาน (Tapped-base) สำหรับการติดตั้งจากด้านล่าง แบรนด์ญี่ปุ่น ASAHI ผลิตรุ่นนี้เพื่อแก้ปัญหางานประกอบในพื้นที่จำกัดและไม่สามารถใช้โบลต์ร้อยทะลุจากด้านบนได้ โครงสร้างกะทัดรัดแต่ยังคงประสิทธิภาพรับแรงตามมาตรฐานสากล ช่วยให้สามารถออกแบบโครงสร้างเครื่องจักรได้เล็กลง การติดตั้งที่แม่นยำนี้เป็นหัวใจสำคัญของเครื่องจักรยุคใหม่

คุณสมบัติ

• ตุ๊กตาตลับลูกปืนดีไซน์ฐานต๊าปเกลียวใน (Tapped Base) รหัส UCPA 201 สำหรับเพลาขนาดเล็ก
• ติดตั้งง่ายดายโดยการขันน็อตจากด้านล่างฐานขึ้นมา ช่วยประหยัดพื้นที่ด้านข้างลูกปืน
• เหมาะอย่างยิ่งสำหรับเครื่องจักรที่มีพื้นที่แคบจนไม่สามารถใส่เครื่องมือขันน็อตจากด้านบนได้
• รูปร่างกะทัดรัด (Compact Design) แต่มั่นคงแข็งแรงทนทานตามมาตรฐานแบรนด์ ASAHI
• มักใช้ในระบบสายพานลูกกลิ้งลำเลียงของน้ำหนักเบา หรือเครื่องพิมพ์อิงค์เจ็ทอุตสาหกรรม

ข้อมูลจำเพาะ

• รูปแบบเสื้อลูกปืน: ขาตั้งแบบรูต๊าปเกลียวที่ฐาน (Tapped Base Pillow Block) รหัส UCPA 201
• การติดตั้ง: ขันน็อตเข้าใต้ฐานได้โดยตรง ไม่ต้องใช้น็อตตัวเมียร้อยทะลุ
• พิกัดการรับน้ำหนัก: งานเบาถึงมาตรฐาน (Standard Duty 200 Series)
• ความเหมาะสม: เหมาะสำหรับพื้นที่ติดตั้งแคบหรือมีข้อจำกัดด้านล่างเครื่อง
• การยึดเพลา: ใช้สกรูตัวหนอนล็อกเพลาตามสไตล์ของรหัส UCPA 201

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	r	g	w	Bi	n
UCPA 201	12	30.2	76	52	38	12	8	62	31	12.7	M10	UC 201	PA 204	0.65
UCPA 202	15	30.2	76	52	38	12	8	62	31	12.7	M10	UC 202	PA 204	0.63
UCPA 203	17	30.2	76	52	38	12	8	62	31	12.7	M10	UC 203	PA 204	0.62
UCPA 204	20	30.2	76	52	38	12	8	62	31	12.7	M10	UC 204	PA 204	0.60
UCPA 205	25	36.5	84	56	38	15	10	72	34.1	14.3	M10	UC 205	PA 205	0.81
UCPA 206	30	42.9	94	66	48	18	10	84	38.1	15.9	M14	UC 206	PA 206	1.2
UCPA 207	35	47.6	110	80	48	20	12	95	42.9	17.5	M14	UC 207	PA 207	1.7
UCPA 208	40	49.2	116	84	54	20	12	100	49.2	19	M14	UC 208	PA 208	1.9
UCPA 209	45	54.2	120	90	54	25	12	108	49.2	19	M14	UC 209	PA 209	2.2
UCPA 210	50	57.2	130	94	60	25	14	116	51.6	19	M16	UC 210	PA 210	2.6

ข้อมูลทางเทคนิค

• ตุ๊กตาตลับลูกปืนแบบฐานรูต๊าปเกลียว (Tapped-base pillow block) รหัส UCPA 201
• ไม่มีปีกขาตั้งสำหรับร้อยน็อต แต่ใช้รูต๊าปเกลียวใต้ฐานเพื่อยึดจากด้านล่างสำหรับเบอร์ 201
• ช่วยประหยัดพื้นที่ในการติดตั้งได้อย่างมาก เหมาะกับพื้นที่แคบของรุ่น UCPA 201
• ยึดแกนเพลาด้วยระบบล็อคสกรูตัวหนอน (Set screw) ได้อย่างรวดเร็วรหัส 201
• เสื้อเหล็กหล่อรองรับแรงกดทับแนวตั้งได้ดีเยี่ยมในซีรีส์ UCPA 201

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blockscode UCPA 201 Data Sheet
