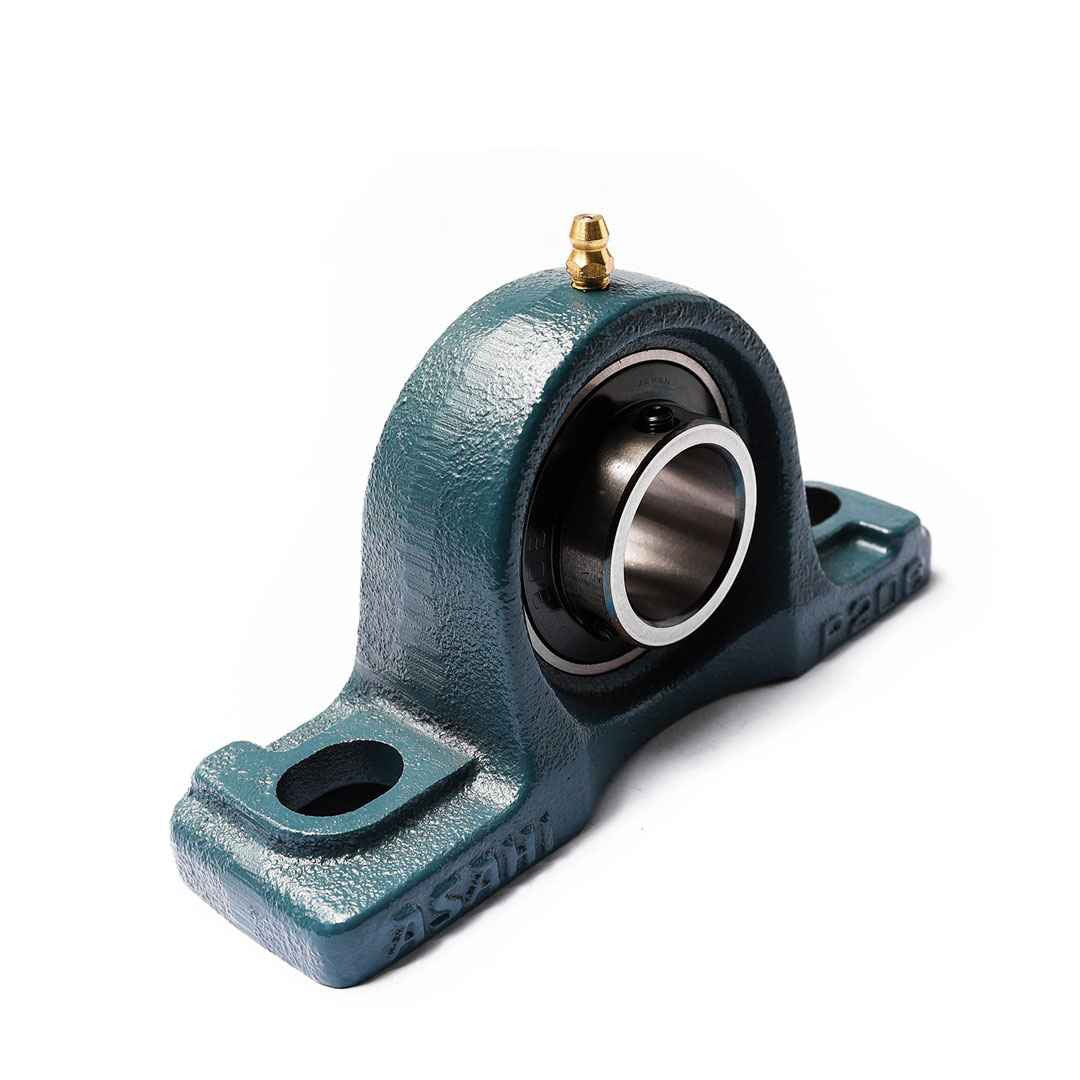

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UCP X05

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UCP X05 ตลับลูกปืนตุ๊กตาแบบฐานตั้งซีรีส์ Medium Duty จากญี่ปุ่นที่ผสานความกะทัดรัดและความแข็งแรงเข้าไว้ด้วยกันอย่างลงตัว ออกแบบมาเพื่อรับภาระงานระดับกลางด้วยวงแหวนในที่กว้างขึ้นเพื่อการยึดจับเพลาที่แน่นหนา เสื้อเหล็กหล่อกระจายแรงได้สม่ำเสมอ มาพร้อมคุณสมบัติชดเชยความคลาดเคลื่อนของแนวแกนเพลาโดยอัตโนมัติ ซีลป้องกันสิ่งสกปรกทำงานได้อย่างมีประสิทธิภาพในการรักษาสารหล่อลื่น เหมาะกับเครื่องจักรการเกษตรและระบบสายพานขนาดกลาง

คุณสมบัติ

• การจัดวางโครงสร้าง UCP X05 เป็นชุดตลับลูกปืนตุ๊กตาแบบขาตั้ง (Pillow Block Unit) ฐานยึด 2 รูมาตรฐาน
• ระดับความทนทานต่อภาระรับแรงของ UCP X05 จัดอยู่ในเกณฑ์ Medium Duty (ซีรีส์ X) แข็งแกร่งกว่าเบอร์ 200
• เทคโนโลยีการล็อคตำแหน่งเพลาในเบอร์ UCP X05 ทำการยึดจับผ่านเกลียวสกรูตัวหนอน (Set Screw)
• ตัวเรือนตุ๊กตาของ UCP X05 มีซีลยางชนิดพิเศษป้องกันสิ่งสกปรกและลดการระเหยของจาระบีด้านใน
• ตลับลูกปืน UCP X05 เหมาะนำไปประกอบในเครื่องสับบดย่อยขนาดกลางทางการเกษตร

ข้อมูลจำเพาะ

• ชุดตลับลูกปืนตุ๊กตาประกอบสำเร็จ UCPX05 รุ่น Medium Duty
• รองรับการสวมเพลาขนาด 25 มิลลิเมตร
• ความสามารถในการรับโหลดสูงกว่ารุ่น UCP205 ในขนาดเพลาเท่ากัน
• ตัวเรือนมีโครงสร้างแข็งแรงทนทานต่อแรงบิดตัว
• นิยมใช้ในเครื่องสูบน้ำและอุปกรณ์เกษตรกรรม

Unit No.	Shaft Diam. mm	Dimensions mm										Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s1	s2	g	w	Bi	n
UCP X05	25	44.4	159	119	51	17	25	18	85	38.1	15.9	M14	UC X05	P X05	1.5
UCP X06	30	47.6	175	127	57	17	25	20	94	42.9	17.5	M14	UC X06	P X06	1.9
UCP X07	35	54	203	144	57	17	30	22	105	49.2	19	M14	UC X07	P X07	2.7
UCP X08	40	58.7	222	156	67	20	32	26	113	49.2	19	M16	UC X08	P X08	3.5
UCP X09	45	58.7	222	156	67	20	33	26	116	51.6	19	M16	UC X09	P X09	3.5
UCP X10	50	63.5	241	171	73	20	36	27	126	55.6	22.2	M16	UC X10	P X10	4.2
UCP X11	55	69.8	260	184	79	25	36	30	139	65.1	25.4	M20	UC X11	P X11	5.9
UCP X12	60	76.2	286	203	83	25	41	32	151	65.1	25.4	M20	UC X12	P X12	7.2
UCP X13	65	76.2	286	203	83	25	41	32	154	74.6	30.2	M20	UC X13	P X13	7.4
UCP X14	70	88.9	330	229	89	27	51	35	172	77.8	33.3	M22	UC X14	P X14	11.1
UCP X15	75	88.9	330	229	89	27	51	35	177	82.6	33.3	M22	UC X15	P X15	11.4
UCP X16	80	101.6	381	283	102	27	59	42	197	85.7	34.1	M22	UC X16	P X16	17.4
UCP X17	85	101.6	381	283	102	27	59	42	202	96	39.7	M22	UC X17	P X17	17.1
UCP X18	90	101.6	381	283	111	27	60	45	206	104	42.9	M22	UC X18	P X18	17.0
UCP X20	100	127	432	337	121	33	64	52	250	117.5	49.2	M27	UC X20	P X20	33.0

ข้อมูลทางเทคนิค

• ประเภท: ตลับลูกปืนตุ๊กตาแบบขาตั้ง (Pillow Block) รหัส UCP X05 ซีรีส์งานระดับกลาง
• ขนาดรูเพลา (Shaft Size): รองรับเพลาขนาด 25 มิลลิเมตร
• การรับน้ำหนัก: ออกแบบมาให้รับแรงกระแทกและโหลดได้ดีกว่าซีรีส์ UCP205 มาตรฐาน
• โครงสร้าง: เสื้อลูกปืนเหล็กหล่อชนิดขยายขนาด (X series) แข็งแรงทนทาน
• ระบบล็อค: ขยายปีกยึดเพลาด้วยสกรูตัวหนอน 2 จุด

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UCP X05 Data Sheet
