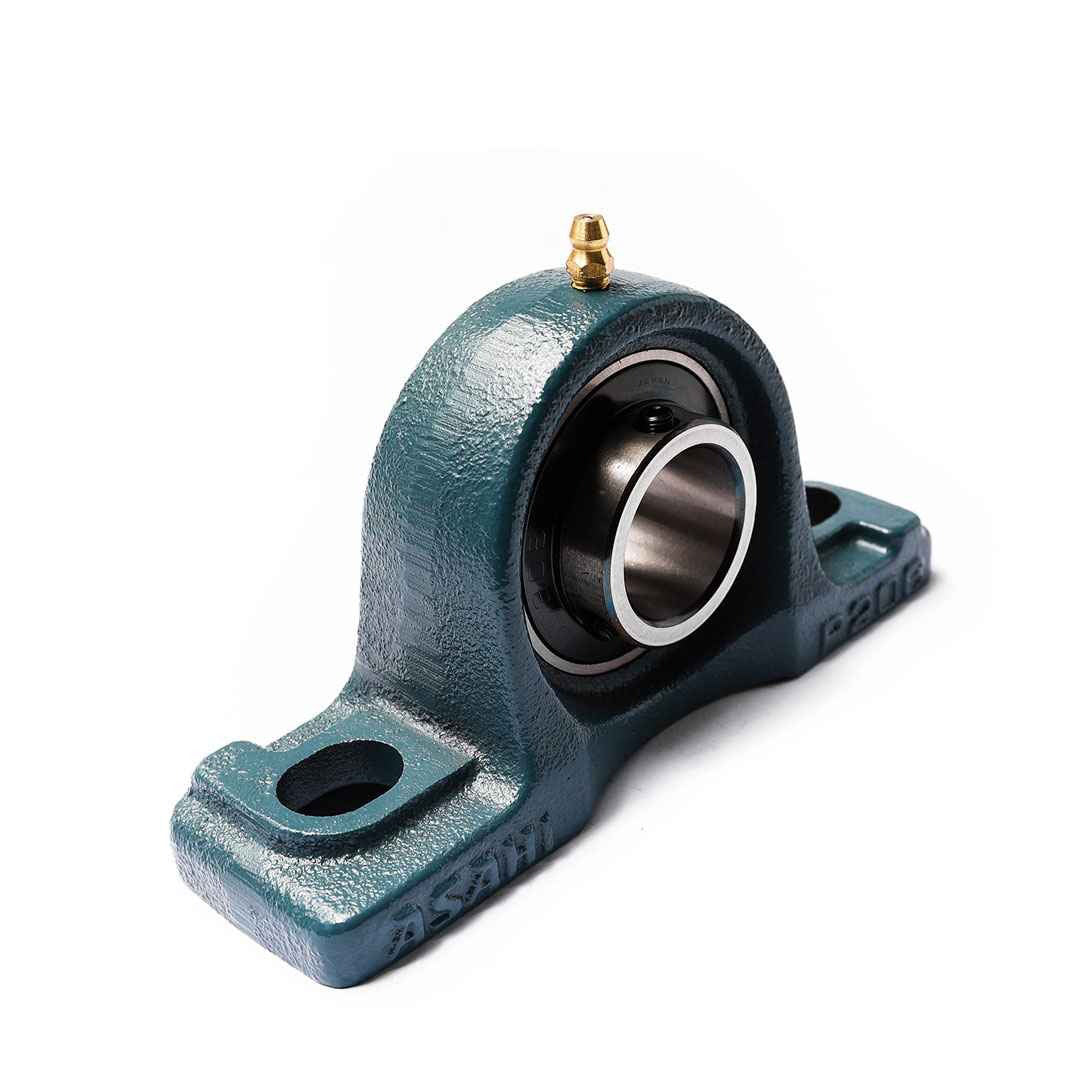

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UCLP 203

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UCLP 203 ตลับลูกปืนตุ๊กตารุ่นความสูงเตี้ยพิเศษที่รวมเอาวิศวกรรมความแม่นยำจากญี่ปุ่นเข้ากับดีไซน์ที่ประหยัดพื้นที่ เสื้อลูกปืนผลิตจากเหล็กหล่อคุณภาพสูงที่ให้ความแข็งแรงไม่แพ้รุ่นมาตรฐาน ฟังก์ชันชดเชยการเยื้องแกนของเพลาช่วยลดปัญหาแรงสั่นสะเทือนและเพิ่มอายุการใช้งานของระบบส่งกำลัง ซีลป้องกันได้รับการออกแบบมาเพื่อกักเก็บจาระบีและต้านทานฝุ่นละอองได้อย่างมีประสิทธิภาพ เป็นชิ้นส่วนสำคัญที่เหมาะกับงานออกแบบเครื่องจักรขนาดเล็กถึงกลาง

คุณสมบัติ

• โครงสร้างของเบอร์ UCLP 203 จัดเป็นตลับลูกปืนตุ๊กตาขาตั้งชนิดจุดกึ่งกลางต่ำ (Low Center Height Pillow Block)
• พิกัดแรงของชุดตลับลูกปืน UCLP 203 ทำงานได้อย่างมีประสิทธิภาพในสเปค Standard Duty Series 200
• เทคนิคยึดล็อคแกนสำหรับรุ่น UCLP 203 อาศัยการขันสกรูตัวหนอน (Set Screw) หกเหลี่ยมแบบมาตรฐาน
• ตัวเสื้อตลับลูกปืนของ UCLP 203 มีการซีลป้องกันฝุ่นละอองเพื่อรักษาความสะอาดของลูกปืนภายใน
• รหัส UCLP 203 นิยมใช้ประกอบกับเครื่องตัดวัสดุขนาดเล็ก หรือระบบลำเลียงชิ้นงานที่มีช่องว่างน้อย

ข้อมูลจำเพาะ

• ตลับลูกปืนพร้อมเสื้อเตี้ย (Low Center Height) UCLP 203
• สวมเข้ากับเพลาขับขนาด 17 มิลลิเมตร
• แหวนลูกปืนด้านในล็อคเพลาได้แน่นกระชับด้วยสกรูคู่
• ลดเสียงรบกวนขณะหมุนด้วยเม็ดลูกปืนเกรดคุณภาพ
• ติดตั้งในมอเตอร์ขับขนาดเล็กและเครื่องทอผ้า

Unit No.	Shaft Diam. mm	Dimensions mm										Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s1	s2	g	w	Bi	n
UCLP 203	17	27	121	89	29	12	16	13	56	26	10	M10	UCW 203	LP 203	0.48

ข้อมูลทางเทคนิค

• ประเภท: ตลับลูกปืนตุ๊กตาแบบตั้ง รหัส UCLP 203 ซีรีส์จุดศูนย์ถ่วงต่ำ (Low Center Height)
• ขนาดรูเพลา (Shaft Size): รองรับเพลาขนาด 17 มิลลิเมตร
• การออกแบบ: ฐานเตี้ยพิเศษ ช่วยลดระยะห่างจากฐานถึงจุดศูนย์กลางเพลา
• ระบบล็อค: ยึดเพลาด้วยสกรูตัวหนอน (Set Screw)
• การใช้งาน: เหมาะสำหรับเครื่องจักรที่มีข้อจำกัดด้านความสูงของการติดตั้งเพลา

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UCLP 203 Data Sheet
