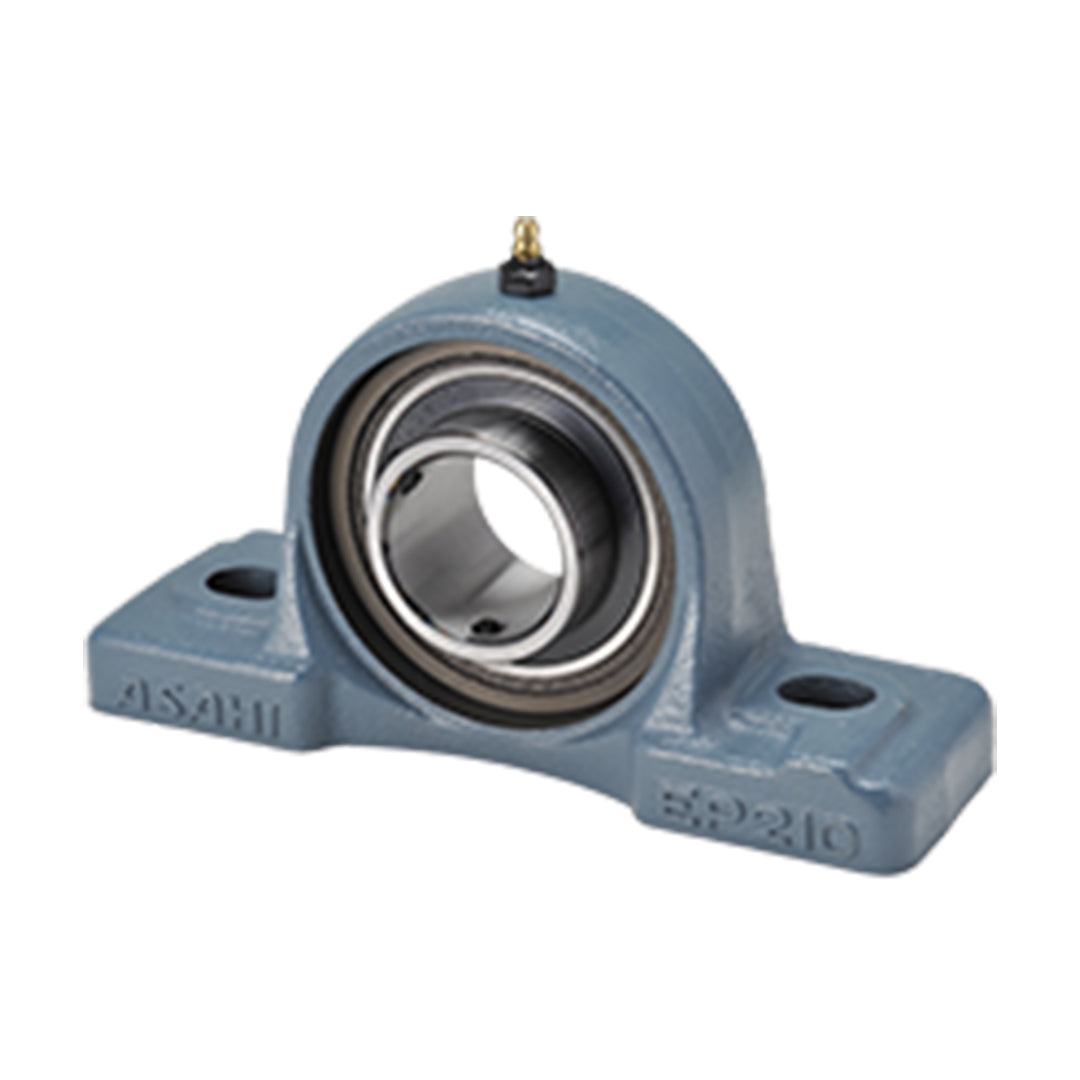

ตลับลูกปืน Bearing ASAHI pillow blockscode UCEP 209

ตลับลูกปืน Bearing ASAHI pillow blockscode UCEP 209 ยกระดับการทำงานของเครื่องจักรด้วยตลับลูกปืน ASAHI ที่มีความทนทานเป็นเลิศ ออกแบบเสื้อลูกปืนให้มีความแข็งแรงเป็นพิเศษเพื่อรองรับการทำงานในสภาพแวดล้อมที่มีแรงสั่นสะเทือนสูง กลไกภายในถูกปรับตั้งมาอย่างแม่นยำเพื่อลดการเกิดความร้อนขณะหมุนต่อเนื่อง ช่วยให้สารหล่อลื่นคงประสิทธิภาพได้ยาวนานขึ้น ติดตั้งง่ายและเข้ากับเพลาได้อย่างกระชับ ลดความคลาดเคลื่อนในการประกอบ ตอบโจทย์ความต้องการของโรงงานอุตสาหกรรมที่เน้นความปลอดภัยและประสิทธิภาพการผลิตขั้นสูงสุด

คุณสมบัติ

• รหัส UCEP 209 มาพร้อมกับตัวเรือนที่หนาขึ้นเพื่อรองรับภาระหนักทางอุตสาหกรรม
• ออกแบบมาให้ทนทานต่อสภาพแวดล้อมที่มีเศษฝุ่นและผงโลหะหนาแน่น
• การกระจายน้ำหนักของเม็ดลูกปืนด้านในมีความสม่ำเสมอ ลดการสึกหรอเฉพาะจุด
• ฐานล่างเรียบสนิท ช่วยให้ยึดเกาะกับแท่นเครื่องจักรได้แนบแน่น 100%
• สามารถทนต่ออุณหภูมิการทำงานที่สูงขึ้นจากการหมุนต่อเนื่องได้ดี

ข้อมูลจำเพาะ

• รหัสชิ้นส่วนอ้างอิง: ASAHI UCEP 209
• รูปแบบเสื้อกะโหลก: เสื้อทรงตั้งลดขนาดหน้าแปลนฐาน
• ขนาดรูเพลาใช้งาน: 45 มิลลิเมตร
• ระบบลูกปืนภายใน: อินเสิร์ทรหัส 209 พร้อมซีลยาง
• ลักษณะเฉพาะรุ่น UCEP 209: โครงสร้างเหล็กหล่อ FC200 คุณภาพสูงในรูปแบบประหยัดเนื้อที่

Unit No.	Shaft Diam. mm	Dimensions mm										Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s1	s2	g	w	Bi	n
UCEP 204	20	36.5	140	105	38	13	16	16	73	31	12.7	M10	UC 204	EP 204	1.1
UCEP 205	25	44.4	159	119	51	17	20	18	85	34.1	14.3	M14	UC 205	EP 205	1.5
UCEP 206	30	47.6	175	127	57	17	20	20	94	38.1	15.9	M14	UC 206	EP 206	2.0
UCEP 207	35	54	203	144	57	17	20	22	108	42.9	17.5	M14	UC 207	EP 207	2.7
UCEP 208	40	58.7	222	156	67	20	24	26	116	49.2	19	M16	UC 208	EP 209	3.5
UCEP 209	45	58.7	222	156	67	20	24	26	116	49.2	19	M16	UC 209	EP 209	3.4
UCEP 210	50	63.5	241	171	73	20	26	27	126	51.6	19	M16	UC 210	EP 210	4.1
UCEP 211	55	69.8	260	184	79	25	28	30	139	55.6	22.2	M20	UC 211	EP 211	5.6
UCEP 212	60	76.2	286	203	83	25	30	32	151	65.1	25.4	M20	UC 212	EP 212	7.1
UCEP 213	65	76.2	286	203	83	25	30	32	154	65.1	25.4	M20	UC 213	EP 213	7.0
UCEP 214	70	88.9	330	229	89	27	31	35	177	74.6	30.2	M22	UC 214	EP 215	10.8
UCEP 215	75	88.9	330	229	89	27	31	35	177	77.8	33.3	M22	UC 215	EP 215	10.9
UCEP 216	80	101.6	381	283	102	27	40	42	205	82.6	33.3	M22	UC 216	EP 217	17.1
UCEP 217	85	101.6	381	283	102	27	40	42	205	85.7	34.1	M22	UC 217	EP 217	16.4

ข้อมูลทางเทคนิค

• ขนาดรูเพลา (Bore Diameter): 45 มิลลิเมตร รองรับการใช้งานที่ต้องรับน้ำหนักในแนวดิ่ง
• วัสดุตัวเรือน (Housing Material): เหล็กหล่อเนื้อแน่นพิเศษผ่านกระบวนการอบชุบความร้อน
• รูปแบบการยึด (Mounting Type): ระบบตลับลูกปืนเม็ดกลมร่องลึก ป้องกันแรงรุนแนวแกน
• ระยะรูน็อตยึด (Bolt Hole Spacing): 90 มิลลิเมตร กระจายแรงกดโครงสร้างได้อย่างดีเยี่ยม
• น้ำหนักรวม (Approximate Mass): 2.10 กิโลกรัม ช่วยลดการสึกหรอของเพลาขับหลัก

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blockscode UCEP 209 Data Sheet
