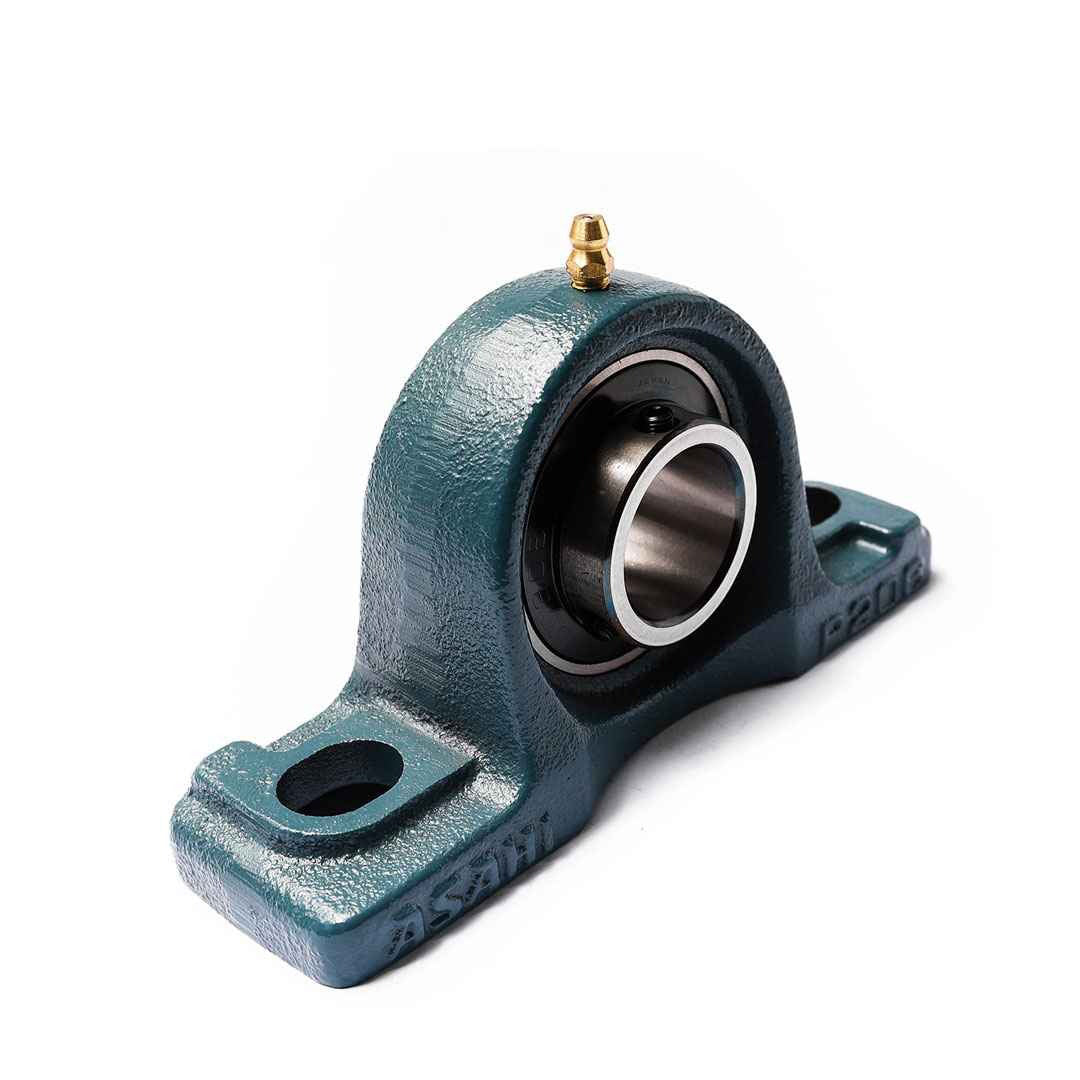

ตลับลูกปืน Bearing ASAHI pillow blockscode BP 204

ตลับลูกปืน Bearing ASAHI pillow blockscode BP 204 ตลับลูกปืนตุ๊กตาซีรีส์มาตรฐานจาก ASAHI ที่ได้รับการออกแบบให้มีน้ำหนักเบาและรูปทรงกะทัดรัด แต่แฝงไปด้วยความทนทานตามแบบฉบับวิศวกรรมญี่ปุ่น เสื้อตลับลูกปืนแข็งแรงพอที่จะรับน้ำหนักในระดับปานกลางได้อย่างมีเสถียรภาพ ช่วยลดแรงเสียดทานของเพลาและประหยัดพื้นที่ในการติดตั้งได้อย่างดีเยี่ยม ภายในใช้เม็ดลูกปืนความละเอียดสูงที่ช่วยให้การหมุนเป็นไปอย่างราบรื่น ตอบโจทย์การใช้งานในระบบสายพานลำเลียงขนาดเล็กและเครื่องจักรทั่วไปที่ต้องการความคุ้มค่า

คุณสมบัติ

• ตุ๊กตาลูกปืนรหัส BP 204 ออกแบบมาในรูปทรงกะทัดรัด ประหยัดเนื้อที่ติดตั้งอย่างมาก
• โครงสร้างตัวเรือนมีความเบาบางแต่คงความแข็งแรงสำหรับงานรับโหลดเบาถึงปานกลาง
• เหมาะกับสายพานลำเลียงขนาดเล็กที่ต้องการความคล่องตัวในการทำงาน
• ระบบตลับลูกปืนถูกเคลือบป้องกันสนิมมาเป็นอย่างดีเยี่ยม
• ระยะห่างระหว่างรูยึดออกแบบมาให้เข้ากับมาตรฐานสากล สับเปลี่ยนง่าย

ข้อมูลจำเพาะ

• รหัสชิ้นส่วนอ้างอิง: ASAHI BP 204
• รูปแบบเสื้อกะโหลก: เสื้อตุ๊กตาเหล็กหล่อซีรีส์ BP (Standard Pillow Block)
• ขนาดรูเพลาใช้งาน: 20 มิลลิเมตร
• ระบบลูกปืนภายใน: อินเสิร์ทตลับลูกปืนรหัส B
• ลักษณะเฉพาะรุ่น BP 204: น้ำหนักเบากว่ารุ่น UCP เล็กน้อย เหมาะสำหรับงานภาระเบาถึงปานกลาง

Unit No.	Shaft Diam. mm	Dimensions mm										Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s1	s2	g	w	Bi	n
BP 204	20	33.3	127	95	38	13	19	15	65	24.7	7	M10	B 4	P 204	0.61
BP 205	25	36.5	140	105	38	13	16	16	70	27	7.5	M10	B 5	P 205	0.76
BP 206	30	42.9	165	121	48	17	21	18	83	30.3	8	M14	B 6	P 206	1.2
BP 207	35	47.6	167	127	48	17	21	19	94	32.9	8.5	M14	B 7	P 207	1.6

ข้อมูลทางเทคนิค

• ขนาดรูเพลา (Bore Diameter): 20 มิลลิเมตร ตลับลูกปืนแบบเสื้อหมอนประหยัดพื้นที่
• วัสดุตัวเรือน (Housing Material): เหล็กหล่อปั๊มขึ้นรูปหรือเหล็กหล่อเทาบางน้ำหนักเบา
• รูปแบบการยึด (Mounting Type): ยึดเพลาด้วยระบบล็อกประกับหรือสกรูตัวหนอน
• ระยะรูน็อตยึด (Bolt Hole Spacing): 52 มิลลิเมตร ออกแบบพิเศษให้มีขนาดกะทัดรัด
• น้ำหนักรวม (Approximate Mass): 0.40 กิโลกรัม เหมาะสำหรับงานติดตั้งในพื้นที่จำกัด

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blockscode BP 204 Data Sheet
