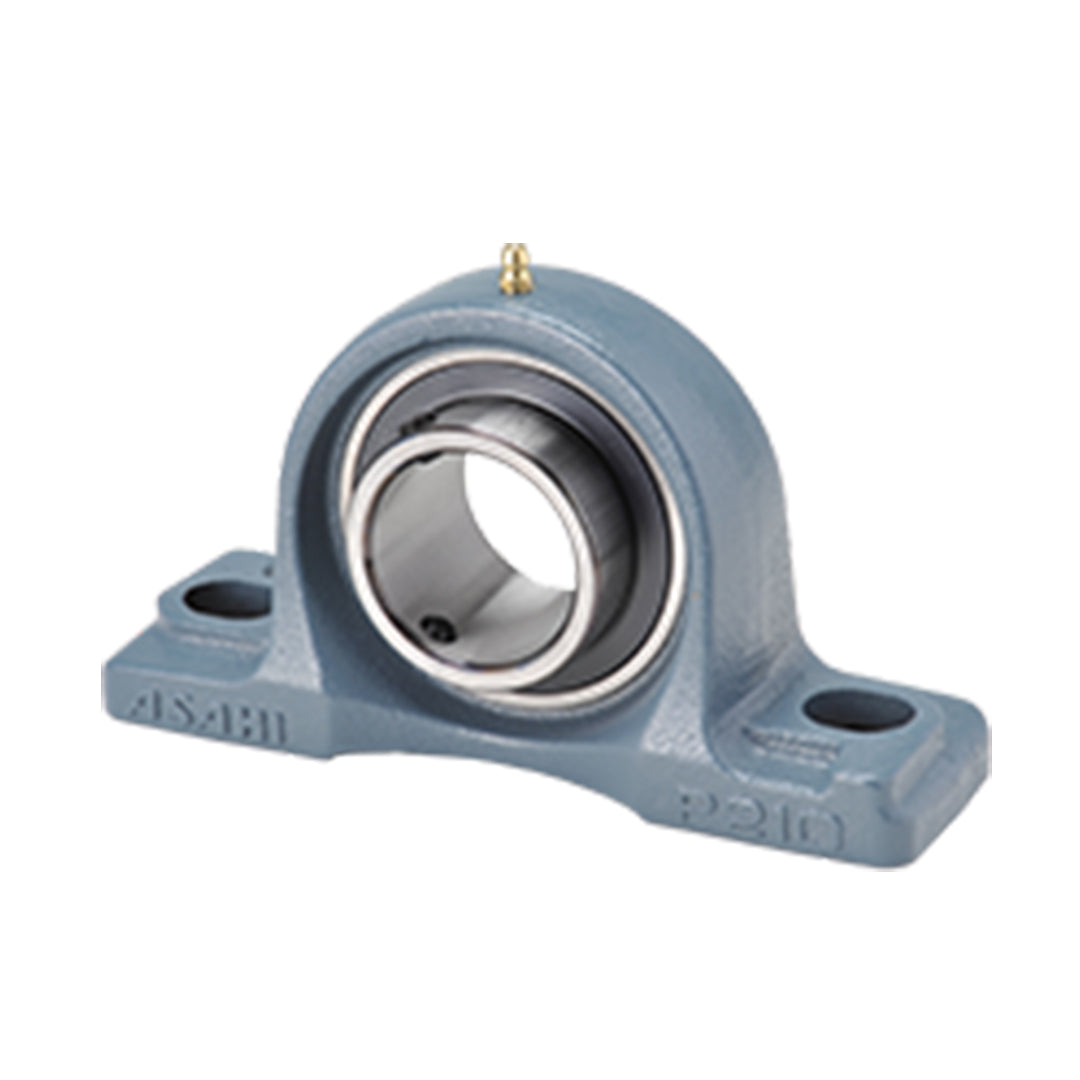

ตลับลูกปืน Bearing ASAHI pillow blocks with pressed steel coverscode UCP 203E

ตลับลูกปืน Bearing ASAHI pillow blocks with pressed steel coverscode UCP 203E ตุ๊กตาตลับลูกปืนประกอบฝาครอบเหล็กปั๊มขึ้นรูปชนิดให้เพลาผ่านจาก ASAHI แบรนด์มาตรฐานสากล ฝาครอบแบบ E ทำหน้าที่เป็นซีลชั้นนอกที่ช่วยลดความเสียหายจากการกระสมของฝุ่นผงตามแนวยาวของเพลา โครงสร้างโลหะปั๊มจากญี่ปุ่นช่วยลดภาระการขับเคลื่อนและระบายความร้อนได้ดี การรักษาสภาพความสะอาดให้ตลับลูกปืนในระบบเพลาขับร่วมช่วยเพิ่มอายุการใช้งานของเม็ดลูกกลิ้งและแหวนวงแหวน ลดอัตราการเกิดเสียงดังขณะทำงาน

คุณสมบัติ

• ตลับลูกปืน Pillow Block UCP 203E หุ้มฝาปั๊มโลหะแบบปิดทึบปลายเพลาน้ำหนักเบา
• ทำหน้าที่เป็นตัวกักเก็บความดันของสารหล่อลื่นภายในไม่ให้รั่วไหลออกสู่ภายนอก
• การติดตั้งง่ายดายบนฐานราบ ช่วยลดเวลาในการ Align ศูนย์เพลาลงได้อย่างมาก
• โครงสร้างเหล็กปั๊มทนทานต่อการขูดขีดและสารเคมีทำความสะอาดระดับอ่อน
• เป็นที่นิยมติดตั้งในเครื่องปั่นกวนของเหลวขนาดเล็กที่ซีเรียสเรื่องการปนเปื้อน

ข้อมูลจำเพาะ

• รูปแบบเสื้อลูกปืน: ขาตั้งพร้อมฝาครอบเหล็กปั๊มขึ้นรูป (Pressed Steel Cover) รหัส UCP 203E
• ลักษณะฝาครอบ: ฝาเหล็กปั๊มปิดสนิท (Closed End ชนิด E)
• จุดเด่นเรื่องน้ำหนัก: ลดต้นทุนโครงสร้างด้วยน้ำหนักที่เบาของฝาปั๊ม
• ความปลอดภัย: ลดอุบัติเหตุและป้องกันจารบีเลอะเทอะออกด้านนอก
• การยึดเพลา: ระบบเกลียวตัวหนอนล็อกเพลาที่มั่นคงในรหัส UCP 203E

Unit No.		Shaft Diam. mm	Dimensions mm											Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		h	a	e	b	s1	s2	g	w	Z	Bi	n
UCP 201C	UCP 201E	12	30.2	127	95	38	13	19	15	62	56	31	12.7	M10	UC 201	P 203C	0.71
UCP 202C	UCP 202E	15	30.2	127	95	38	13	19	15	62	56	31	12.7	M10	UC 202	P 203C	0.69
UCP 203C	UCP 203E	17	30.2	127	95	38	13	19	15	62	56	31	12.7	M10	UC 203	P 203C	0.68
UCP 204C	UCP 204E	20	33.3	127	95	38	13	19	15	65	56	31	12.7	M10	UC 204	P 204C	0.71
UCP 205C	UCP 205E	25	36.5	140	105	38	13	16	16	70	63	34.1	14.3	M10	UC 205	P 205C	0.86
UCP 206C	UCP 206E	30	42.9	165	121	48	17	21	18	83	65	38.1	15.9	M14	UC 206	P 206C	1.4
UCP 207C	UCP 207E	35	47.6	167	127	48	17	21	19	94	70	42.9	17.5	M14	UC 207	P 207C	1.7
UCP 208C	UCP 208E	40	49.2	184	137	54	17	25	19	100	82	49.2	19	M14	UC 208	P 208C	2.2
UCP 209C	UCP 209E	45	54	190	146	54	17	22	20	108	82	49.2	19	M14	UC 209	P 209C	2.5
UCP 210C	UCP 210E	50	57.2	206	159	60	20	25	22	114	87	51.6	19	M16	UC 210	P 210C	3.0
UCP 211C	UCP 211E	55	63.5	219	171	60	20	25	22	126	88	55.6	22.2	M16	UC 211	P 211C	3.7
UCP 212C	UCP 212E	60	69.8	241	184	70	20	25	25	138	102	65.1	25.4	M16	UC 212	P 212C	5.1
UCP 213C	UCP 213E	65	76.2	265	203	70	25	29	27	150	102	65.1	25.4	M20	UC 213	P 213C	6.1

ข้อมูลทางเทคนิค

• ตุ๊กตารองรับเพลารหัส UCP 203E พร้อมฝาเหล็กปั๊มขึ้นรูปแบบเปิด (Open Cover)
• ส่วนฝาครอบ (E) ติดตั้งแนบสนิทกับตัวเสื้อเพื่อป้องกันฝุ่นละอองเข้าเบอร์ 203
• วัสดุเสื้อลูกปืนเป็นเหล็กหล่อคุณภาพสูง ซับแรงสั่นสะเทือนรุ่น UCP 203E ได้ดีเยี่ยม
• การระบายความร้อนสะสมสามารถทำได้ดีผ่านช่องว่างที่เหมาะสมรหัส 203E
• ยึดเพลาได้อย่างเที่ยงตรงด้วยสกรูล็อคสองตำแหน่งของซีรีส์ UCP 203E

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blocks with pressed steel coverscode UCP 203E Data Sheet
