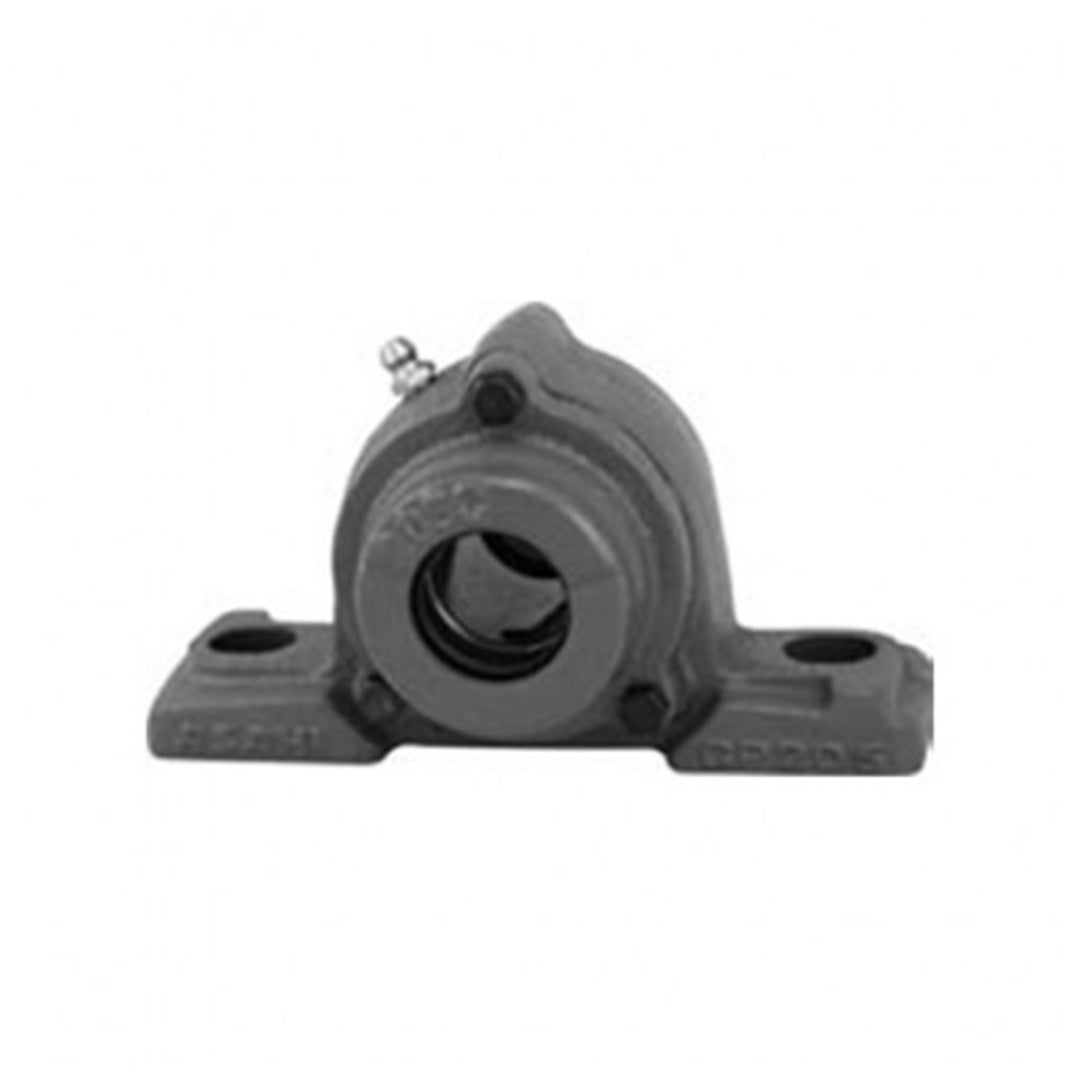

ตลับลูกปืน Bearing ASAHI pillow blocks with cast iron coverscode CUCP 206C

ตลับลูกปืน Bearing ASAHI pillow blocks with cast iron coverscode CUCP 206C ตลับลูกปืนตัวเรือนเหล็กหล่อพร้อมฝาครอบปกป้องจาก ASAHI แบรนด์ชั้นนำแห่งวิศวกรรมญี่ปุ่น ฝาปิดเหล็กหล่อได้รับการออกแบบมาให้ประกอบเข้ากับตัวเรือนได้อย่างแนบสนิท สร้างเกราะป้องกันที่แข็งแกร่งต่อเศษหินและฝุ่นทราย การปกป้องชั้นเยี่ยมนี้ช่วยลดรอยขีดข่วนบนพื้นผิวลูกกลิ้งภายใน ทำให้ตลับลูกปืนสามารถรองรับแรงแนวรัศมีได้อย่างเต็มประสิทธิภาพตลอดอายุการใช้งาน เป็นการลงทุนที่คุ้มค่าเพื่อหลีกเลี่ยงการหยุดเครื่องจักรฉุกเฉิน

คุณสมบัติ

• รุ่น CUCP 206C ขยายขนาดเพื่อรองรับเพลาที่ใหญ่ขึ้นพร้อมฝาปิดเหล็กหล่อทะลุ
• ทนทานต่อสภาวะที่มีการฉีดล้างด้วยน้ำแรงดันสูงเนื่องจากฝาครอบช่วยบังทิศทางน้ำ
• ล็อคเพลาด้วยชุดสกรูตัวหนอน (Set screw) ที่ขันผ่านตัวเสื้อได้อย่างมั่นคง
• ร่องลูกปืนทนต่อการเสียดสี ช่วยรักษาความเร็วรอบให้คงที่สม่ำเสมอ
• เหมาะอย่างยิ่งกับเครื่องโม่หินหรือเครื่องจักรบดย่อยพลาสติก

ข้อมูลจำเพาะ

• รูปแบบเสื้อลูกปืน: ขาตั้งพร้อมฝาครอบเหล็กหล่อ (Cast Iron Cover) รหัส CUCP 206C
• ลักษณะฝาครอบ: ทะลุปลาย (Open Cover ชนิด C) ป้องกันเส้นใยพันแกน
• การรับแรง: เหมาะกับงานส่งกำลังทั่วไป (Standard Duty 200 Series)
• คุณสมบัติเสริม: ฝาเหล็กหล่อช่วยระบายความร้อนได้ระดับหนึ่ง
• การล็อกเพลา: ตัวหนอนคู่ช่วยยึดศูนย์เพลาไม่ให้แกว่งในรหัส CUCP 206C

Unit No.		Shaft Diam. mm	Dimensions mm											Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		h	a	e	b	s1	s2	g	w	Z	Bi	n
CUCP 201C	CUCP 201CE	12	30.2	127	95	38	13	19	15	66	62	31	12.7	M10	UC 201	CP 203	1.1
CUCP 202C	CUCP 202CE	15	30.2	127	95	38	13	19	15	66	62	31	12.7	M10	UC 202	CP 203	1.1
CUCP 203C	CUCP 203CE	17	30.2	127	95	38	13	19	15	66	62	31	12.7	M10	UC 203	CP 203	1.1
CUCP 204C	CUCP 204CE	20	33.3	127	95	38	13	19	15	69	62	31	12.7	M10	UC 204	CP 204	1.1
CUCP 205C	CUCP 205CE	25	36.5	140	105	38	13	16	16	76	70	34.1	14.3	M10	UC 205	CP 205	1.4
CUCP 206C	CUCP 206CE	30	42.9	165	121	48	17	21	18	87	74	38.1	15.9	M14	UC 206	CP 206	2.0
CUCP 207C	CUCP 207CE	35	47.6	167	127	48	17	21	19	97	80	42.9	17.5	M14	UC 207	CP 207	2.5
CUCP 208C	CUCP 208CE	40	49.2	184	137	54	17	25	19	104	90	49.2	19	M14	UC 208	CP 208	3.0
CUCP 209C	CUCP 209CE	45	54	190	146	54	17	22	20	114	90	49.2	19	M14	UC 209	CP 209	3.4
CUCP 210C	CUCP 210CE	50	57.2	206	159	60	20	25	22	120	98	51.6	19	M16	UC 210	CP 210	4.1
CUCP 211C	CUCP 211CE	55	63.5	219	171	60	20	25	22	133	100	55.6	22.2	M16	UC 211	CP 211	5.0
CUCP 212C	CUCP 212CE	60	69.8	241	184	70	20	25	25	145	114	65.1	25.4	M16	UC 212	CP 212	6.7
CUCP 213C	CUCP 213CE	65	76.2	265	203	70	25	29	27	156	118	65.1	25.4	M20	UC 213	CP 213	7.8
CUCP 214C	CUCP 214CE	70	79.4	266	210	72	25	31	27	162	134	74.6	30.2	M20	UC 214	CP 214	9.3
CUCP 215C	CUCP 215CE	75	82.6	275	217	74	25	31	28	167	136	77.8	33.3	M20	UC 215	CP 215	9.6
CUCP 216C	CUCP 216CE	80	88.9	292	232	78	25	31	30	188	146	82.6	33.3	M20	UC 216	CP 216	12.2
CUCP 217C	CUCP 217CE	85	95.2	310	247	83	25	31	32	199	150	85.7	34.1	M20	UC 217	CP 217	14.2
CUCP 218C	CUCP 218CE	90	101.6	327	262	88	27	33	34	211	164	96	39.7	M22	UC 218	CP 218	18.2

ข้อมูลทางเทคนิค

• เสื้อตลับลูกปืนขาตั้งฝาครอบเหล็กหล่อแบบปิดรหัส CUCP 206C ทนทานต่องานหนักปานกลาง
• ฝาปิดด้านปลาย (C) ทำจากเหล็กหล่อหนา ช่วยรับแรงกระแทกจากภายนอกแทนเบอร์ 206
• ระบบล็อคสกรูตัวหนอนคู่ให้ความแม่นยำในการยึดจับเพลาตามมาตรฐาน CUCP 206C
• ลดเสียงรบกวนจากการหมุนด้วยโครงสร้างที่ปิดมิดชิดของตลับลูกปืนรหัส 206C
• ป้องกันการรั่วซึมของจาระบีออกสู่สิ่งแวดล้อมด้วยการซีลสองชั้นในซีรีส์ CUCP 206C

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blocks with cast iron coverscode CUCP 206C Data Sheet
