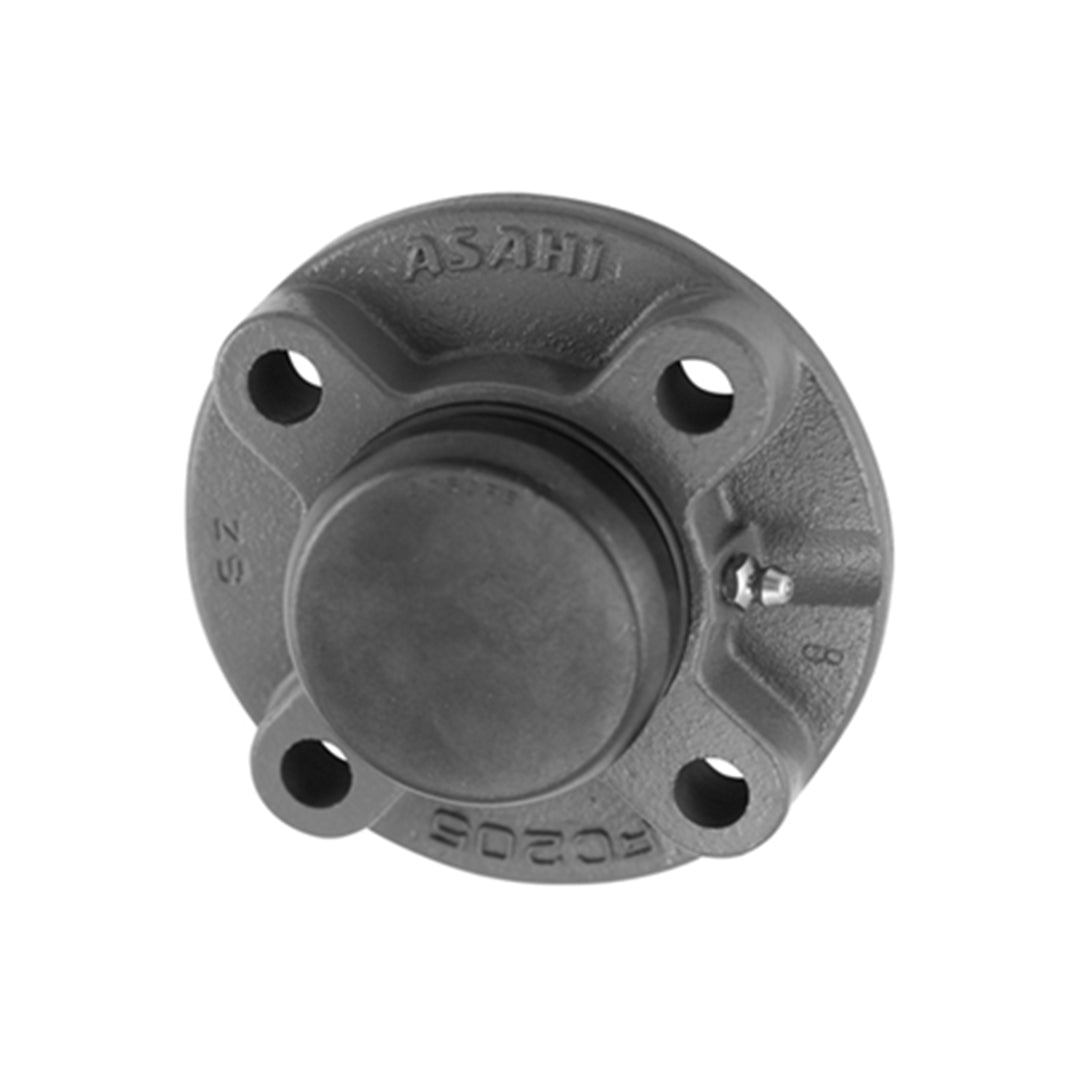

ตลับลูกปืน Bearing ASAHI flange cartridge units with cast iron coverscode CUCFC 217C

ตลับลูกปืน Bearing ASAHI flange cartridge units with cast iron coverscode CUCFC 217C อุปกรณ์ตลับลูกปืนหน้าแปลนคาร์ทริดจ์ฝาปิดเหล็กหล่อแบรนด์ASAHIจากประเทศญี่ปุ่นออกแบบเพื่อการรองรับที่ต้องการความสะอาดและความเสถียรฝาครอบแบบทึบป้องกันสิ่งแวดล้อมทำลายชิ้นส่วนภายในบ่าหน้าแปลนล็อกศูนย์กลางเพลาให้แม่นยำเพื่อป้องกันการเคลื่อนตัวตลับลูกปืนลดแรงเสียดสีและกระจายแรงเหวี่ยงได้อย่างดีวัสดุเหล็กหล่อพิเศษให้ความทนทานต่อแรงบิดระดับสูงเป็นชิ้นส่วนที่จำเป็นสำหรับเครื่องจักรกลขนาดใหญ่ที่ทำงานต่อเนื่อง

คุณสมบัติ

• รุ่น CUCFC 217C นำเสนอการป้องกันขั้นสุดด้วยฝาเหล็กหล่อปลายเปิด (C) สำหรับชุดลูกปืนคาร์ทริดจ์ไซส์ยักษ์
• ออกแบบมาเพื่อรองรับเพลาทะลุในเครื่องจักรเหมืองแร่หรือเครื่องโม่ที่ต้องการความแข็งแรงเป็นพิเศษ
• ตัวเสื้อและฝาครอบผ่านการหล่อด้วยกรรมวิธีความหนาแน่นสูง ป้องกันการเกิดรอยร้าวเมื่อรับแรงกระแทก
• สามารถทนทานต่อแรงบิดรุนแรงจากมอเตอร์ขับเคลื่อนโดยไม่ทำให้แกนเพลาคลาดเคลื่อนจากศูนย์กลาง
• การป้องกันฝุ่นและน้ำที่ยอดเยี่ยมช่วยลดความเสี่ยงที่เครื่องจักรจะต้องหยุดชะงักอย่างกะทันหัน

ข้อมูลจำเพาะ

• รูปแบบโครงสร้าง: เสื้อลูกปืนเหล็กหล่อหน้าแปลนกลมพร้อมฝาครอบเหล็กหล่อตัน
• ความปลอดภัยเชิงกล: ลดความเสี่ยงกรณีปลายเพลาแกว่งหลุดออกมาด้านหน้า
• การป้องกันมลภาวะ: แบริ่งภายในทำงานในสภาวะกึ่งสูญญากาศจากฝุ่นผงภายนอก
• ขนาดรูกลาง (Bore Size): รหัส 217 รองรับเพลาขนาด 85 มิลลิเมตร
• จุดเด่นด้านวัสดุ: เหล็กหล่อเคลือบสีอบกันสนิมทั้งตัวเสื้อและฝาครอบ

Unit No.		Shaft Diam. mm	Dimensions mm												Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		a	p	e	i	s	j	k	g	f	Z	Bi	n
CUCFC 201C	CUCFC 201CE	12	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 201	CFC 204	1.2
CUCFC 202C	CUCFC 202CE	15	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 202	CFC 204	1.2
CUCFC 203C	CUCFC 203CE	17	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 203	CFC 204	1.2
CUCFC 204C	CUCFC 204CE	20	100	78	55.1	10	12	5	7	20.5	62	41	31	12.7	M10	UC 204	CFC 204	1.2
CUCFC 205C	CUCFC 205CE	25	115	90	63.6	10	12	6	7	21	70	45	34.1	14.3	M10	UC 205	CFC 205	1.5
CUCFC 206C	CUCFC 206CE	30	125	100	70.7	10	12	8	8	23	80	47	38.1	15.9	M10	UC 206	CFC 206	2.0
CUCFC 207C	CUCFC 207CE	35	135	110	77.8	11	14	8	9	26	90	51	42.9	17.5	M12	UC 207	CFC 207	2.4
CUCFC 208C	CUCFC 208CE	40	145	120	84.8	11	14	10	9	26	100	56	49.2	19	M12	UC 208	CFC 208	2.8
CUCFC 209C	CUCFC 209CE	45	160	132	93.3	10	16	12	14	26	105	55	49.2	19	M14	UC 209	CFC 209	3.7
CUCFC 210C	CUCFC 210CE	50	165	138	97.6	10	16	12	14	28	110	59	51.6	19	M14	UC 210	CFC 210	4.2
CUCFC 211C	CUCFC 211CE	55	185	150	106.1	13	19	12	15	31	125	63	55.6	22.2	M16	UC 211	CFC 211	5.0
CUCFC 212C	CUCFC 212CE	60	195	160	113.1	17	19	12	15	36	135	74	65.1	25.4	M16	UC 212	CFC 212	6.0
CUCFC 213C	CUCFC 213CE	65	205	170	120.2	16	19	14	15	36	145	75	65.1	25.4	M16	UC 213	CFC 213	7.0
CUCFC 214C	CUCFC 214CE	70	215	177	125.1	17	19	14	18	40	150	84	74.6	30.2	M16	UC 214	CFC 214	8.2
CUCFC 215C	CUCFC 215CE	75	220	184	130.1	18	19	16	18	40	160	86	77.8	33.3	M16	UC 215	CFC 215	8.8
CUCFC 216C	CUCFC 216CE	80	240	200	141.4	18	23	16	18	42	170	91	82.6	33.3	M20	UC 216	CFC 216	11.3
CUCFC 217C	CUCFC 217CE	85	250	208	147.1	18	23	18	20	45	180	93	85.7	34.1	M20	UC 217	CFC 217	12.8
CUCFC 218C	CUCFC 218CE	90	265	220	155.5	22	23	18	20	50	190	104	96	39.7	M20	UC 218	CFC 218	15.9

ข้อมูลทางเทคนิค

• ประเภท Two-bolt Flange Unit พร้อมฝาครอบเหล็กหล่อ ขนาดเพลา 25 มิลลิเมตร เหมาะสำหรับอุตสาหกรรมอาหารและเครื่องดื่มที่ต้องการความสะอาดสูง
• ฝาครอบเหล็กหล่อป้องกันการสะสมของเศษอาหารและสิ่งสกปรกตามซอกมุม
• ตลับลูกปืนภายในหล่อลื่นด้วยจารบีเกรดอาหาร (Food Grade) ปลอดภัยต่อการผลิต
• ตัวเสื้อหน้าแปลน 2 รูยึดติดแน่นหนากับโครงสร้างเครื่องจักร
• ทนทานต่อการทำความสะอาดด้วยน้ำแรงดันสูง (Washdown)

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI flange cartridge units with cast iron coverscode CUCFC 217C Data Sheet
