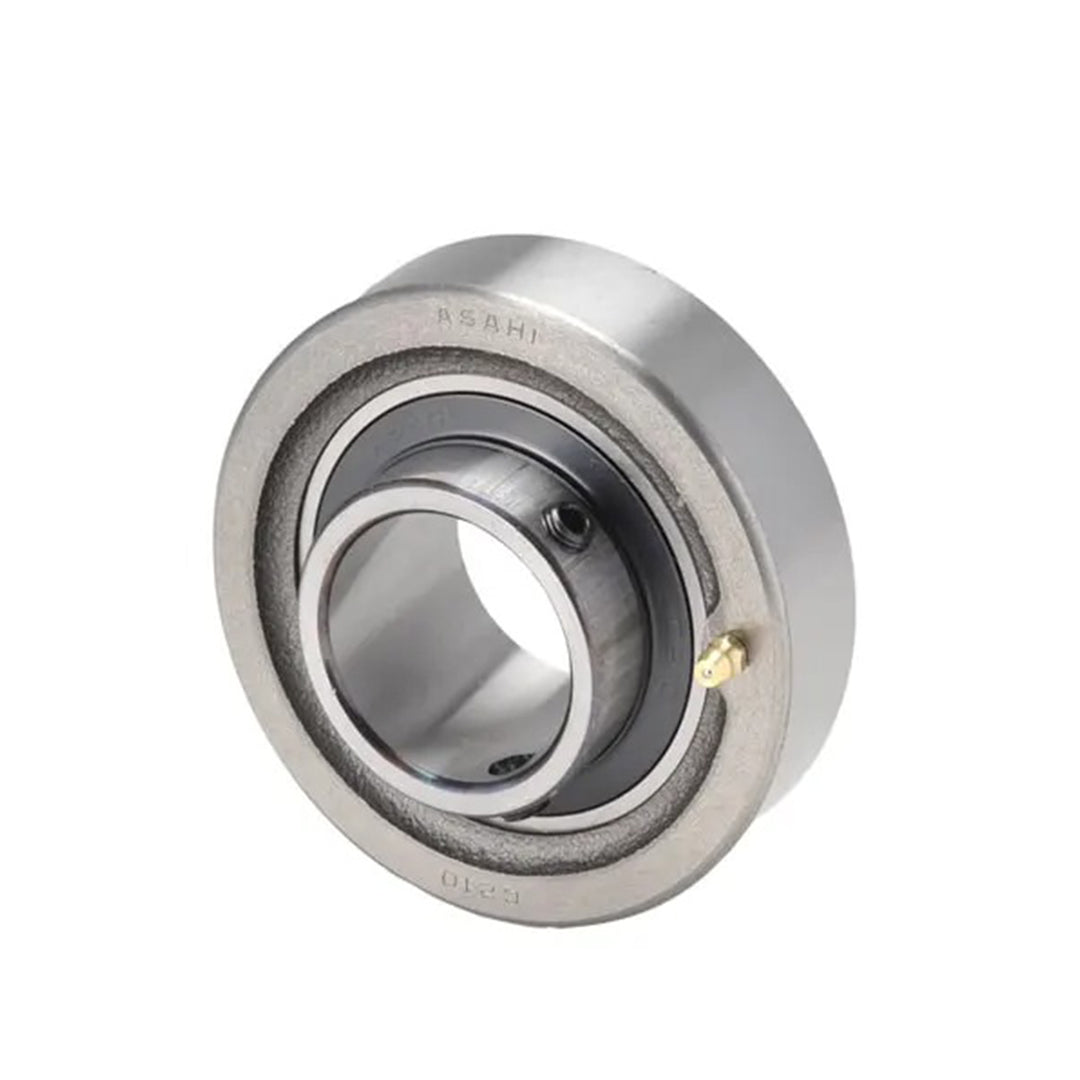

ตลับลูกปืน Bearing ASAHI cartridge unitscode UCC 201

ตลับลูกปืน Bearing ASAHI cartridge unitscode UCC 201อะไหล่อุตสาหกรรมคุณภาพเยี่ยมจากASAHIผู้ผลิตตลับลูกปืนชั้นนำของญี่ปุ่นที่การันตีความทนทานต่อสภาวะงานหนักรูปแบบคาร์ทริดจ์ทรงกระบอกช่วยประหยัดพื้นที่ติดตั้งสามารถสวมเข้ากับเสื้อหรือแนวแกนเพลาได้อย่างพอดีและรับแรงรุนได้สูงการันตีความคุ้มค่าในระยะยาวด้วยวัสดุเกรดพรีเมียมที่ทนต่อแรงสั่นสะเทือนช่วยให้การทำงานเงียบและเสถียรรักษาระดับประสิทธิภาพการส่งกำลังให้สมบูรณ์ปราศจากการสั่นสะเทือน

คุณสมบัติ

• รหัส UCC 201 เป็นตลับลูกปืนแบบ Cartridge unit รูปทรงกระบอกที่ออกแบบมาเพื่อติดตั้งสอดเข้าไปในช่องโครงสร้างเครื่องจักรได้โดยตรง
• เสื้อลูกปืนรองรับการขยายตัวและการหดตัวในแนวแกน (Axial expansion) ของเพลาได้อย่างมีอิสระ
• ขนาดเบอร์ 201 เหมาะสำหรับเพลาขนาดเล็กที่ต้องการความแม่นยำและการจัดแนวที่สมบูรณ์
• ตลับลูกปืนสามารถปรับมุมเยื้องศูนย์ (Self-aligning) ภายในโครงเสื้อรูปทรงกระบอกได้
• รับน้ำหนักแนวรัศมีได้ดีเยี่ยมตามมาตรฐานผลิตภัณฑ์ตลับลูกปืนอุตสาหกรรม ASAHI
• คุณสมบัติ: ประเภท Cartridge Unit รูปทรงกระบอก, รองรับการขยาย/หดตัวในแนวแกน (Axial expansion), ปรับมุมเยื้องศูนย์ได้ภายในโครงเสื้อ

ข้อมูลจำเพาะ

• รุ่นลูกปืน: UCC 201 แบบ Cartridge Units แบรนด์ ASAHI ออกแบบเป็นทรงกระบอกรัดกุม
• ตลับลูกปืนตระกูล UCC 201 เหมาะสำหรับสอดใส่เข้าไปในเบ้าของเครื่องจักรโดยตรง
• ตัวเรือนขนาด 201 ทรงกระบอกช่วยให้สามารถปรับแนวเพลาตามแนวแกนได้อิสระ
• เม็ดลูกปืนด้านใน UCC 201 มีระบบซีลป้องกันฝุ่นสำหรับสภาพงานอุตสาหกรรมหนัก
• การติดตั้ง UCC 201 ช่วยประหยัดพื้นที่หน้าแปลนด้านนอกของเครื่องจักร

Unit No.	Shaft Diam. mm	Dimensions mm				Bearing No.	Housing No.	Weight kg
		a	l	Bi	n
UCC 201	12	72	20	31	12.7	UC 201	C 204	0.54
UCC 202	15	72	20	31	12.7	UC 202	C 204	0.52
UCC 203	17	72	20	31	12.7	UC 203	C 204	0.51
UCC 204	20	72	20	31	12.7	UC 204	C 204	0.49
UCC 205	25	80	22	34.1	14.3	UC 205	C 205	0.65
UCC 206	30	85	27	38.1	15.9	UC 206	C 206	0.82
UCC 207	35	90	28	42.9	17.5	UC 207	C 207	0.93
UCC 208	40	100	30	49.2	19	UC 208	C 208	1.2
UCC 209	45	110	31	49.2	19	UC 209	C 209	1.5
UCC 210	50	120	33	51.6	19	UC 210	C 210	1.9
UCC 211	55	125	35	55.6	22.2	UC 211	C 211	2.1
UCC 212	60	130	38	65.1	25.4	UC 212	C 212	2.5
UCC 213	65	140	40	65.1	25.4	UC 213	C 213	3.0

ข้อมูลทางเทคนิค

• ขนาดเส้นผ่านศูนย์กลางรูเพลา (Bore Size) 12 มิลลิเมตร
• ตัวเสื้อตลับลูกปืนแบบตลับกลม (Cartridge Unit) รหัส UCC มีผิวด้านนอกทรงกระบอกกลึงเรียบ
• ออกแบบมาให้สวมเข้ากับท่อโครงสร้าง (Tubular Frame) หรือรูคว้านของเครื่องจักรได้พอดี (Axial mounting)
• ตลับลูกปืนภายในสามารถเลื่อนให้ตัวเพื่อรองรับการขยายตัวทางความร้อนของแกนเพลา (Thermal expansion)
• ระบบล็อคเพลาด้วยสกรูตัวหนอน 2 ตัว ใช้งานคู่กับเม็ดลูกปืนตระกูล UC201

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI cartridge unitscode UCC 201 Data Sheet
