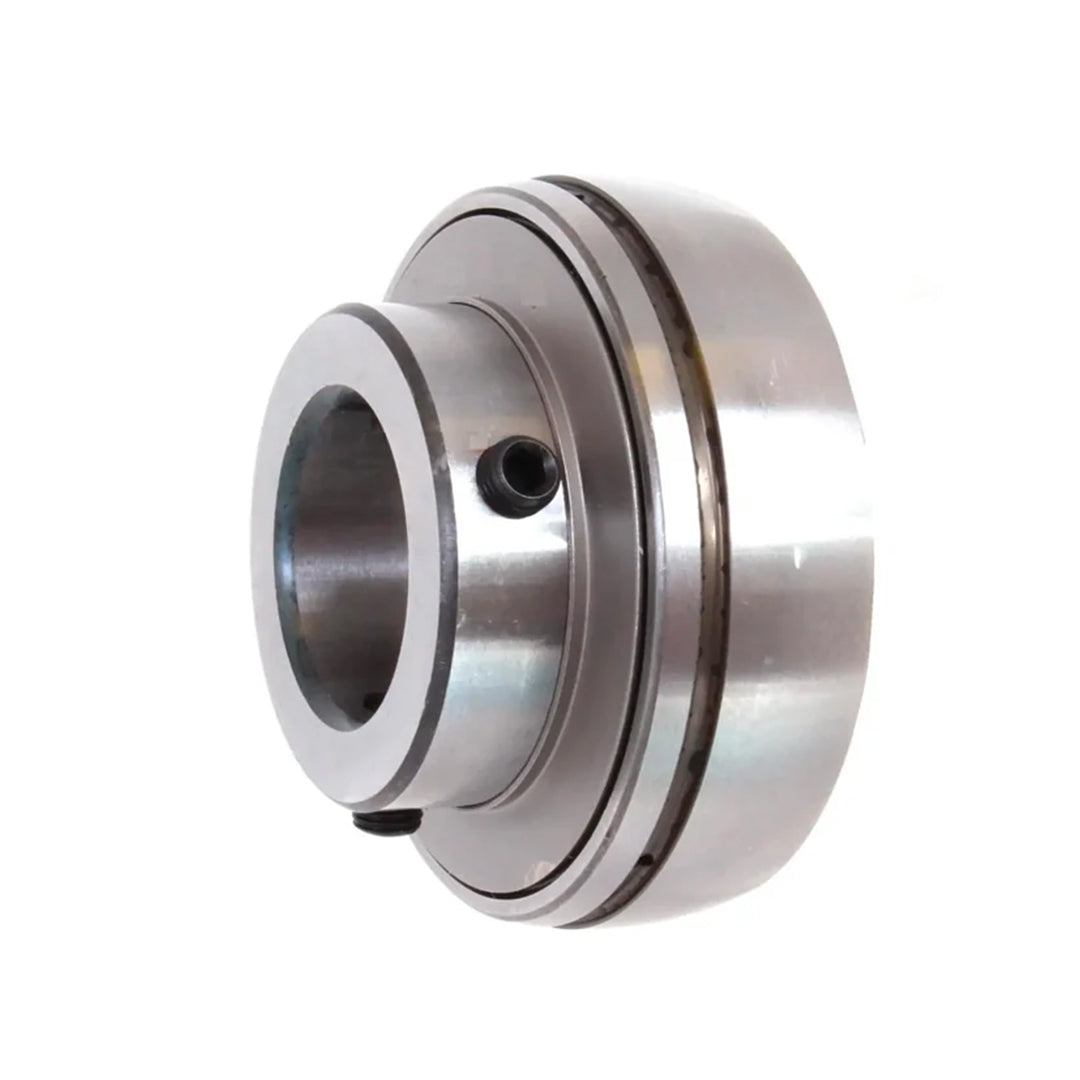

ตลับลูกปืน Bearing ASAHI Ball Bearingscode UD 204 + EE

ตลับลูกปืน Bearing ASAHI Ball Bearingscode UD 204 + EE ตลับลูกปืนแบรนด์ASAHIผู้นำด้านนวัตกรรมชิ้นส่วนเครื่องจักรจากประเทศญี่ปุ่นที่ได้รับการยอมรับในอุตสาหกรรมระดับโลกจุดเด่นของรหัสนี้คือความสามารถในการรักษาศูนย์กลางของแกนหมุนได้อย่างเที่ยงตรงแม้ในขณะที่เครื่องจักรทำงานด้วยความเร็วสูงผสานการทำงานเข้ากับเทคโนโลยีการซีลขั้นสูงที่ช่วยป้องกันฝุ่นละอองและสิ่งสกปรกไม่ให้เข้าไปทำลายชิ้นส่วนภายในได้อย่างเด็ดขาดตอบโจทย์ผู้ใช้งานที่กำลังมองหาชิ้นส่วนประกอบที่มีความแข็งแรงทนทานพร้อมยกระดับความปลอดภัยและมาตรฐานของสายการผลิตให้ดียิ่งขึ้น

คุณสมบัติ

• ล็อคเพลาด้วยปลอกเยื้องศูนย์ (Eccentric Locking Collar) รหัส EE ที่ช่วยให้การติดตั้งทำได้รวดเร็ว
• ออกแบบมาเพื่อรองรับแกนเพลาขนาดเล็กที่เน้นการหมุนไปในทิศทางเดียวอย่างต่อเนื่อง
• โครงสร้างตลับลูกปืนมีขนาดกะทัดรัด (Compact Design) ประหยัดพื้นที่ในการติดตั้งบนตัวเครื่อง
• วงแหวนลูกปืนชั้นในกว้างขึ้น เพิ่มพื้นที่สัมผัสบนแกนเพลาเพื่อลดโอกาสเกิดรอยขีดข่วนบนเพลา
• ซีลกันสิ่งสกปรกประสิทธิภาพสูงติดตั้งมาจากโรงงาน ช่วยกักเก็บสารหล่อลื่นโดยไม่ต้องเติมเพิ่ม

ข้อมูลจำเพาะ

• ตลับลูกปืนเม็ดกลมร่องลึกซีรีย์ UD พร้อมฝาปิดกันฝุ่นรหัส EE สองข้าง
• ขนาดรูเพลามาตรฐาน 20 มิลลิเมตร เหมาะสำหรับงานอุตสาหกรรมทั่วไปและระบบสายพาน
• ฝาปิดยางสังเคราะห์เสริมโครงเหล็ก (EE Seal) ป้องกันละอองน้ำและสิ่งสกปรกได้เหนือกว่า
• หล่อลื่นสำเร็จรูปด้วยจาระบีเกรดพรีเมียมจากโรงงานพร้อมใช้งานทันที
• น้ำหนักเบา ติดตั้งง่าย และให้ค่าความเร็วรอบในการทำงานสูง

Bearing No.	Dimensions mm										Basic Load Rating kg		Weight kg
	d	D	L	Bi	Be	r	n	T	W	A	ds	Dynamic C		Static Co
UD 204 + EE	20	47	31	23	17	1.5	11.5	4.5	29	4.8	M 5x0.8	1310	630	0.16
UD 205 + EE	25	52	32	23	17	1.5	11.5	4.5	34	4.8	M 6x0.75	1430	710	0.18
UD 206 + EE	30	62	36	26	19	1.5	13	5.1	40	4.8	M 6x0.75	2000	1020	0.30
UD 207 + EE	35	72	38	27	20	2	13.5	5.8	48	4.8	M 8x1	2640	1400	0.44
UD 208 + EE	40	80	40	29	21	2	14.5	6.2	53	4.8	M 8x1	2990	1600	0.56
UD 209 + EE	45	85	42	30	22	2	15	6.5	57	4.8	M 8x1	3350	1810	0.61
UD 210 + EE	50	90	43	31	23	2	15.5	6.5	63	4.8	M 8x1	3600	2010	0.70

ข้อมูลทางเทคนิค

• ตลับลูกปืนรหัส UD 204 ทำงานด้วยระบบล็อคปลอกเยื้องศูนย์ (Eccentric Collar) รหัส EE
• ขนาดกะทัดรัดของ 204 เหมาะสำหรับงานพื้นที่จำกัดและรับแรงโหลดระดับเบาถึงปานกลาง
• แหวนล็อค EE ของรุ่น UD 204 ช่วยเพิ่มแรงเสียดทานการยึดเพลาเมื่อหมุนในทิศทางเดียว
• การออกแบบแหวนในแบบกว้างข้างเดียวช่วยประหยัดพื้นที่การติดตั้งของ UD 204
• ตัวลูกปืนและปลอก EE ประกอบง่ายเพียงแค่สวมและหมุนล็อคตามทิศทางเพลา

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Ball Bearingscode UD 204 + EE Data Sheet
