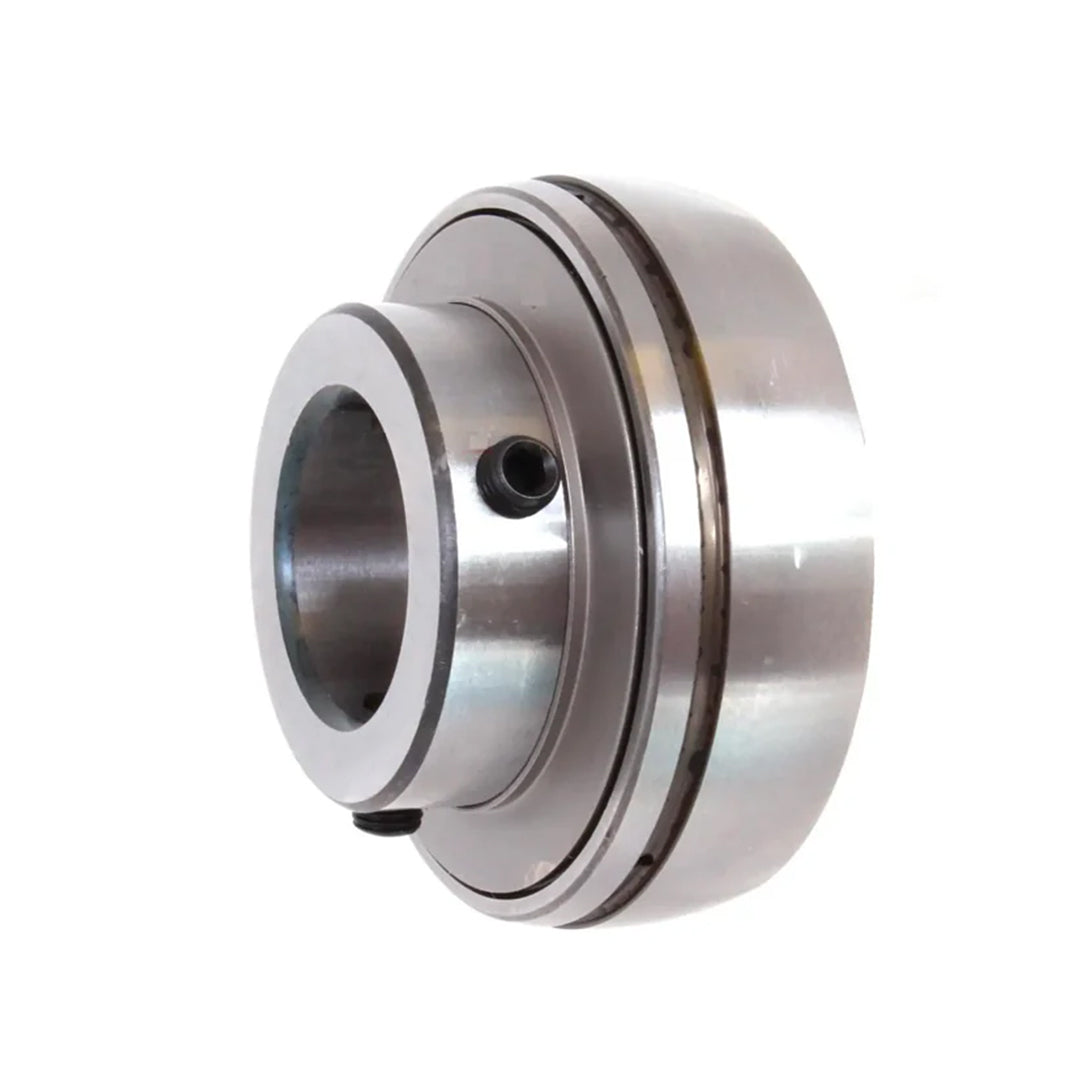

ตลับลูกปืน Bearing ASAHI Ball Bearingscode UC X10-31

ตลับลูกปืน Bearing ASAHI Ball Bearingscode UC X10-31ชุดตลับลูกปืนอุตสาหกรรมแบรนด์ASAHIรหัสUCX10-31ออกแบบมาเป็นพิเศษเพื่อรองรับเพลาขนาดใหญ่พร้อมระบบสกรูล็อคเพื่อป้องกันการเลื่อนหลุดอย่างเด็ดขาดมั่นใจในความคงทนด้วยเหล็กกล้าแบริ่งเกรดสูงที่ต้านทานการเสียดสีและรับโหลดแนวรัศมีในสภาวะแวดล้อมที่หนักหน่วงปกป้องเม็ดลูกปืนภายในด้วยระบบซีลป้องกันการรั่วซึมของสารหล่อลื่นและสกัดกั้นฝุ่นผงจากการทำงานในโรงงานช่วยให้ระบบส่งกำลังทำงานได้อย่างเต็มกำลังรักษาระดับความแม่นยำของการหมุนและยืดอายุการใช้งานของเครื่องจักรกลในระยะยาวได้อย่างดี

คุณสมบัติ

• ขนาดรูใน 1-15/16 นิ้ว ซีรีส์ Medium Duty ที่ทนทานต่อการใช้แรงบิดมหาศาลจากล้อตุนกำลัง
• แหวนด้านในขยายหน้ากว้างเต็มพิกัด เพื่อรองรับการเสียดสีและบีบรัดจากเพลาขับทรงพลัง
• ทนทานต่อรอยขีดข่วนและการสึกหรอของร่องน้ำลูกปืน (Raceway Wear) ในระยะยาว
• รองรับความเอียงของเพลาที่ตกลงมาเนื่องจากมวลน้ำหนักมาก โดยไม่ทำให้โครงสร้างลูกปืนขัดตัว
• ระบบล็อคยึดสกรูวางตำแหน่งองศาให้รัดเพลาได้สมดุลที่สุด ป้องกันการเกิดรอยคอดบนเพลาหลัก

ข้อมูลจำเพาะ

• ประเภทสินค้า: ตลับลูกปืนเม็ดกลมร่องลึก ASAHI รหัส UC X10-31
• ขนาดเพลา: รองรับเพลานิ้วขนาด 1-15/16 นิ้ว
• วัสดุตัวตลับลูกปืน: เหล็กแบริ่งโครเมียมคุณภาพพรีเมียม
• คุณสมบัติเด่น: ทนต่อแรงบิดและภาระงานหนักตลอด 24 ชั่วโมง
• การใช้งาน: ใช้ในสายพานลำเลียงขนาดใหญ่ในท่าเรือและโรงงานอุตสาหกรรม

Bearing No.	Dimensions in.											Basic Load Rating lb.		Weight lb.
	d	D	Bi	Be	r	n	m	G	ds(UNF)	T	W	Dynamic C	Static Co
UC X05-14	7/8	2.4409	1.500	0.748	0.059	0.626	0.874	0.197	1/4-28	0.201	1.594	4410	2250	0.82
UC X05-15	15/16
UC X05-16	1
UC X06-18	1 1/8	2.8346	1.689	0.787	0.059	0.689	1.000	0.236	5/16-24	0.228	1.890	5820	3090	1.01
UC X06-19	1 3/16
UC X06-20	1 1/4
UC X07-22	1 3/8	3.1496	1.937	0.827	0.079	0.748	1.189	0.315	5/16-24	0.244	2.087	6590	3530	1.63
UC X07-23	1 7/16
UC X08-24	1 1/2	3.3465	1.937	0.866	0.079	0.748	1.189	0.315	5/16-24	0.256	2.256	7390	3990	1.76
UC X09-26	1 5/8	3.5433	2.031	0.906	0.079	0.748	1.283	0.354	3/8-24	0.256	2.480	7940	4430	2.03
UC X09-27	1 11/16
UC X09-28	1 3/4
UC X10-30	1 7/8	3.9370	2.189	0.945	0.079	0.874	1.315	0.354	3/8-24	0.287	2.746	9700	5620	2.67
UC X10-31	1 15/16
UC X10-32	2
UC X11-34	2 1/8	4.3307	2.563	1.024	0.098	1.000	1.563	0.394	3/8-24	0.303	3.031	11800	6940	3.79
UC X11-35	2 3/16
UC X11-36	2 1/4
UC X12-38	2 3/8	4.7244	2.563	1.063	0.098	1.000	1.563	0.394	3/8-24	0.327	3.232	12900	7720	4.34
UC X12-39	2 7/16
UC X13-40	2 1/2	4.9213	2.937	1.142	0.098	1.189	1.748	0.472	7/16-20	0.343	3.425	14000	8380	5.14
UC X14-43	2 11/16	5.1181	3.063	1.181	0.098	1.311	1.752	0.472	7/16-20	0.362	3.602	14900	9260	5.66
UC X14-44	2 3/4
UC X15-47	2 15/16	5.5118	3.252	1.260	0.098	1.311	1.941	0.472	7/16-20	0.378	3.878	16300	10000	7.10
UC X15-48	3
UC X16-51	3 3/16	5.9055	3.374	1.339	0.118	1.343	2.031	0.472	7/16-20	0.413	4.134	18700	12100	8.40
UC X17-52	3 1/4	6.2992	3.780	1.417	0.118	1.563	2.217	0.472	1/2-20	0.437	4.390	21500	13900	10.65
UC X17-55	3 7/16
UC X18-56	3 1/2	6.6929	4.094	1.496	0.118	1.689	2.406	0.551	9/15-18	0.469	4.646	24500	15700	12.10
UC X20-63	3 15/16	7.4803	4.626	1.654	0.138	1.937	2.689	0.630	5/8-18	0.512	5.217	30200	20100	19.92
UC X20-64	4

ข้อมูลทางเทคนิค

• รหัสสินค้า UC X10-31 เฉพาะตัวตลับลูกปืนอินเสิร์ท (Insert Ball Bearing) ซีรีส์ X
• ขนาดรูเพลา (Bore Size) 1-15/16 นิ้ว (ระบบนิ้ว อ้างอิงจากรหัส -31)
• ออกแบบโครงสร้างลูกกลิ้งให้ทนทานต่อแรงกระแทกปานกลาง (Medium Duty)
• ระบบสกรูตัวหนอนล็อคแกนเพลาขนาดเกือบ 2 นิ้วได้อย่างแน่นหนา
• วัสดุรังลูกปืนทนความร้อนสูงรักษาความแม่นยำในการหมุนระยะยาว

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Ball Bearingscode UC X10-31 Data Sheet
