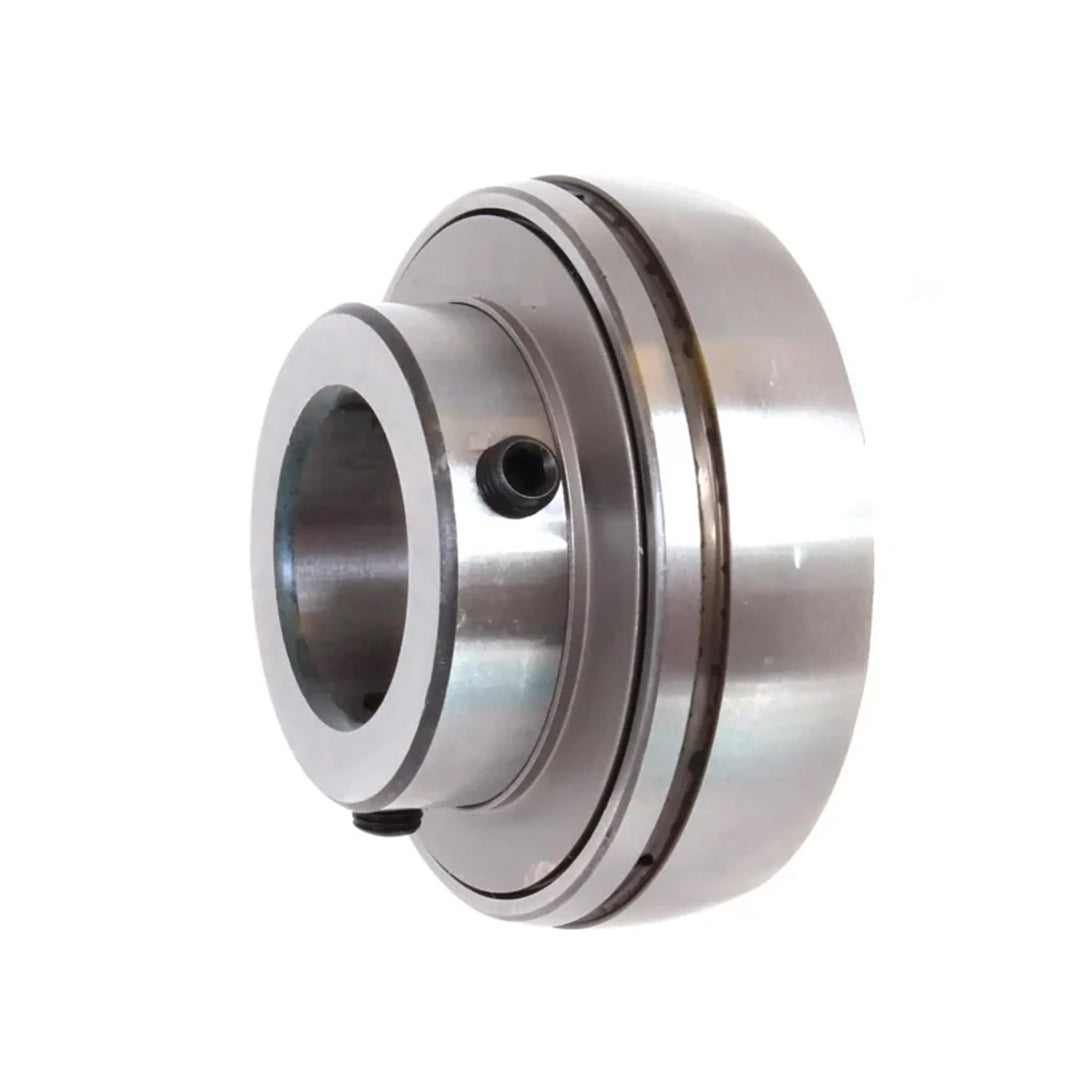

ตลับลูกปืน Bearing ASAHI Ball Bearingscode UC 212-39

ตลับลูกปืน Bearing ASAHI Ball Bearingscode UC 212-39นวัตกรรมตลับลูกปืนอุตสาหกรรมASAHIรหัสUC212-39ตลับลูกปืนอินเสิร์ทที่ออกแบบเพื่อความสะดวกในการติดตั้งและยึดเพลาด้วยสกรูตัวหนอนกันการลื่นไถลใช้วัสดุเหล็กกล้าที่ได้มาตรฐานอุตสาหกรรมจึงมีความแข็งแกร่งรองรับรอบหมุนความเร็วสูงและลดความร้อนสะสมโดดเด่นเรื่องการป้องกันสิ่งสกปรกเข้าสู่เม็ดลูกปืนทำให้ยืดอายุการใช้งานได้อย่างน่าประทับใจเป็นตัวเลือกที่สมบูรณ์แบบสำหรับเครื่องจักรอุตสาหกรรมหนักที่ต้องการความมั่นคงรักษาตำแหน่งเพลาให้ตรงและลดการสั่นสะเทือนในระบบส่งกำลัง

คุณสมบัติ

• ขนาดรู 2-7/16 นิ้ว รองรับงานวิศวกรรมหนักในกลุ่มโรงงานถลุงเหล็กหรือแปรรูปไม้
• ความจุของเม็ดลูกปืนขนาดใหญ่ช่วยเพิ่มอายุการล้า (Fatigue rating) ของโลหะให้สูงสุด
• ล็อกสกรูกับเพลาด้วยเกลียวละเอียด ป้องกันปัญหาเกลียวคลายตัวเมื่อเกิดเรโซแนนซ์
• ลดการแทรกซึมของน้ำหรือของเหลวกัดกร่อนด้วยซีลยางไนไตรล์คุณภาพสูง
• มีความสมดุลทางโครงสร้าง สามารถใช้งานในจุดที่เพลาต้องคว่ำหรือหงายได้โดยไร้ปัญหา

ข้อมูลจำเพาะ

• ประเภทสินค้า: ตลับลูกปืนเม็ดกลมร่องลึก ASAHI รหัส UC 212-39
• ขนาดเพลา: รองรับเพลานิ้วขนาด 2-7/16 นิ้ว
• วัสดุตัวตลับลูกปืน: เหล็กโครเมียมคุณภาพพรีเมียม
• คุณสมบัติเด่น: ล็อกเพลาด้วยสกรูคู่ป้องกันการลื่นไถลขณะรับโหลดสูง
• การใช้งาน: ใช้ในระบบส่งกำลังโรงงานน้ำตาลและกระดาษ

Bearing No.	Dimensions in.											Basic Load Rating lb.		Weight lb.
	d	D	Bi	Be	r	n	m	G	ds(UNF)	T	W	Dynamic C	Static Co
UC 201-8	1/2	1.8504	1.220	0.669	0.039	0.500	0.720	0.177	1/4-28	0.177	1.142	2890	1390	0.46
UC 202-9	9/15													0.42
UC202-10	5/8
UC 203-11	11/16													0.40
UC 204-12	3/4	1.8504	1.220	0.669	0.059	0.500	0.720	0.177	1/4-28	0.177	1.142	2890	1390	0.35
UC 205-14	7/8	2.0472	1.342	0.669	0.059	0.563	0.780	0.197	1/4-28	0.177	1.339	3150	1560	0.42
UC 205-15	15/16
UC 205-16	1
UC 206-17	1 1/16	2.4409	1.500	0.748	0.059	0.626	0.874	0.197	1/4-28	0.201	1.594	4410	2250	0.68
UC 206-18	1 1/8
UC 206-19	1 3/16
UC 207-20	1 1/4	2.8346	1.689	0.787	0.079	0.689	1.000	0.236	5/16-24	0.228	1.890	5820	3090	1.06
UC 207-21	1 5/16
UC 207-22	1 3/8
UC 207-23	1 7/16
UC 208-24	1 1/2	3.1496	1.937	0.827	0.079	0.748	1.189	0.315	5/16-24	0.244	2.087	6590	3530	1.37
UC 208-25	1 9/16
UC 209-26	1 5/8	3.3465	1.937	0.866	0.079	0.748	1.189	0.315	5/16-24	0.256	2.256	7390	3990	1.48
UC 209-27	1 11/16
UC 209-28	1 3/4
UC 210-30	1 7/8	3.5433	2.031	0.906	0.079	0.748	1.283	0.354	3/8-24	0.256	2.480	7940	4430	1.72
UC 210-31	1 15/16
UC 211-32	2	3.9370	2.189	0.945	0.098	0.874	1.315	0.354	3/8-24	0.287	2.756	9700	5620	2.27
UC 211-34	2 1/8
UC 211-35	2 3/16
UC 212-36	2 1/4	4.3307	2.563	1.024	0.098	1.000	1.563	0.394	3/8-24	0.303	3.031	11800	6940	3.20
UC 212-38	2 3/8
UC 212-39	2 7/16
UC 213-40	2 1/2	4.7244	2.563	1.063	0.098	1.000	1.563	0.394	3/8-24	0.327	3.232	12900	7720	3.77
UC 214-44	2 3/4	4.9213	2.937	1.142	0.098	1.189	1.748	0.472	7/16-20	0.343	3.425	14000	8380	4.54
UC 215-48	3	5.1181	3.063	1.181	0.098	1.311	1.752	0.551	7/16-20	0.362	3.602	14900	9260	4.89
UC 216-50	3 1/8	5.5118	3.252	1.260	0.118	1.311	1.941	0.551	7/16-20	0.378	3.878	16300	10000	6.22
UC 217-52	3 1/4	5.9055	3.374	1.339	0.118	1.343	2.031	0.551	7/16-20	0.413	4.134	18700	12100	7.45
UC 218-56	3 1/2	6.2992	3.780	1.417	0.118	1.563	2.217	0.591	1/2-20	0.437	4.390	21500	13900	9.57

ข้อมูลทางเทคนิค

• รหัสสินค้า UC 212-39 เฉพาะตัวตลับลูกปืนอินเสิร์ท (Insert Ball Bearing)
• ขนาดรูเพลา (Bore Size) 2-7/16 นิ้ว (ระบบนิ้ว อ้างอิงจากรหัส -39)
• พิกัดการรับภาระทางกลเหมาะสำหรับงานอุตสาหกรรมปกติ (Normal Duty)
• ยึดเพลาขับด้วยกลไกสกรูตัวหนอนป้องกันการไถลตัว
• มีร่องรับสารหล่อลื่นบนวงแหวนนอกเพื่อประสิทธิภาพการหมุน

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Ball Bearingscode UC 212-39 Data Sheet
