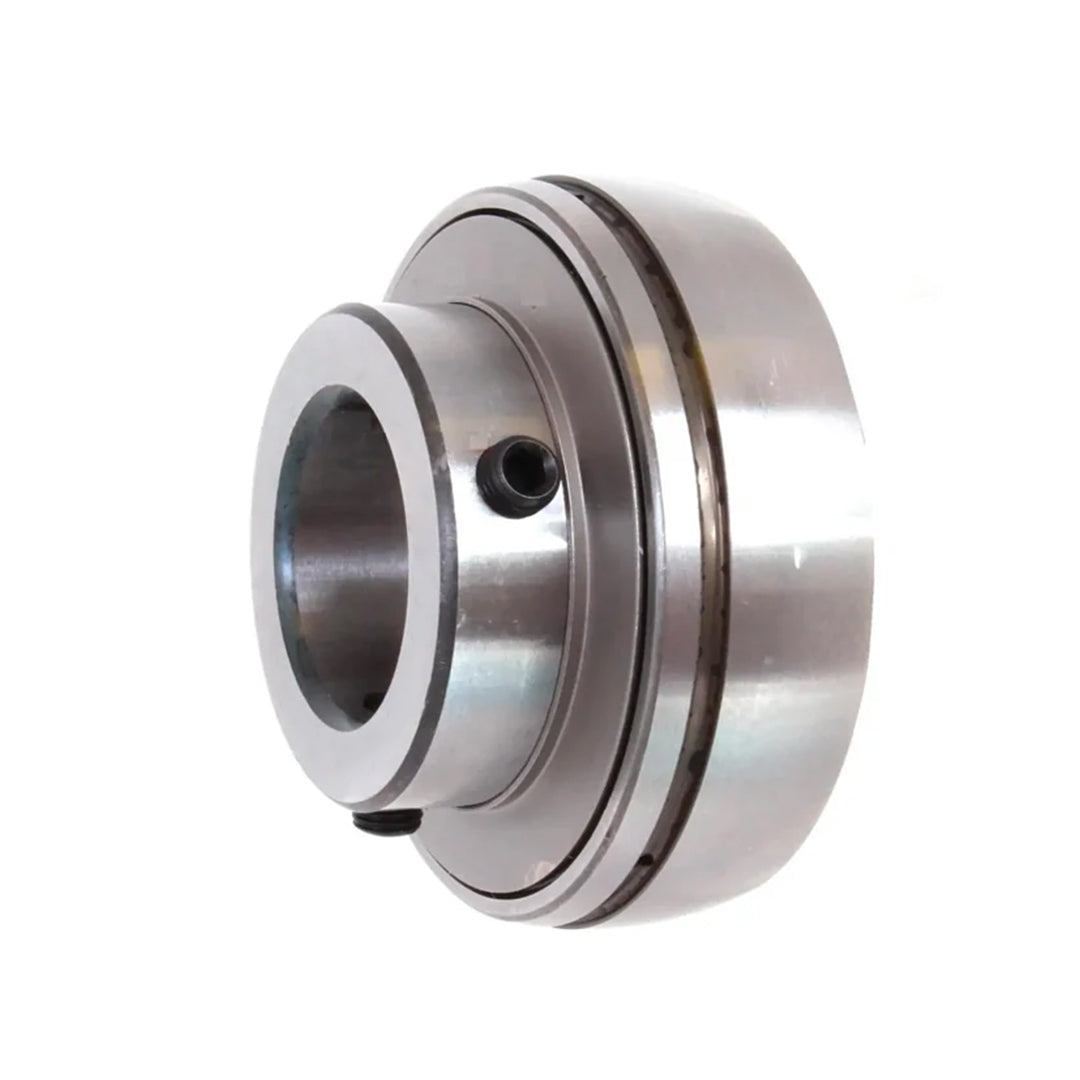

ตลับลูกปืน Bearing ASAHI Ball Bearingscode UC 212-38

แบริ่งยูนิต (Bearing Unit) ของ ASAHI เป็นชุดตลับลูกปืนพร้อมตัวเสื้อที่ถูกออกแบบให้ติดตั้งได้ง่าย แข็งแรง และรองรับการทำงานต่อเนื่องในงานอุตสาหกรรมหลากหลายประเภท โครงสร้างประกอบด้วยตลับลูกปืนแบบปิดผนึกคุณภาพสูงและเสื้อแบริ่งที่มีให้เลือกหลายรูปแบบ ช่วยให้ใช้งานได้ยืดหยุ่น ทนทานต่อฝุ่น สิ่งสกปรก และแรงสั่นสะเทือน เหมาะสำหรับเครื่องจักรที่ต้องการความเสถียรและการบำรุงรักษาต่ำ เช่น สายพานลำเลียง เครื่องจักรเกษตร อุปกรณ์โรงงาน และงานทั่วไปทุกประเภท

คุณสมบัติ

• ติดตั้งง่าย ตัวเสื้อถูกออกแบบให้ใช้งานสะดวก ลดเวลาในการประกอบ
• ทนทานสูง ใช้วัสดุเสื้อหล่อคุณภาพสูง พร้อมซีลป้องกันฝุ่นและสิ่งสกปรก
• มีหลายรุ่นหลายรูปทรง เช่น UCP, UCF, UCFL, UCT, UCPA ฯลฯ เหมาะกับการใช้งานหลากหลาย
• ความเสถียรสูง ตลับลูกปืนถูกล็อกแน่น ลดการขยับของเพลา
• รองรับโหลดและแรงกระแทกได้ดี เหมาะกับงานหนักอย่างอุตสาหกรรมอาหาร เหล็ก เครื่องจักรทั่วไป
• ซีลกันฝุ่นดีเยี่ยม โครงสร้างซีลหลายชั้นช่วยยืดอายุการใช้งาน
• รองรับการหล่อลื่นใหม่ มีจุดอัดจารบีสำหรับการบำรุงรักษา

ข้อมูลจำเพาะ

• ประเภทแบริ่งยูนิต: Pillow Block, Square Flange, Oval Flange, Take-Up, Cartridge, Light-Duty Units
• ประเภทตลับลูกปืนภายใน: UC, UK, HC และแบบล็อกเพลาอื่นๆ
• ขนาดเพลา (Bore Size): หลายช่วงตั้งแต่ขนาดเล็กจนถึงงานอุตสาหกรรมหนัก
• วัสดุตัวเสื้อ: เหล็กหล่อ (Cast Iron), สแตนเลส, พลาสติกสำหรับงานเฉพาะทาง
• ประเภทซีล: ซีลกันฝุ่นคู่, ซีลสำหรับงานหนัก, ซีลกันน้ำ
• จุดอัดจาระบี: รองรับการหล่อลื่นเพิ่มตามรอบการใช้งาน
• รองรับการติดตั้งได้หลายแบบ: หน้าแปลน, แบบฐานนอน, แบบแขวน, แบบปรับความตึง

Bearing No.	Dimensions in.											Basic Load Rating lb.		Weight lb.
	d	D	Bi	Be	r	n	m	G	ds(UNF)	T	W	Dynamic C	Static Co
UC 201-8	1/2	1.8504	1.220	0.669	0.039	0.500	0.720	0.177	1/4-28	0.177	1.142	2890	1390	0.46
UC 202-9	9/15													0.42
UC202-10	5/8
UC 203-11	11/16													0.40
UC 204-12	3/4	1.8504	1.220	0.669	0.059	0.500	0.720	0.177	1/4-28	0.177	1.142	2890	1390	0.35
UC 205-14	7/8	2.0472	1.342	0.669	0.059	0.563	0.780	0.197	1/4-28	0.177	1.339	3150	1560	0.42
UC 205-15	15/16
UC 205-16	1
UC 206-17	1 1/16	2.4409	1.500	0.748	0.059	0.626	0.874	0.197	1/4-28	0.201	1.594	4410	2250	0.68
UC 206-18	1 1/8
UC 206-19	1 3/16
UC 207-20	1 1/4	2.8346	1.689	0.787	0.079	0.689	1.000	0.236	5/16-24	0.228	1.890	5820	3090	1.06
UC 207-21	1 5/16
UC 207-22	1 3/8
UC 207-23	1 7/16
UC 208-24	1 1/2	3.1496	1.937	0.827	0.079	0.748	1.189	0.315	5/16-24	0.244	2.087	6590	3530	1.37
UC 208-25	1 9/16
UC 209-26	1 5/8	3.3465	1.937	0.866	0.079	0.748	1.189	0.315	5/16-24	0.256	2.256	7390	3990	1.48
UC 209-27	1 11/16
UC 209-28	1 3/4
UC 210-30	1 7/8	3.5433	2.031	0.906	0.079	0.748	1.283	0.354	3/8-24	0.256	2.480	7940	4430	1.72
UC 210-31	1 15/16
UC 211-32	2	3.9370	2.189	0.945	0.098	0.874	1.315	0.354	3/8-24	0.287	2.756	9700	5620	2.27
UC 211-34	2 1/8
UC 211-35	2 3/16
UC 212-36	2 1/4	4.3307	2.563	1.024	0.098	1.000	1.563	0.394	3/8-24	0.303	3.031	11800	6940	3.20
UC 212-38	2 3/8
UC 212-39	2 7/16
UC 213-40	2 1/2	4.7244	2.563	1.063	0.098	1.000	1.563	0.394	3/8-24	0.327	3.232	12900	7720	3.77
UC 214-44	2 3/4	4.9213	2.937	1.142	0.098	1.189	1.748	0.472	7/16-20	0.343	3.425	14000	8380	4.54
UC 215-48	3	5.1181	3.063	1.181	0.098	1.311	1.752	0.551	7/16-20	0.362	3.602	14900	9260	4.89
UC 216-50	3 1/8	5.5118	3.252	1.260	0.118	1.311	1.941	0.551	7/16-20	0.378	3.878	16300	10000	6.22
UC 217-52	3 1/4	5.9055	3.374	1.339	0.118	1.343	2.031	0.551	7/16-20	0.413	4.134	18700	12100	7.45
UC 218-56	3 1/2	6.2992	3.780	1.417	0.118	1.563	2.217	0.591	1/2-20	0.437	4.390	21500	13900	9.57

ข้อมูลทางเทคนิค

• ค่ารับโหลดรัศมีและรับแรงกระแทกสูง เหมาะสำหรับงานหมุนความเร็วต่ำถึงปานกลาง
• อุณหภูมิการทำงาน: ใช้งานได้ในช่วงอุณหภูมิทั่วไปของโรงงานอุตสาหกรรม
• ความเร็วรอบ: รองรับรอบการหมุนตามชนิดของตลับลูกปืน UC/UK
• โครงสร้างซีลหลายชั้น ป้องกันสิ่งสกปรก ช่วยยืดอายุการใช้งาน
• ระบบหล่อลื่น: รองรับการอัดจาระบีเพิ่มเติมเพื่อเพิ่มประสิทธิภาพ
• ค่าความคลาดเคลื่อนมาตรฐาน JIS/ISO เหมาะสำหรับงานที่ต้องการความแม่นยำ
• ความแข็งแรงของตัวเสื้อสูง ช่วยลดการสั่นและยืดอายุการใช้งานเครื่องจักร

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Ball Bearingscode UC 212-38 Data sheet
