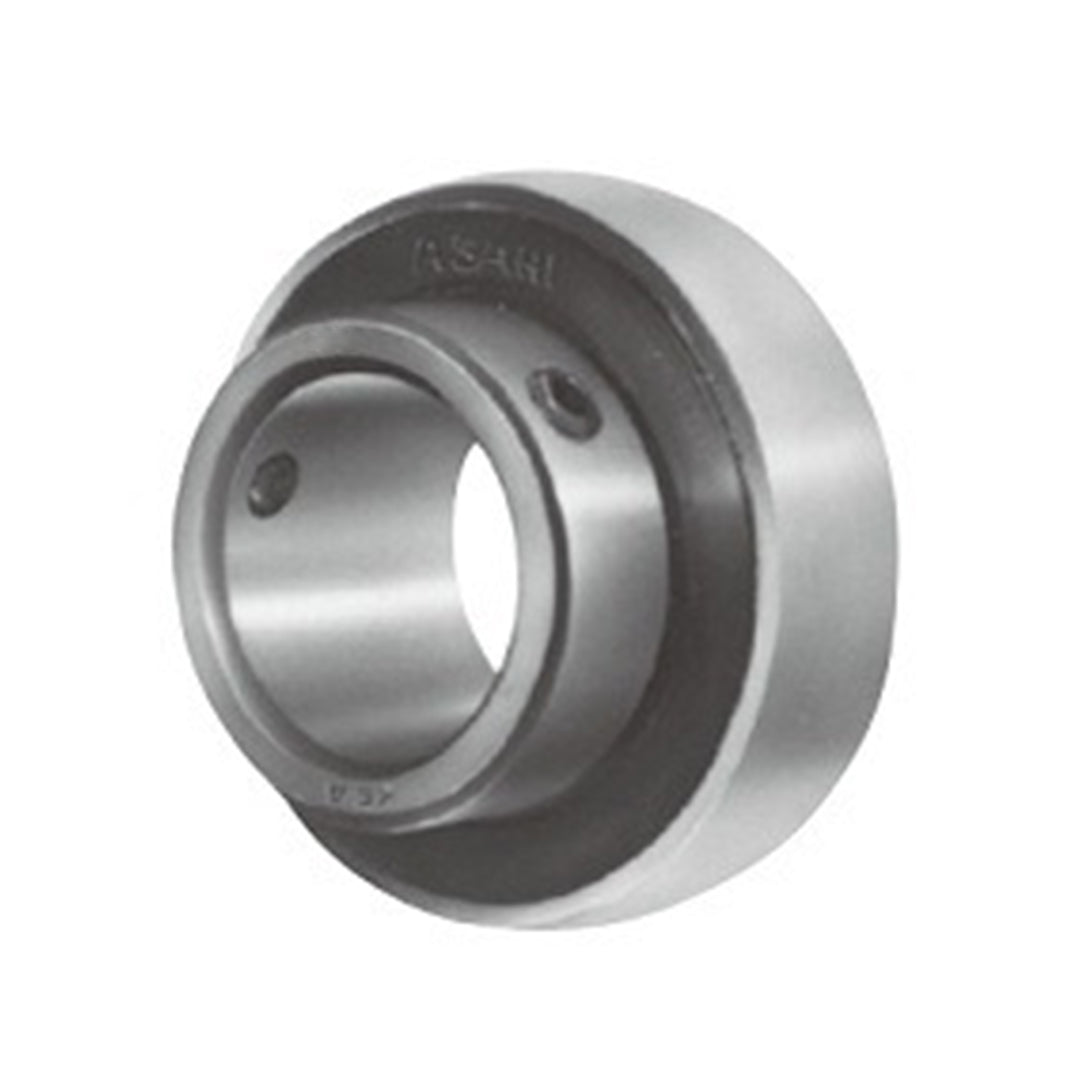

ตลับลูกปืน Bearing ASAHI Ball Bearingscode B 7-20

ตลับลูกปืน Bearing ASAHI Ball Bearingscode B 7-20 เพิ่มเสถียรภาพให้ระบบกลไกของคุณด้วยตลับลูกปืนแบรนด์ASAHIซึ่งโดดเด่นในเรื่องความแม่นยำและมาตรฐานการผลิตจากญี่ปุ่นอุปกรณ์ตลับลูกปืนรุ่นนี้ได้รับการพัฒนาขึ้นมาเป็นพิเศษเพื่อตอบสนองความต้องการในงานที่ต้องเผชิญกับแรงสั่นสะเทือนและแรงกระแทกมีการพัฒนาระบบป้องกันความชื้นและสารเคมีกัดกร่อนซึ่งเป็นปัจจัยสำคัญที่ช่วยรักษาสภาพของโลหะให้คงความแข็งแรงได้ยาวนานยิ่งขึ้นตอบโจทย์ผู้ใช้งานที่กำลังมองหาชิ้นส่วนประกอบที่มีความแข็งแรงทนทานพร้อมยกระดับความปลอดภัยและมาตรฐานของสายการผลิตให้ดียิ่งขึ้น

คุณสมบัติ

• ออกแบบมาเพื่อรองรับเพลาขนาด 1-1/4 นิ้ว ใช้ระบบล็อคด้วยสกรูตัวหนอนที่มีความแม่นยำสูง
• ทนทานต่อแรงเค้นและแรงเฉือนที่เกิดจากการหมุนของแกนเพลายาวในอุตสาหกรรมผลิตกระดาษ
• รังยึดสามารถต้านทานความเร็วรอบสูงสุดของมอเตอร์ได้โดยไม่เกิดการบิดเบี้ยวหรือเสียศูนย์
• ชุดซีลได้รับการปรับปรุงให้ลดแรงเสียดทาน พร้อมฟังก์ชันการป้องกันฝุ่นและน้ำมันอย่างสมบูรณ์
• ช่วยประหยัดต้นทุนในการบำรุงรักษาด้วยการเป็นตลับลูกปืนชนิดไร้การเติมจาระบีซ้ำ (Maintenance-free)

ข้อมูลจำเพาะ

• ตลับลูกปืนเม็ดกลมรหัส B 7-20 ขนาดเฉพาะสำหรับงานส่งกำลังเครื่องจักรกล
• ความสามารถในการรับภาระโหลดสมดุลทั้งแนวรัศมีและแนวแกนเบื้องต้น
• โครงสร้างกรงลูกปืนและเม็ดบอลได้มาตรฐานความกลมระดับสูง
• ช่วยยืดอายุการใช้งานของเพลาขับและลดรอบความถี่ในการซ่อมบำรุง
• ซีลปิดมิดชิดป้องกันความชื้นและฝุ่นละอองเข้าสู่ภายใน

Bearing No.	Dimensions in.										Basic Load Rating lb.		Weight lb.
	d	D	Bi	Be	r	n	m	G	ds(UNF)	W	Dynamic C	Static Co
B 1-8	1/2	1.5748	0.866	0.472	0.039	0.236	0.630	0.157	10-32	0.972	2150	1000	0.22
B 2-9	9/16												0.20
B 2-10	5/8
B 3-11	11/16												0.15
B 4-12	3/4	1.8504	0.972	0.551	0.059	0.276	0.697	0.177	10-32	1.142	2890	1390	0.26
B 5-14	7/8	2.0472	1.063	0.591	0.059	0.295	0.767	0.197	1/4-28	1.339	3150	1560	0.35
B 5-15	15/16
B 5-16	1
B 6-18	1 1/8	2.4409	1.193	0.630	0.059	0.315	0.878	0.197	1/4-28	1.594	4410	2250	0.55
B 6-19	1 3/16
B 7-20	1 1/4	2.8346	1.295	0.669	0.079	0.335	0.961	0.236	5/16-24	1.890	5820	3090	0.84
B 7-21	1 5/16
B 7-22	1 3/8
B 7-23	1 7/16

ข้อมูลทางเทคนิค

• ตลับลูกปืน B 7-20 รองรับเพลา 1-1/4 นิ้ว ใช้ระบบล็อคเกลียวตัวหนอนแบบดั้งเดิมที่มั่นคง
• รหัส B 7-20 มีความสามารถในการรับโหลดแบบเรเดียลสูงที่สุดในกลุ่มซีรีส์ B ไซส์นิ้วระดับนี้
• แหวนในของรหัส 7-20 กว้างพอที่จะรักษาสมดุลของเพลา 1-1/4 นิ้ว ไม่ให้แกว่งตัว
• การหล่อลื่นที่ออกแบบมาในรุ่น B 7-20 ช่วยระบายความร้อนได้ดีเยี่ยมระหว่างการหมุนรอบสูง
• นิยมประกอบในเสื้อลูกปืนตุ๊กตาสำหรับงานเครื่องเลื่อยไม้เพลา 1-1/4 นิ้ว สเปค B 7-20

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Ball Bearingscode B 7-20 Data Sheet
