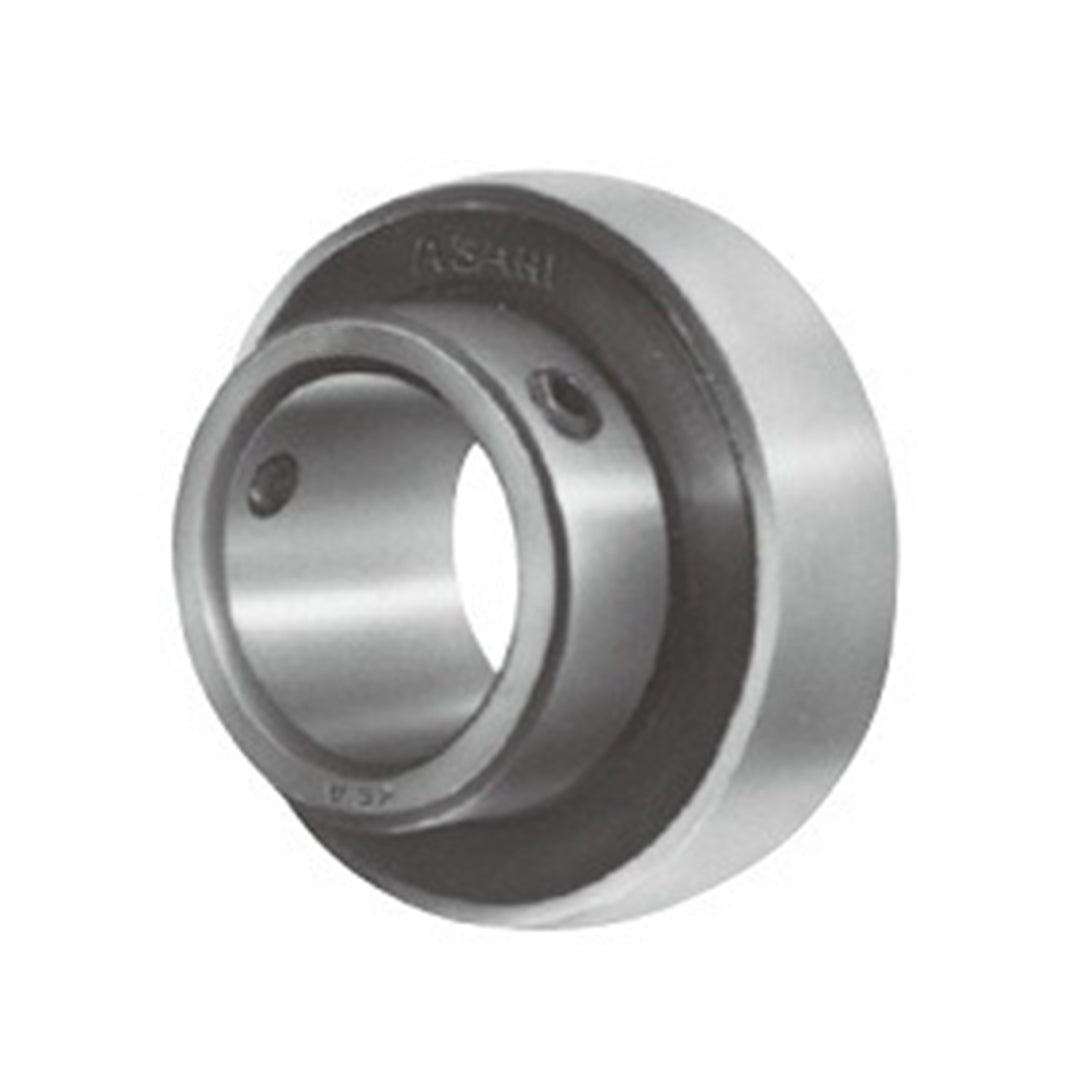

ตลับลูกปืน Bearing ASAHI Ball Bearingscode B 1

ตลับลูกปืน Bearing ASAHI Ball Bearingscode B 1 เพิ่มเสถียรภาพให้ระบบกลไกของคุณด้วยตลับลูกปืนแบรนด์ASAHIซึ่งโดดเด่นในเรื่องความแม่นยำและมาตรฐานการผลิตจากญี่ปุ่นสำหรับสินค้ารหัสนี้ถูกออกแบบทางวิศวกรรมมาเพื่อรองรับการรับน้ำหนักที่เหนือกว่าและลดแรงเสียดทานได้อย่างยอดเยี่ยมด้วยการออกแบบระยะห่างภายในที่เหมาะสมจึงช่วยลดการสูญเสียพลังงานกลและป้องกันการขยายตัวของโลหะเมื่ออุณหภูมิสูงขึ้นตอบโจทย์ผู้ใช้งานที่กำลังมองหาชิ้นส่วนประกอบที่มีความแข็งแรงทนทานพร้อมยกระดับความปลอดภัยและมาตรฐานของสายการผลิตให้ดียิ่งขึ้น

คุณสมบัติ

• ระบบล็อคตำแหน่งบนแกนเพลาด้วยสกรูตัวหนอน (Set Screw) สองตำแหน่งที่วงแหวนด้านใน
• รูปทรงตลับลูกปืนกะทัดรัดพิเศษ ออกแบบมาเพื่อรองรับภาระงานเบา (Light Duty) โดยเฉพาะ
• รูในเป็นแบบทรงกระบอกเรียบ (Cylindrical Bore) สามารถสวมเข้ากับเพลามิลลิเมตรได้ทันที
• ติดตั้งระบบป้องกันฝุ่นละอองพื้นฐาน ช่วยรักษาคุณภาพความหนืดของจาระบีด้านในได้ยาวนาน
• สามารถประกอบเข้ากับหน้าแปลนเสื้อตุ๊กตาเหล็กหล่อหรือเหล็กปั๊มได้อย่างลงตัวและสวยงาม

ข้อมูลจำเพาะ

• ตลับลูกปืนเม็ดกลมซีรีส์ B รหัส B 1 ขนาดกะทัดรัดสำหรับงานละเอียด
• ออกแบบโครงสร้างหน้าตัดบางพิเศษประหยัดพื้นที่ในการติดตั้งในเครื่องจักรขนาดเล็ก
• เม็ดลูกปืนขนาดจิ๋วเรียงตัวแม่นยำให้การเคลื่อนที่ราบรื่นไม่มีสะดุด
• เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ มอเตอร์จิ๋ว และเครื่องมือวัดความเที่ยงตรง
• ลดแรงเสียดทานภายในได้อย่างยอดเยี่ยมในย่านความเร็วสูง

Bearing No.	Dimensions mm										Basic Load Rating kg		Weight kg
	d	D	Bi	Be	r	n	m	G	ds	W	Dynamic C	Static Co
B 1	12	40	22	12	1	6	16	4	M5×0.8	24.7	975	455	0.10
B 2	15	40	22	12	1	6	16	4	M5×0.8	24.7	975	455	0.09
B 3	17	40	22	12	1	6	16	4	M5×0.8	24.7	975	455	0.07
B 4	20	47	24.7	14	1.5	7	17.7	4.5	M5×0.8	29	1310	630	0.12
B 5	25	52	27	15	1.5	7.5	19.5	5	M6×0.75	34	1430	710	0.16
B 6	30	62	30.3	16	1.5	8	22.3	5	M6×0.75	40.5	2000	1020	0.25
B 7	35	72	32.9	17	2	8.5	24.4	6	M8×1	48	2640	1400	0.38

ข้อมูลทางเทคนิค

• ตลับลูกปืนรหัส B 1 เป็นซีรีส์สำหรับงานเบา ล็อคเพลาด้วยระบบสตัดเกลียวหนอน (Set Screw)
• ขนาดกะทัดรัดพิเศษของ B 1 ออกแบบมาเพื่อประหยัดพื้นที่ในเครื่องจักรขนาดเล็ก
• แหวนในของรุ่น B 1 ถูกขยายความกว้างเพียงเล็กน้อยเพื่อรักษาน้ำหนักให้เบาที่สุด
• มีรูปทรงแหวนนอกแบบผิวโค้งมน (Spherical) ช่วยปรับศูนย์อัตโนมัติเมื่อเพลาเอียง
• เหมาะสำหรับแกนเพลามิลลิเมตรขนาดเล็กในเครื่องพิมพ์หรือเครื่องแพ็คขนาดจิ๋วสเปค B 1

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Ball Bearingscode B 1 Data Sheet
