ตลับลูกปืน Bearing ASAHI adjustable flange unitscode UCFA 204

ตลับลูกปืน Bearing ASAHI adjustable flange unitscode UCFA 204จากASAHIถูกออกแบบมายกระดับมาตรฐานระบบกลไกดีไซน์หน้าแปลนแบบปรับระยะได้ช่วยให้การจัดแนวเพลาและตั้งค่าความตึงทำได้อย่างอิสระคำนวณการรับแรงมาเพื่อรองรับแรงรุนและแนวรัศมีอย่างมีประสิทธิภาพสูงสุดฝาปิดและซีลถูกออกแบบเพื่อสกัดกั้นฝุ่นผงไม่ให้เข้าไปทำลายชิ้นส่วนเป็นส่วนประกอบสำคัญช่วยยืดอายุเครื่องจักรกลและเพิ่มความปลอดภัยการทำงาน

คุณสมบัติ

• รุ่นใหญ่ทนทานพิเศษสำหรับงานหนักที่ต้องการฟังก์ชันปรับตั้งระยะหน้าแปลนอย่างคล่องตัว
• หน้าแปลนยึดแบบ 3 รู (Three-bolt Flange Bracket) กระจายแรงยึดออกเป็นรูปสามเหลี่ยม ช่วยเพิ่มความมั่นคงในการรับแรงหมุนในทิศทางเฉพาะตัว
• ดีไซน์รูปทรงสามเหลี่ยม 3 รูร้อยน็อต เหมาะสำหรับการติดตั้งบนผนังเครื่องจักรหรือจุดที่จำกัดพื้นที่ด้านข้าง
• กระจายน้ำหนักและแรงกดได้สมดุลกว่าแบบ 2 รูในบางลักษณะงาน ช่วยลดจุดรวมความเค้นบนโครงสร้าง
• เสื้อเหล็กหล่อขึ้นรูปแข็งแรง ทนทานต่อการใช้งานต่อเนื่องในโรงงานอุตสาหกรรม เม็ดลูกปืนคุณภาพสูงลดแรงเสียดทาน

ข้อมูลจำเพาะ

• รุ่นใหญ่พิเศษสำหรับงานขับเคลื่อนแกนเพลาขนาดมหึมา
• ตัวเรือนหน้าแปลนเหล็กหล่อหนาพิเศษต้านทานแรงกระแทกสูงสุด
• เม็ดลูกปืนเกรดพรีเมียมรับน้ำหนักโหลดในแนวรัศมีและแนวแกน
• ระบบหล่อลื่นภายในช่วยลดการเสียดสีและยืดอายุการใช้งาน
• เหมาะสำหรับอุตสาหกรรมหนัก โรงงานปูนซีเมนต์ และงานเหมือง

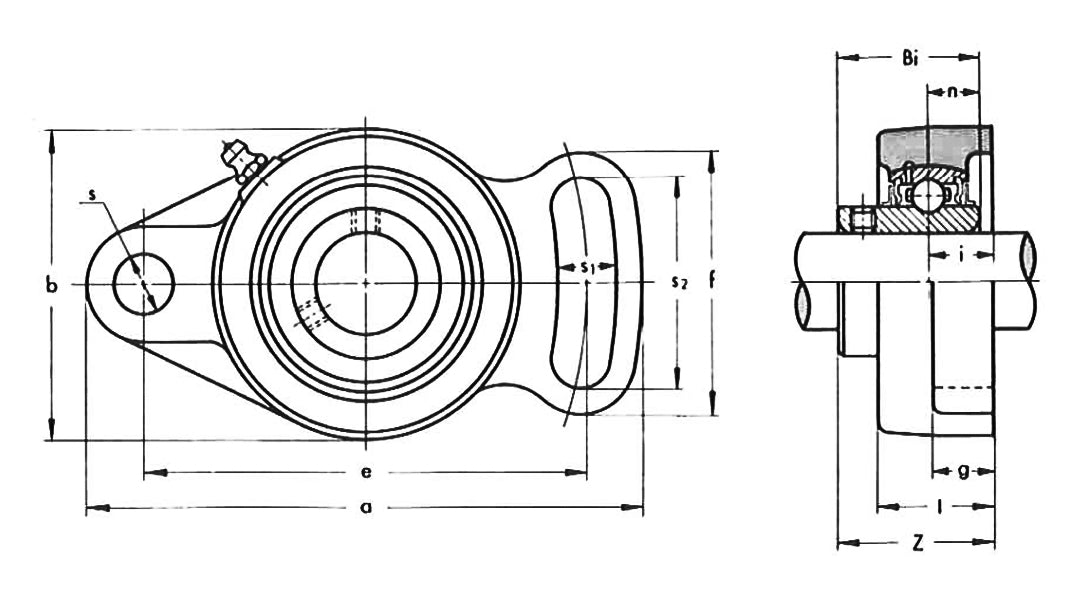

Unit No.	Shaft Diam. mm	Dimensions mm												Bolt Size mm	Bearing No.	Housing No.	Weight kg
		a	e	i	g	l	s	s1	s2	b	f	Z	Bi					n
UCFA 201	12	102	78	15	12	25.5	10	10	40	60	54	33.3	31	12.7	M8	UC 201	FA 204	0.50
UCFA 202	15	102	78	15	12	25.5	10	10	40	60	54	33.3	31	12.7	M8	UC 202	FA 204	0.49
UCFA 203	17	102	78	15	12	25.5	10	10	40	60	54	33.3	31	12.7	M8	UC 203	FA 204	0.48
UCFA 204	20	102	78	15	12	25.5	10	10	40	60	54	33.3	31	12.7	M8	UC 204	FA 204	0.46
UCFA 205	25	125	98	16	14	27	12	13	51	68	65	35.7	34.1	14.3	M10	UC 205	FA 205	0.66
UCFA 206	30	144	117	18	14	31	12	13	58	80	72	40.2	38.1	15.9	M10	UC 206	FA 206	1.0
UCFA 207	35	161	130	19	16	34	14	15	66	90	82	44.4	42.9	17.5	M12	UC 207	FA 207	1.4
UCFA 208	40	175	144	21	16	36	14	15	71	100	87	51.2	49.2	19	M12	UC 208	FA 208	1.7
UCFA 209	45	181	148	22	18	38	16	17	72	108	90	52.2	49.2	19	M14	UC 209	FA 209	2.0
UCFA 210	50	190	157	22	18	40	16	17	76	115	94	54.6	51.6	19	M14	UC 210	FA 210	2.4
UCFA 211	55	219	184	25	20	43	16	17	86	130	104	58.4	55.6	22.2	M14	UC 211	FA 211	3.4

ข้อมูลทางเทคนิค

• ขนาดมาตรฐานยอดนิยมในซีรีส์หน้าแปลนปรับตำแหน่งได้ UCFA
• ตัวเรือนเหล็กหล่อคุณภาพสูงรับน้ำหนักในแนวรัศมีได้ดีเยี่ยม
• สกรูล็อกเพลาคู่เพิ่มความมั่นคงป้องกันการหมุนฟรี
• จาระบีบรรจุสำเร็จรูปทนความร้อนสูงใช้งานได้ทันที
• ดูแลรักษาง่ายและมีอายุการใช้งานยาวนาน

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI adjustable flange unitscode UCFA 204 Data Sheet
