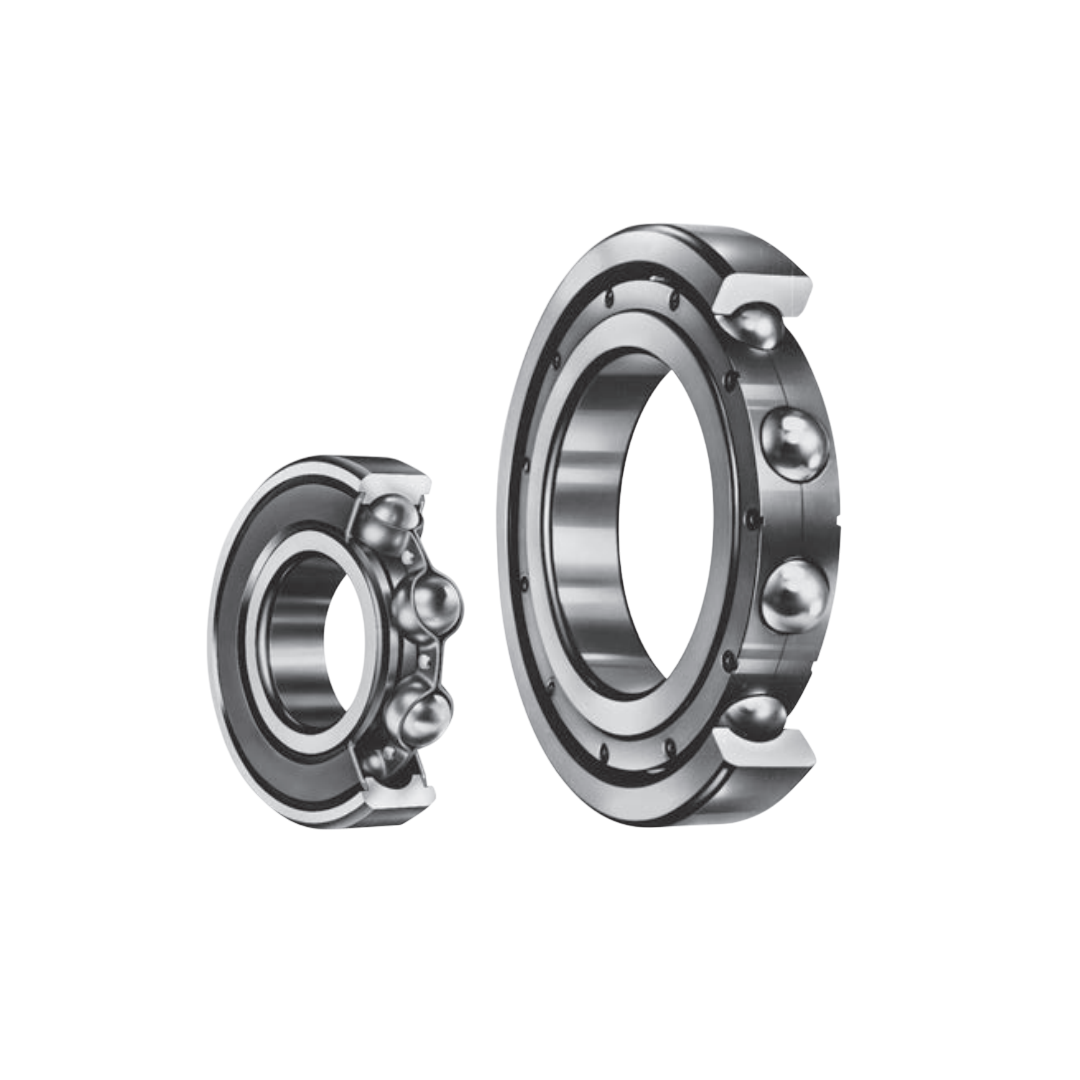

ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส 6221NR ขนาด 105×190×36
ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส 6221NR ขนาด 105×190×36
KOYO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส 6221NR ขนาด 105×190×36
ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearings) จากแบรนด์ KOYO ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมต่างๆ ทั้งด้านเครื่องจักรกลทั่วไป เครื่องใช้ไฟฟ้า ระบบส่งกำลัง ไปจนถึงยานยนต์ เนื่องจากความสามารถในการรับแรงที่ยอดเยี่ยม ความทนทานต่อการใช้งานในระยะยาว และความแม่นยำในการหมุน หนึ่งในจุดเด่นของตลับลูกปืนเม็ดกลมร่องลึก KOYO คือโครงสร้างภายในที่ถูกออกแบบมาให้มีร่องรอบวงแหวนทั้งด้านในและด้านนอก ซึ่งช่วยให้สามารถรองรับแรงในแนวรัศมี (Radial Load) ได้อย่างมีประสิทธิภาพ และยังสามารถรองรับแรงในแนวแกน (Axial Load) ได้ทั้งสองทิศทางอีกด้วย โดยเฉพาะรุ่นที่มีฝาปิดซีลหรือฝาปิดโลหะ จะสามารถป้องกันสิ่งสกปรก ฝุ่น หรือความชื้นเข้าสู่ด้านในของลูกปืนได้ดี จึงช่วยยืดอายุการใช้งานโดยไม่ต้องบำรุงรักษาบ่อยครั้ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
| รายการ | ชนิดมีร่องแหวนล็อก (NR) | ชนิดมีแหวนล็อกพร้อมใช้งาน (NR + Snap Ring) |
| โครงสร้าง | ลูกปืนเม็ดกลมร่องลึก แถวเดี่ยว | เช่นเดียวกับแบบ NR แต่มีแหวนล็อกแถมมา |
| ร่องแหวนล็อก | มีร่องที่วงแหวนด้านนอกสำหรับใส่แหวนล็อก | มีร่อง + แหวนล็อก (C-clip) มาจากโรงงาน |
| วัสดุ | เหล็กกล้าชุบแข็ง | เหล็กกล้าชุบแข็ง + แหวนเหล็ก |
| จุดเด่น | ช่วยยึดตำแหน่งลูกปืนด้านแนวรัศมีได้ | พร้อมติดตั้ง ลดเวลาประกอบ |
| ความแม่นยำ | มาตรฐาน JIS/ISO | มาตรฐานเดียวกัน |
| ประเภทฝาปิด | สามารถมีแบบเปิด, ฝาครอบ (ZZ), หรือซีลปิด (2RS) ร่วมได้ |
การติดตั้ง
- ตรวจสอบร่องล็อก ว่าตรงกับแหนบล็อกหรือตำแหน่งยึดของ housing
- ใส่แหวนล็อก (C-clip) เข้ากับร่องให้แนบสนิท โดยต้องมีเครื่องมือช่วยในการใส่
- กดลูกปืนเข้าเพลา/โครง ด้วยแรงที่เหมาะสมโดยไม่ทำให้แหวนล็อกบิดเบี้ยว
- ห้ามใส่แหวนล็อกผิดด้าน เพราะอาจทำให้ลูกปืนหมุนไม่ตรงศูนย์
- ระวังไม่ให้แหวนล็อกหลุดหรือกระเด็นขณะติดตั้ง
การใช้งาน
- ลูกปืนที่มีร่องและแหวนล็อก เหมาะกับงานที่ต้อง จำกัดการเคลื่อนที่ด้านแนวรัศมีของตัวลูกปืน เช่น
- พัดลมอุตสาหกรรม
- มอเตอร์ที่ต้องการจำกัดตำแหน่งลูกปืนในโครง
- ระบบลำเลียง (conveyors)
- ปั๊มน้ำและมอเตอร์แบบแนวนอน
- อุปกรณ์ที่ใช้โครง housing แบบวงกลมหรือกล่องที่ไม่มีฝาปิดดันลูกปืน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| เส้นผ่านศูนย์กลางใน (d) มม. | 105 |
| เส้นผ่านศูนย์กลางนอก (D) มม. | 190 |
| ความกว้าง (B) มม. | 36 |
| รัศมีมุมลบขั้นต่ำ (r min.) มม. | 2.1 |
| รัศมีมุมลบขั้นต่ำที่ตำแหน่งที่ 1 (r1 min.) มม. | 0.5 |
| กำลังรับโหลดไดนามิก (Cr) (kN) | 166 |
| กำลังรับโหลดสถิต (Cor) (kN) | 105 |
| ขีดจำกัดโหลดเมื่อเกิดความล้า (Cu) (kN) | 5.70 |
| ค่าสัมประสิทธิ์ f0 | 14.4 |
| ความเร็วสูงสุดที่อนุญาต (รอบ/นาที) ใช้จาระบี (Grease lubrication) | 3 300 |
| ความเร็วสูงสุดที่อนุญาต (รอบ/นาที) ใช้น้ำมันหล่อลื่น (Oil lubrication) | 3 900 |
| หมายเลขแบริ่งมีแหวนล็อก (With locating snap ring) | 6221NR |
| ขนาดร่องสำหรับแหวนล็อก D₁ max. (มม.) | 183.64 |
| ขนาดร่องสำหรับแหวนล็อก a max. (มม.) | 5.69 |
| ขนาดร่องสำหรับแหวนล็อก b ±0.15 (มม.) | 3.65 |
| ขนาดร่องสำหรับแหวนล็อก r₀ max. (มม.) | 0.6 |
| ขนาดแหวนล็อก D₂ max. (มม.) | 202.9 |
| ขนาดแหวนล็อก f ±0.05 (มม.) | 3.05 |
| ขนาดติดตั้ง dₐ min. (มม.) | 116 |
| ขนาดติดตั้ง Dₐ max. (มม.) | 179 |
| ขนาดติดตั้ง Dₓ min. (มม.) | 205 |
| ขนาดติดตั้ง Cᵧ max. (มม.) | 8.44 |
| ขนาดติดตั้ง rₐ max. (มม.) | 2 |
| ขนาดติดตั้ง r_b max. (มม.) | 0.5 |
| น้ำหนัก (กก.) | 3.70 |
| หมายเลขแบริ่ง | 6221N |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภท | รายละเอียด |
| ชนิดมีร่องแหวนล็อก (Snap Ring Groove) | มีร่องที่วงแหวนรอบนอกเพื่อใส่แหวนล็อก รหัสต่อท้ายรุ่น N |
| ชนิดมีร่องและแหวนล็อก (พร้อมแหวนล็อก) | มีร่องและมาพร้อมแหวนล็อก (Retaining Ring) รหัสต่อท้ายรุ่น NR |
| การติดตั้ง | ง่ายในโครงเครื่องที่มีขนาดจำกัด |
| การกำหนดตำแหน่ง | ใช้กำหนดตำแหน่งลูกปืนในแนวรัศมีหรือตามแนวแกน |
| การลดชิ้นส่วนประกอบ | ลดการใช้ฝาปิด/แปลน หรือชิ้นส่วนยึดอื่นๆ |
| ข้อได้เปรียบในการประกอบ | ประหยัดพื้นที่และเวลาในการประกอบ |
| โครงสร้าง | ลูกปืนร่องลึกแถวเดี่ยว |
| ร่อง Snap Ring | อยู่บนวงแหวนรอบนอก |
| วัสดุ | วงแหวนและลูกปืนเป็นเหล็กกล้า SUJ2 |
| แหวนล็อก | ทำจากเหล็กสปริง ชุบแข็ง |
