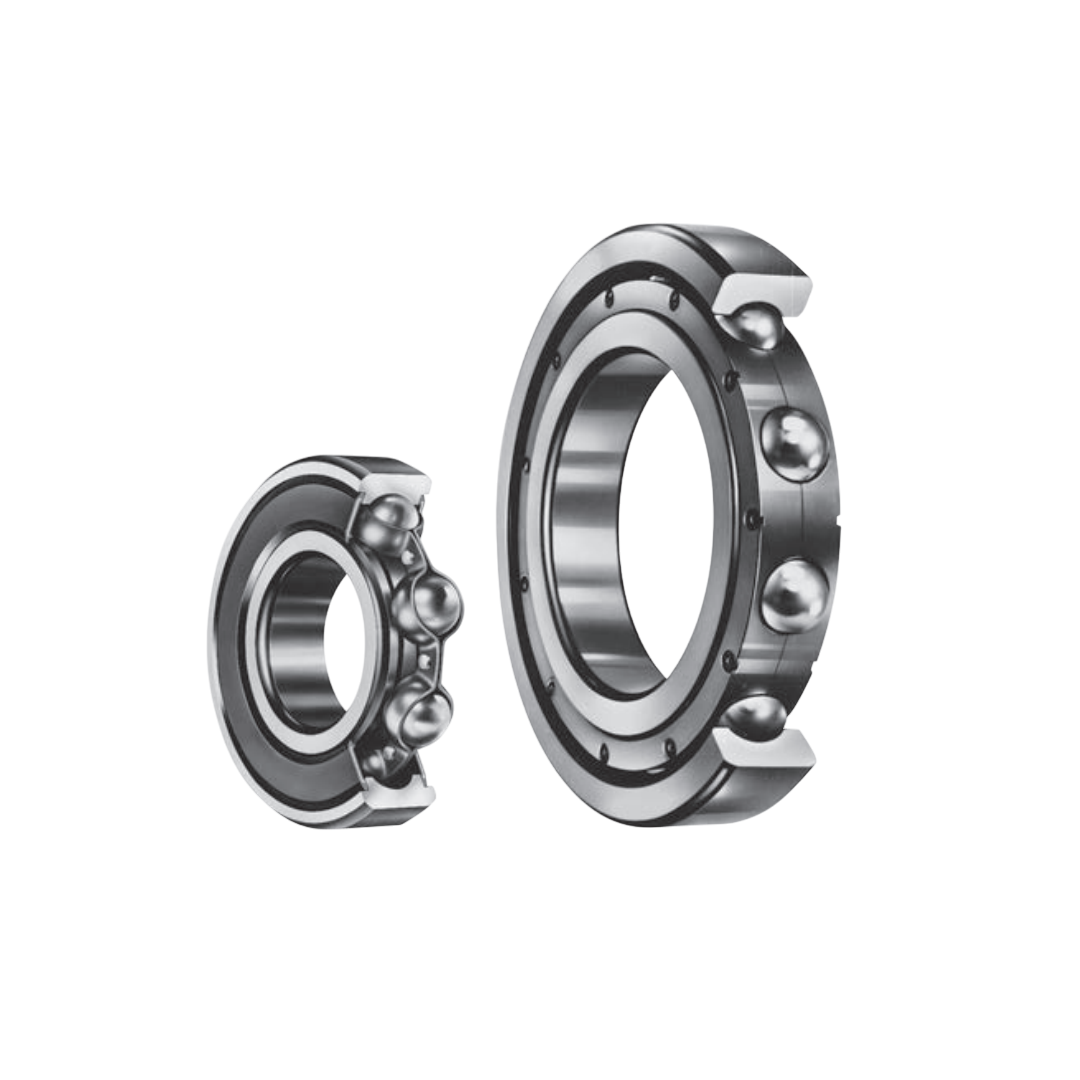

ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส 4205 ขนาด 25×52×18
ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส 4205 ขนาด 25×52×18
KOYO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนเม็ดกลมร่องลึก (Bearing) KOYO รหัส 4205 ขนาด 25×52×18
ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearings) จากแบรนด์ KOYO ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมต่างๆ ทั้งด้านเครื่องจักรกลทั่วไป เครื่องใช้ไฟฟ้า ระบบส่งกำลัง ไปจนถึงยานยนต์ เนื่องจากความสามารถในการรับแรงที่ยอดเยี่ยม ความทนทานต่อการใช้งานในระยะยาว และความแม่นยำในการหมุน หนึ่งในจุดเด่นของตลับลูกปืนเม็ดกลมร่องลึก KOYO คือโครงสร้างภายในที่ถูกออกแบบมาให้มีร่องรอบวงแหวนทั้งด้านในและด้านนอก ซึ่งช่วยให้สามารถรองรับแรงในแนวรัศมี (Radial Load) ได้อย่างมีประสิทธิภาพ และยังสามารถรองรับแรงในแนวแกน (Axial Load) ได้ทั้งสองทิศทางอีกด้วย โดยเฉพาะรุ่นที่มีฝาปิดซีลหรือฝาปิดโลหะ จะสามารถป้องกันสิ่งสกปรก ฝุ่น หรือความชื้นเข้าสู่ด้านในของลูกปืนได้ดี จึงช่วยยืดอายุการใช้งานโดยไม่ต้องบำรุงรักษาบ่อยครั้ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
| รายการ | รายละเอียด |
| ประเภท | ตลับลูกปืนเม็ดกลมร่องลึกแบบสองแถว (Double Row Deep Groove) |
| โครงสร้าง | มีร่องลึกสองแถวในวงแหวนในและวงแหวนรอบนอก เพื่อรองรับลูกปืนสองชุด |
| ความสามารถในการรับแรง | รับแรง แนวรัศมีสูงมาก และรับแรง แนวแกนได้สองทิศทาง |
| ความแข็งแรง | แข็งแรงกว่าลูกปืนแถวเดี่ยวขนาดใกล้เคียงกัน |
| ความแม่นยำ | มีหลายระดับ (เช่น P0, P6, P5) ตามมาตรฐาน JIS / ISO |
| วัสดุ | เหล็กกล้าชุบแข็งคุณภาพสูง |
| การปิดผนึก | มีให้เลือกทั้งแบบเปิด (Open), ฝาครอบโลหะ (ZZ), และซีลยาง (2RS) |
| การหล่อลื่น | แบบ ZZ และ 2RS จะอัดจาระบีจากโรงงาน ใช้งานได้ทันที |
การติดตั้ง
- เตรียมเพลาและ housing ให้สะอาด ปราศจากเศษโลหะหรือสิ่งแปลกปลอม
- ใช้แรงกดให้เหมาะสมโดยใช้เครื่องมือกดที่ตรงกับวงแหวนด้านที่รองรับแรง
- ตรวจสอบให้ลูกปืนอยู่ในแนวแกนและแนวรัศมีที่ถูกต้อง ไม่เบี้ยว
- ห้ามเคาะโดยตรงที่ตัวลูกปืน
- หลีกเลี่ยงการใช้แรงบิดผิดแนวในการติดตั้ง เพราะจะทำให้เกิดการสึกหรอหรือแตกร้าว
การใช้งาน
- ตลับลูกปืนร่องลึกสองแถวเหมาะกับงานที่ต้องรับโหลดมากกว่าแถวเดี่ยว และต้องการความแข็งแรงในการหมุน เช่น
- ระบบขนส่ง ล้อเลื่อน, ล้อเกียร์ของ AGV, หัวลาก, รถเข็นหนัก
- เครื่องจักรอุตสาหกรรม เครื่องกัด, เครื่องกลึง, เครื่องรีด
- ระบบส่งกำลัง มอเตอร์ขนาดกลางถึงใหญ่, ระบบเกียร์
- อุปกรณ์แม่นยำสูง งาน CNC, ระบบหมุนความเร็วปานกลางที่ต้องการความทนทาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| เส้นผ่านศูนย์กลางใน (d) (มม.) | 25 |
| เส้นผ่านศูนย์กลางนอก (D) (มม.) | 52 |
| ความกว้าง (B) (มม.) | 18 |
| รัศมีมุมโค้งต่ำสุด r min. (มม.) | 1 |
| ค่าพิกัดโหลดรัศมี (Cᵣ) (kN) | 20.4 |
| ค่าพิกัดโหลดรัศมีคงที่ (C₀ᵣ) (kN) | 16.9 |
| ขีดจำกัดโหลดเมื่อเกิดความล้า (kN) Cᵤ | 1.05 |
| ค่าตัวประกอบ (f₀) | 15.0 |
| จาระบีหล่อลื่นความเร็วสูงสุด (รอบ/นาที) (min⁻¹) | 7 500 |
| น้ำมันหล่อลื่นความเร็วสูงสุด (รอบ/นาที) (min⁻¹) | 9 900 |
| หมายเลขตลับลูกปืน | 4205 |
| dₐ ต่ำสุด | 30 |
| Dₐ สูงสุด | 47 |
| rₐ สูงสุด | 1 |
| น้ำหนัก (อ้างอิง) (กิโลกรัม) | 0.189 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภท | ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearing) |
| จำนวนแถว | 2 แถว (Double Row) |
| โครงสร้าง | คล้ายลูกปืนแถวเดี่ยว 2 ตัวติดกัน แต่ใช้วงแหวนร่วมกัน |
| ซีล | แบบเปิด (Open), ฝาปิดเหล็ก (ZZ), ซีลยาง (2RS) |
| วัสดุ | SUJ2 (เหล็กกล้าโครมสูง) |
| รังลูกปืน | เหล็กกด (Pressed Steel Cage) หรือไนลอน (บางรุ่น) |
| รับโหลดรัศมี | มากกว่าแถวเดี่ยว (รับโหลดหนักได้ดี) |
| รับโหลดแนวแกน | ได้ในระดับปานกลางทั้ง 2 ทิศทาง |
| ความแข็งแรง | สูงกว่าแถวเดี่ยวในพื้นที่เท่ากัน |
| ความเร็วรอบ | ต่ำกว่าแบบแถวเดี่ยวเล็กน้อย |
| ความแม่นยำ | มีแบบมาตรฐาน และบางรุ่นรองรับ P6/P5 |
