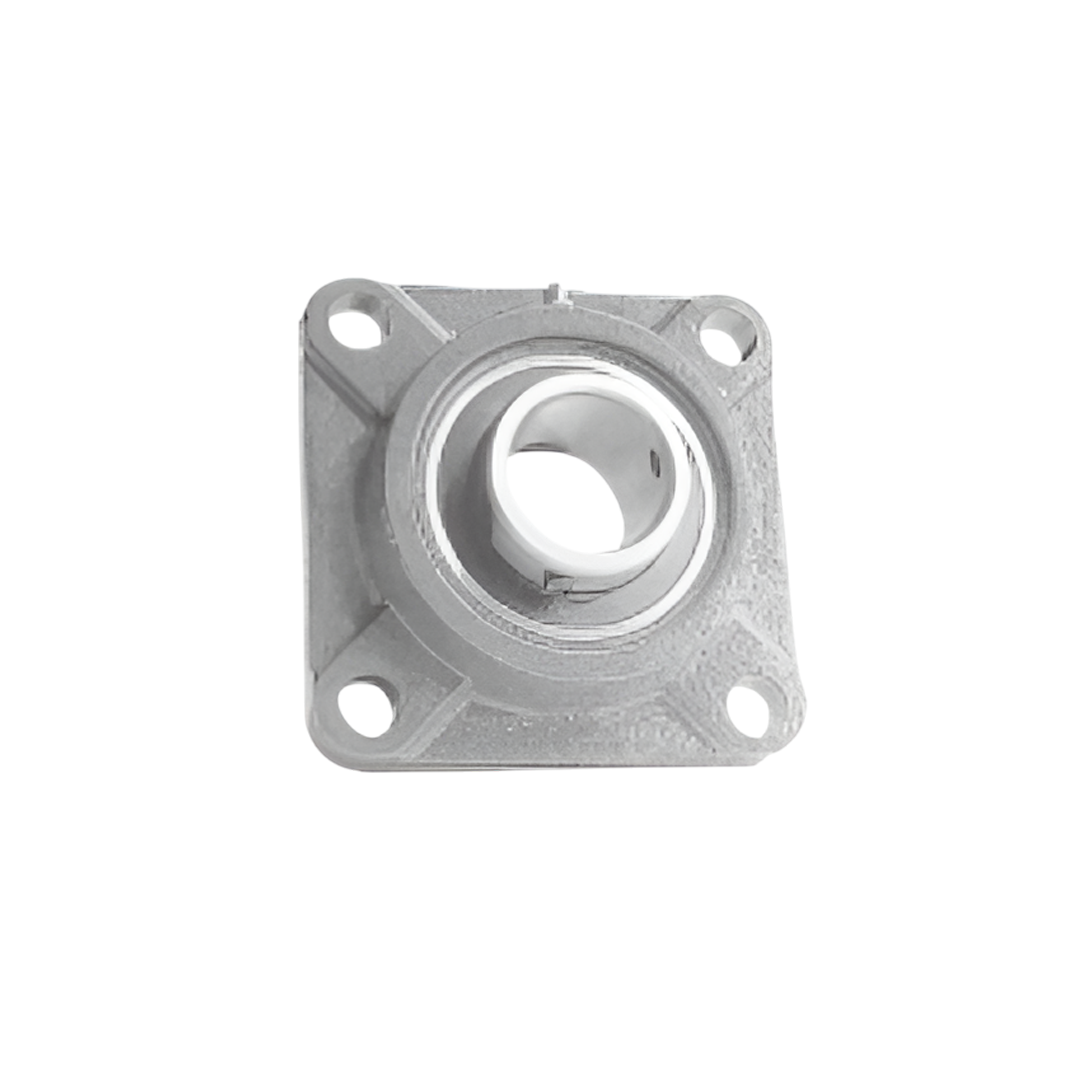

ตลับลูกปืนหน้าแปลนสี่รู JAMA รหัส UCF314-44 2-3/4 นิ้ว
ตลับลูกปืนหน้าแปลนสี่รู JAMA รหัส UCF314-44 2-3/4 นิ้ว
JAMA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนหน้าแปลนสี่รู JAMA รหัส UCF314-44 2-3/4 นิ้ว
ตลับลูกปืน JAMA ผลิตจากวัสดุคุณภาพสูงที่ผ่านกระบวนการชุบแข็งและขัดผิวอย่างละเอียด เพื่อเพิ่มความต้านทานต่อการสึกหรอและการกัดกร่อน นอกจากนี้ ยังมีการออกแบบโครงสร้างภายในที่ช่วยกระจายแรงและลดแรงเสียดทานได้อย่างมีประสิทธิภาพ ทำให้เครื่องจักรทำงานได้อย่างราบรื่น ลดเสียงรบกวน และประหยัดพลังงานได้ดียิ่งขึ้น ด้วยเทคโนโลยีการผลิตที่ทันสมัยและการควบคุมคุณภาพอย่างเข้มงวด ทำให้ตลับลูกปืน JAMA สามารถรองรับแรงโหลดได้ทั้งในแนวรัศมีและแนวแกน อีกทั้งยังเหมาะกับการใช้งานในสภาพแวดล้อมที่หลากหลาย เช่น อุณหภูมิสูง ความชื้น หรือฝุ่นละออง ซึ่งเป็นปัจจัยสำคัญที่ส่งผลต่ออายุการใช้งานของตลับลูกปืน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของ JAMA UCF300 Series
- หน้าแปลนสี่รู (4-Bolt Square Flange)
- ให้การยึดติดที่มั่นคงกว่ารุ่นสองรู ช่วยกระจายแรงได้ดี เหมาะกับการใช้งานที่มีแรงกระแทกหรือแรงบิดสูง
- ตัวเสื้อทำจากเหล็กหล่อคุณภาพสูง (Cast Iron Housing)
- ทนต่อแรงกด แรงกระแทก และการสั่นสะเทือนในงานอุตสาหกรรมหนัก
- ตลับลูกปืนร่องลึก (Deep Groove Ball Bearing)
- รองรับแรงตามแนวรัศมีและแรงตามแนวแกนได้ดี ให้ความเงียบในการทำงานและความแม่นยำในการหมุน
- ซีลป้องกันฝุ่นและสิ่งสกปรก (Sealed Bearing)
- มีซีลกันฝุ่นและความชื้นในตัว ช่วยยืดอายุการใช้งานของลูกปืน
- ระบบล็อกเพลาด้วยสกรู (Set Screw Locking)
- ช่วยยึดเพลาให้แน่น ป้องกันการหมุนลื่นหรือหลวมขณะทำงาน
- สามารถเติมจาระบีได้ (Grease Fitting)
- มีจุดเติมจาระบีสำหรับการบำรุงรักษา ช่วยยืดอายุการใช้งานในระยะยาว
การติดตั้ง
- หน้าแปลนแบบสี่เหลี่ยมพร้อมรูยึด 4 มุม ใช้สลักเกลียวหรือน็อตยึดติดกับพื้นผิวโครงสร้างเครื่องจักร
- การยึดสี่จุดช่วยให้มั่นคงสูง เหมาะกับแรงสั่นหรือการหมุนรอบสูง
- มีระยะติดตั้งมาตรฐาน สามารถใช้แทนรุ่นอื่นในซีรีส์เดียวกันได้ง่าย
- ควรตั้งแนวแกนเพลาให้ตรง และขันสกรูล็อกให้แน่นด้วยประแจหกเหลี่ยม
การใช้งานทั่วไป
- เครื่องจักรอุตสาหกรรมขนาดใหญ่ (Heavy-duty Machines)
- เครื่องจักรในโรงงานผลิตเหล็ก ปูนซีเมนต์ หรือโรงสี
- ระบบสายพานลำเลียงหนัก
- เครื่องจักรแปรรูปอาหาร หรืออุตสาหกรรมเคมี
- พัดลมหรือโบลเวอร์ขนาดใหญ่ที่ต้องรับแรงหมุนต่อเนื่อง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Unit No. | UCF314-44 |
| Shaft Dia (in.) | 2-3/4 |
| Shaft Dia (mm) | - |
| a (mm) | 226 |
| e (mm) | 178 |
| i (mm) | 36 |
| g (mm) | 25 |
| l (mm) | 61 |
| s (mm) | 25 |
| Bi (mm) | 78 |
| n (mm) | 33 |
| Bolt Size | M22 |
| Weight (kg) | 10.1 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| รูปแบบตัวเสื้อ (Housing Type) | หน้าแปลน 4 รู (Square 4-Bolt Flange) |
| วัสดุตัวเสื้อ | เหล็กหล่อเกรดสูง (Cast Iron) |
| ชนิดตลับลูกปืน | UC300 Series (ขนาดใหญ่ ทนโหลดได้สูง) |
| ระบบล็อกเพลา | Set screw locking (ขันน็อตยึดเพลา) |
| ซีล | ฝาเหล็กซีลยางสองฝั่ง (Dual Seal) กันฝุ่น น้ำ และสิ่งสกปรก |
| ระบบหล่อลื่น | มีจุดอัดจาระบี (Grease Nipple) สำหรับเติมจาระบีระหว่างใช้งาน |
