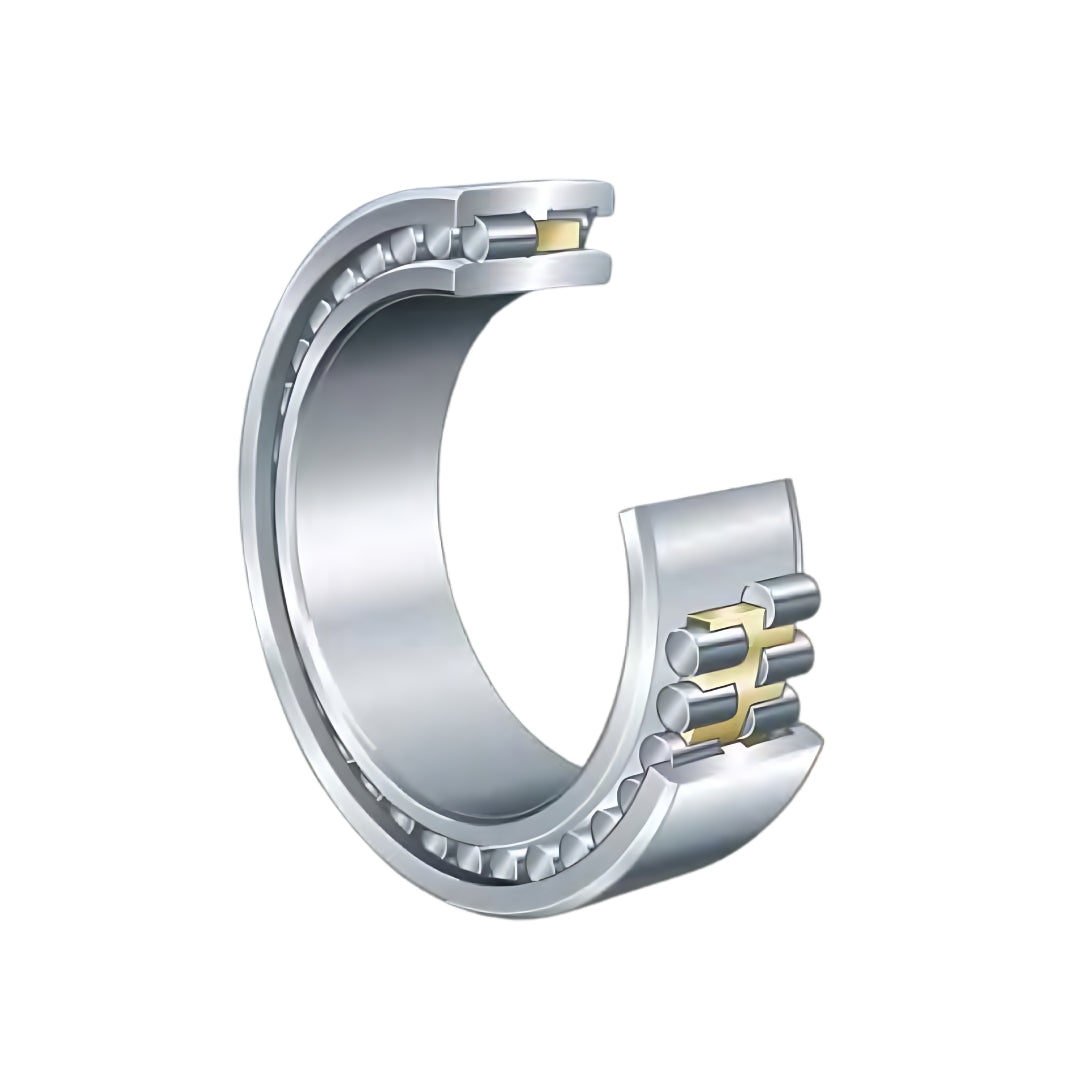

ตลับลูกปืนขนาดใหญ่ FAG ตลับลูกปืนเม็ดกลมทรงกระบอก NNU4092-S-M

งานอุตสาหกรรมที่ต้องรับน้ำหนักสูงและมีความเร็วรอบมากเป็นพิเศษ ตลับลูกปืนเม็ดทรงกระบอกสองแถว (Double row cylindrical roller bearings) คือโซลูชันที่ถูกออกแบบมาเพื่อตอบโจทย์โดยเฉพาะ และเมื่อพูดถึงคุณภาพและความทนทานที่เชื่อถือได้

คุณสมบัติหลักของตลับลูกปืน FAG สองแถว

ตลับลูกปืนเม็ดทรงกระบอกสองแถว FAG ประกอบด้วยวงแหวนในแบบแข็ง, วงแหวนนอกแบบแข็ง และชุดเม็ดลูกปืนทรงกระบอกพร้อมกรงลูกปืน โดยมีคุณสมบัติที่โดดเด่นดังนี้:

• ความสามารถในการรับแรงในแนวรัศมีสูงมาก: ด้วยจำนวนเม็ดลูกปืนที่เพิ่มขึ้นเป็นสองแถว ทำให้มีความสามารถในการ รับแรงในแนวรัศมี (radial loads) ได้สูงมากเป็นพิเศษ
• เหมาะสำหรับความเร็วสูง: ตลับลูกปืนชนิดนี้ถูกออกแบบมาให้มีค่าแรงเสียดทานต่ำ ทำให้เหมาะสำหรับการใช้งานที่ ความเร็วรอบสูง (high speeds)
• ความแข็งแกร่ง (Rigidity): มีความแข็งแกร่งสูงมากและเป็นแบบ non-locating bearings ซึ่งหมายถึงไม่สามารถรับแรงในแนวแกนได้ ทำให้เหมาะสำหรับการติดตั้งที่เพลาอาจมีการขยายตัวเนื่องจากความร้อน

การออกแบบพิเศษและประเภทการใช้งาน

ตลับลูกปืน FAG เม็ดทรงกระบอกสองแถว มีการออกแบบเฉพาะทางที่หลากหลายเพื่อตอบสนองความต้องการของอุตสาหกรรมที่แตกต่างกัน:

Design 0014E20 ( Design 1 = 5, Design 2 = 6, Design 3 = 7 )

ตลับลูกปืนสำหรับงานพิเศษ (Special bearings): มีหลายดีไซน์ที่ออกแบบมาสำหรับงานเฉพาะทาง เช่น:

• Design 1: มีวงแหวนนอกที่มีไหล่แข็งแรงสามด้าน (three rigid ribs) และวงแหวนในที่ไม่มีไหล่ มีร่องหล่อลื่นบนวงแหวนนอก
• Design 2: มีวงแหวนนอกที่มีไหล่แข็งแรงสามด้าน (three rigid ribs) และวงแหวนในที่ไม่มีไหล่
• Design 3, 4, 5, 6 และ 7: มีการออกแบบที่แตกต่างกันในรายละเอียด เช่น จำนวนไหล่บนวงแหวนนอก และลักษณะของช่องหล่อลื่น เพื่อรองรับการใช้งานในงานเฉพาะด้าน

การใช้งานในอุตสาหกรรมหนัก: ตลับลูกปืนชนิดนี้ถูกนำไปใช้ในงานหนัก เช่น เครื่องรีดโลหะ (rolling mills) และ เครื่องบด (grinding track mills) ที่ต้องรับแรงกระแทกสูงและความเร็วสูง

ตลับลูกปืนเม็ดทรงกระบอกสองแถว FAG คือคำตอบสำหรับงานที่ต้องการ ความสามารถในการรับน้ำหนักสูง และ ความเร็วรอบสูง ควบคู่ไปกับความทนทานและความน่าเชื่อถือ ด้วยการออกแบบที่หลากหลายและมาตรฐานการผลิตที่เหนือกว่า ทำให้มั่นใจได้ว่า ตลับลูกปืน FAG จะช่วยเพิ่มประสิทธิภาพและยืดอายุการใช้งานของเครื่องจักรในอุตสาหกรรมของคุณได้อย่างแน่นอน

ตารางขนาดตลับลูกปืน ขนาดเป็นมิลลิเมตร (mm.)

ตารางขนาดตลับลูกปืน ขนาดเป็นมิลลิเมตร (mm.)

ตลับลูกปืนเม็ดกลมทรงกระบอกสองแถวพร้อมกรง (Double row cylindrical roller bearings with cage)

1.การซีล (Sealing)

ตลับลูกปืนถูกจัดส่งโดยไม่มีซีล

2.การหล่อลื่น (Lubrication)

สามารถหล่อลื่นตลับลูกปืนจากหน้าแปลน (end faces) โดยใช้จาระบีหรือน้ำมัน ดีไซน์บางรุ่นมีร่องหล่อลื่นและรูหล่อลื่นในวงแหวนนอก ซึ่งระบุด้วยรหัสต่อท้าย S ในกรณีของดีไซน์มาตรฐานบางรุ่น มีร่องหล่อลื่นในหน้าแปลนของวงแหวนนอก

3.อุณหภูมิการใช้งาน (Operating temperature)

ตลับลูกปืนเม็ดกลมทรงกระบอกสองแถวพร้อมกรงสามารถใช้งานได้ที่อุณหภูมิตั้งแต่ -30 °C ถึง +150 °C สำหรับการทำงานต่อเนื่องที่อุณหภูมิสูงกว่า +120 °C โปรดติดต่อเรา

4.Cages

ตลับลูกปืนเม็ดกลมทรงกระบอกสองแถวจำนวนมากมีกรงทองเหลืองแข็งที่นำทางโดยเม็ดลูกปืน (roller-guided solid brass cages) ในขณะที่บางรุ่นมีกรงที่ทำจากเหล็กแผ่น Cages สำหรับดีไซน์พิเศษ 5 และ 7 ที่มีรูร้อยพิน (pin cages) ทำจากเหล็กกล้าและเม็ดลูกกลิ้งจะถูกเจาะรู Cages เหล่านี้ได้รับการออกแบบมาสำหรับความสามารถในการรับโหลดสูงมากและอัตราเร่งแรงในแนวแกนที่แข็งแกร่ง หรือสำหรับการทำงานในทิศทางย้อนกลับ

5.รหัสต่อท้าย (Suffixes)

Equivalent dynamic bearing load: ใช้ในการคำนวณสำหรับตลับลูกปืนที่ไม่ได้กำหนดตำแหน่ง (non-locating bearings)

• P=F r
• P คือ Equivalent dynamic bearing load (kN)
• Fr คือ Radial dynamic bearing load (kN)

Equivalent static bearing load: ใช้ในการคำนวณสำหรับตลับลูกปืนที่มีโหลดคงที่

• P0=Fr
• P0 คือ Equivalent static bearing load (kN)
• F0r คือ Radial static bearing load (kN)

Static load safety factor: ค่าปัจจัยความปลอดภัยสำหรับโหลดคงที่ ( S0=C0r/P0) ควรมีค่ามากกว่า 3 เพื่อให้การทำงานราบรื่น

ความเร็วของตลับลูกปืน (Speeds of super precision bearings): ขึ้นอยู่กับค่า Clearance ในแนวรัศมีเมื่ออุณหภูมิอุ่นขึ้น โดยค่า Correction factor ในตารางจะนำมาคูณกับค่าในตารางมิติเพื่อปรับปรุงการคำนวณความเร็ว
