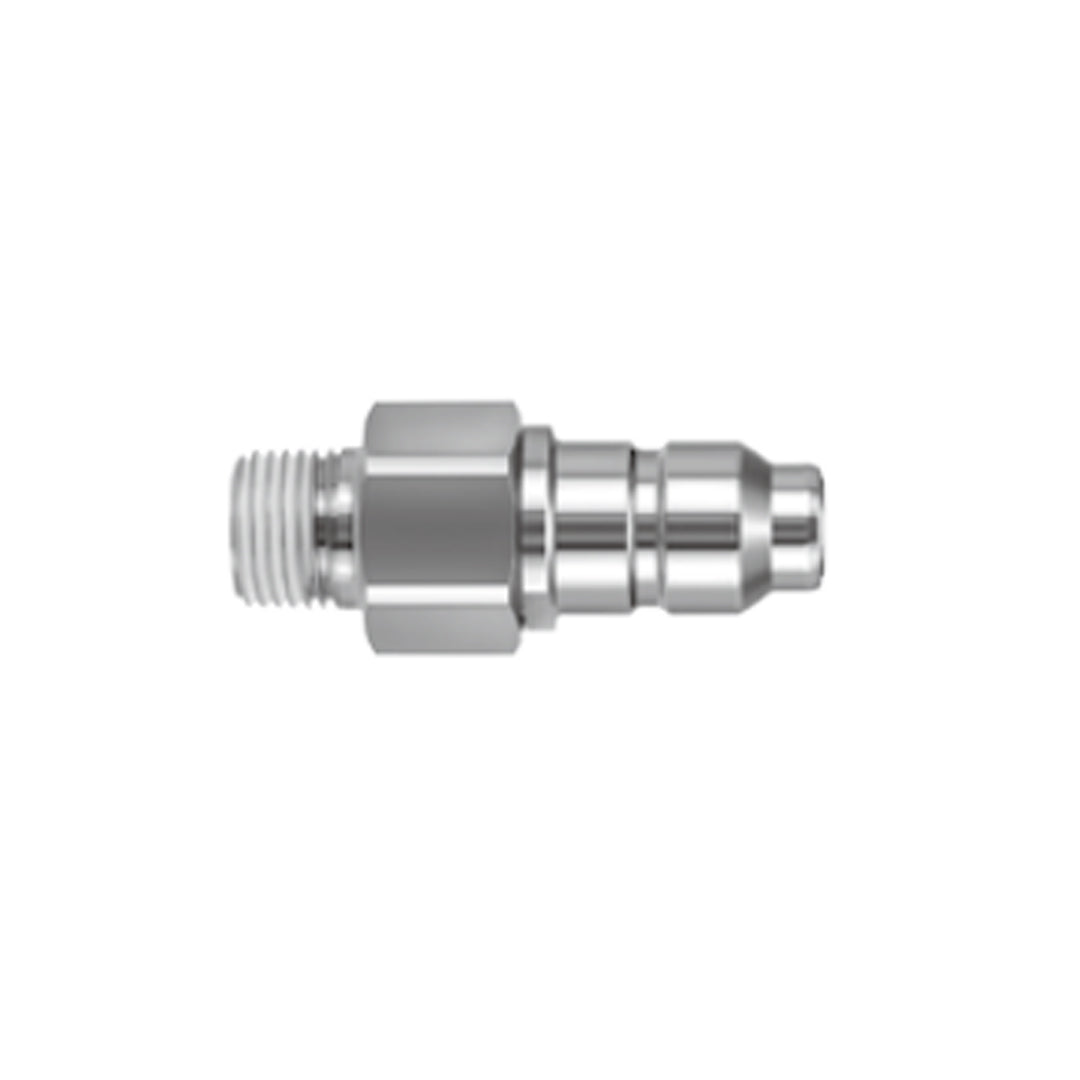

ข้อต่อลม Fittings SMC Quick Connect code KKA4P-03M

ข้อต่อแบบ S Coupler รุ่น KKA Series จาก SMC เป็นข้อต่อสแตนเลสคุณภาพสูงสำหรับงานลมและน้ำ ที่ออกแบบให้ถอดต่อได้รวดเร็วด้วยระบบ Quick Connect ทั้งฝั่งปลั๊ก (Plug) และซ็อกเก็ต (Socket) พร้อม วาล์วกันย้อน (Check Valve) ภายในที่ช่วยลดการรั่วไหลของของไหลและลดการเกิดหยดน้ำเมื่อตัดการเชื่อมต่อ (Liquid Dripping 0.005–0.77 cm³ ต่อครั้ง) ตัวข้อต่อทำจาก Stainless Steel 304 พร้อมซีล Fluororubber (Special FKM) เคลือบฟลูออรีนป้องกันการสึกหรอและเพิ่มความลื่นในการใช้งาน เหมาะกับงานในสภาพแวดล้อมที่มีความชื้นสูงหรือสภาพแวดล้อมกัดกร่อน เช่น งานกระบวนการอาหาร อุตสาหกรรมเคมี และอุปกรณ์ที่ไม่สามารถใช้ทองแดงหรือสังกะสีได้

คุณสมบัติ

• วัสดุสแตนเลส 304 ทั้งตัว ทนการกัดกร่อนสูง ใช้ได้ในสภาพแวดล้อมรุนแรง
• ระบบ Quick Connect ถอดและเชื่อมต่อได้รวดเร็ว ปลอดภัย
• มีวาล์วกันย้อนในตัว ลดการรั่วของอากาศและของไหลเมื่อถอดออก
• ลดการเกิดหยดน้ำและการดูดอากาศ (Liquid Drip ต่ำสุดเพียง 0.005 cm³)
• ไม่ต้องใช้จาระบี (Grease-free) ชิ้นส่วนเลื่อนเคลือบฟลูออรีนเพื่อความลื่น
• รองรับอุณหภูมิสูงถึง 150°C เหมาะสำหรับงานที่มีน้ำร้อนหรือแรงดันสูง
• ใช้งานได้ทั้งน้ำ อากาศ และไนโตรเจน (Water / Air / N₂)
• ปลอดทองแดง (Copper-free) ใช้ได้ในระบบที่ต้องการความสะอาดสูง
• ผ่านมาตรฐาน RoHS เป็นมิตรต่อสิ่งแวดล้อม

ข้อมูลจำเพาะ

• ซีรีส์ KKA Series
• ประเภท Stainless Steel S Coupler (Plug & Socket)
• ของไหลที่ใช้ได้ น้ำ (Water), อากาศ (Air), ไนโตรเจน (N₂)
• แรงดันใช้งาน KKA2/3: −100 kPa ถึง 1 MPa, KKA4–9: 0 ถึง 1 MPa
• แรงดันทดสอบ 10 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ห้ามใช้กับไอน้ำ)
• โครงสร้าง มีวาล์วกันย้อนในตัว (เลือกได้ทั้งแบบมี/ไม่มีวาล์ว)
• วัสดุตัวเรือน Stainless Steel 304
• วัสดุซีล Fluororubber (Special FKM)
• การหล่อลื่น ไม่มีการใช้จาระบี (Non-greased, Fluorine Coated)
• การรั่วไหลของของเหลว 0.005–0.77 cm³ ต่อการถอดแต่ละครั้ง
• ปริมาณอากาศแทรก 0.02–2.7 cm³ ต่อการเชื่อมต่อแต่ละครั้ง
• ขนาดพอร์ต M5, R1/8–R1½ (ตามรุ่น)
• ชนิดเกลียว Male/Female Thread
• มาตรฐานสิ่งแวดล้อม RoHS Compliant

Body size	Model	T Connection port size	H Width across flats	L1	L2	A	Min. bore size	Effective area (mm²)	Weight (g)
M5	KKA2P-M5M	M5	8	19.7	8.7	16.7	2.5	*	2.6
	-01M	R 1/8	10	22.1		19.0			4.7
1/8	KKA3P-01M	R 1/8	14	35.4	16.0	31.4	5.6	17.4	15.4
	-02M	R 1/4		38.4		32.4			19.8
	-03M	R 3/8	17	39.4		32.9			32.9
1/4	KKA4P-02M	R 1/4		42.2	18.9	36.2	6.9	26.4	28.3
	-03M	R 3/8		43.2		36.6			36.6
	-04M	R 1/2	22	46.2		38.2			65.9
1/2	KKA6P-03M	R 3/8	24	47.1	20.4	40.6	10.0	54.2	60.3
	-04M	R 1/2		47.9		39.9			69.2
	-06M	R 3/4	30	49.9		40.4			119.0
3/4	KKA7P-04M	R 1/2	32	66.3	27.6	58.1	13.5	99.6	173.9
	-06M	R 3/4		69.4		59.9			209.6
	-10M	R 1	36	69.9		59.5			275.0
1	KKA8P-06M	R 3/4	41	82.9	35.6	73.4	17.5	168.3	362.8
	-10M	R 1		85.4		75.0			403.9
	-12M	R 1 1/4	46	85.4		72.7			538.6
1 1/4	KKA9P-10M	R 1	55	109.5	49.1	99.1	22.0	264.9	824.1
	-12M	R 1 1/4		109.0		96.3	24.6	332.1	861.4
	-14M	R 1 1/2		109.0		96.3			936.3

ข้อมูลทางเทคนิค

Fluid	Water, Air, N₂
Operating pressure range (Note 1)	KKA2/3: -100 kPa to 1 MPa KKA4/6/7/8/9: 0 to 1 MPa
Proof pressure	10 MPa
Ambient and fluid temperature	-5 to 150°C (No freezing) Note) This product should not be used with steam.
Non-greased specification	No grease is used. (Rubber, Metal sliding parts: Fluorine coated)
Material	Metal part: Stainless steel 304, Rubber material: Fluororubber (Special FKM)
Seal	With male thread sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Quick Connect code KKA4P-03M Data sheet
