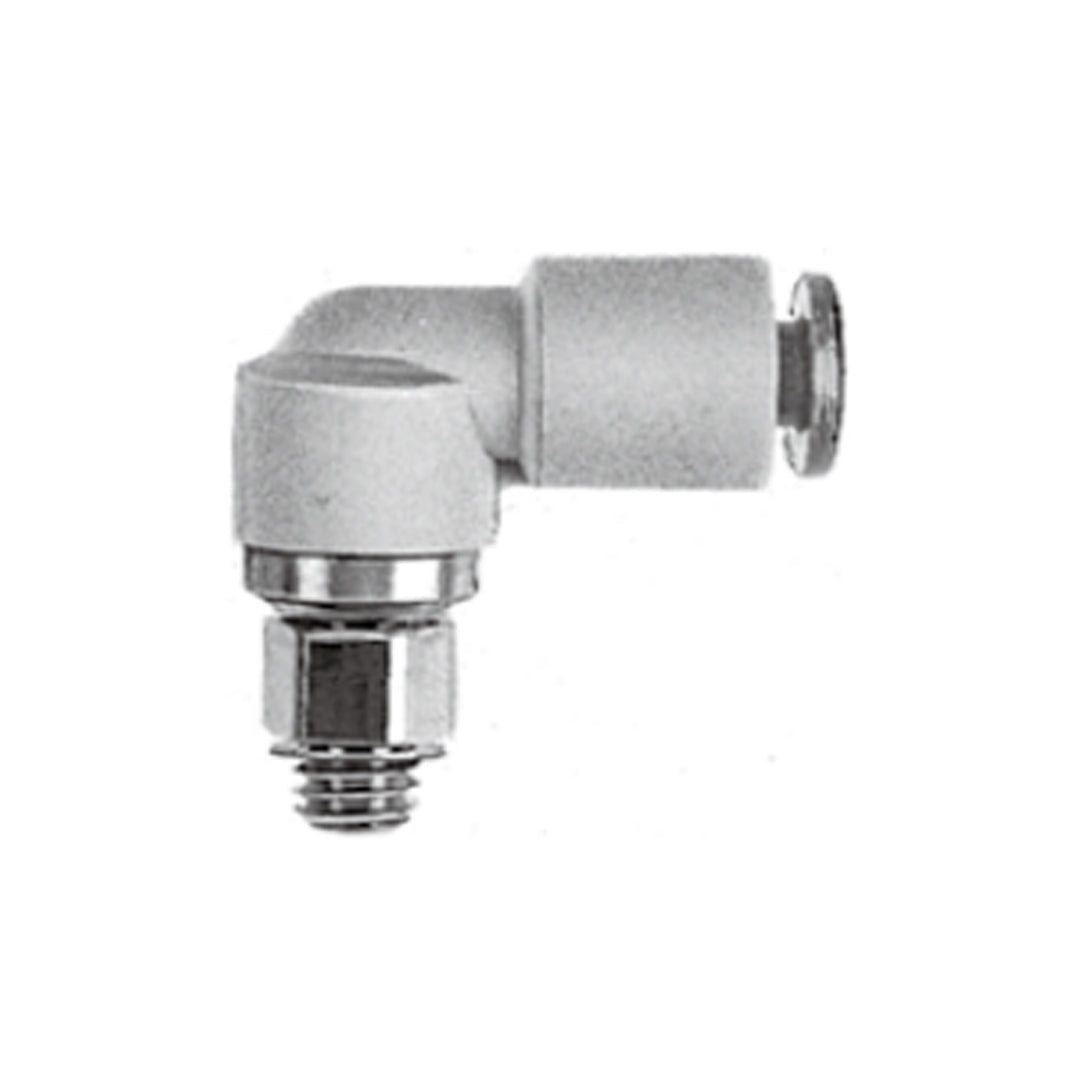

ข้อต่อลม Fittings SMC One-touch code KSL10-02S

ข้อต่อหมุนแบบวันทัช SMC Series KS/KX ออกแบบสำหรับงานที่ต้องการการหมุนหรือตำแหน่งที่เปลี่ยนทิศทางได้อย่างอิสระ เช่น ในหุ่นยนต์หรือระบบที่มีการแกว่งตัว ช่วยลดแรงบิดและแรงเสียดทานด้วยโครงสร้างตลับลูกปืนและซีลหมุนพิเศษ ชิ้นส่วนทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า ป้องกันการเกิดสนิมและให้ความทนทานสูง มีทั้งรุ่นมาตรฐาน (KS Series) และรุ่นความเร็วสูง (KX Series) ติดตั้งง่ายแบบ One-touch พร้อมซีลเกลียวในตัวเพื่อป้องกันการรั่วซึม เหมาะสำหรับท่อไนลอน โพลียูรีเทน หรือ FEP/PFA

คุณสมบัติ

• หมุนลื่นและทนทาน ด้วยตลับลูกปืนและซีลหมุนพิเศษ
• ลดแรงบิด (Low Torque) เหมาะกับชิ้นส่วนที่มีการหมุนต่อเนื่อง
• วัสดุแข็งแรง ตัวเรือน PBT, สแตนเลส 304, ทองเหลืองเคลือบนิกเกิล
• มีซีลเกลียวในตัว พร้อมสารเคลือบป้องกันการรั่วซึม (R thread only)
• ทนต่ออุณหภูมิ −5 ถึง 60°C
• รองรับแรงดัน การทำงาน −100 kPa ถึง 1 MPa / แรงดันทดสอบ 3 MPa
• รองรับท่อหลากหลายขนาด Ø4, Ø6, Ø8, Ø10, Ø12 มม.
• รุ่น KS (มาตรฐาน) สีฟ้า / รุ่น KX (ความเร็วสูง) สีเทาอ่อน

ข้อมูลจำเพาะ

• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ (Proof pressure) 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามเกิดน้ำแข็ง)
• เกลียวที่ใช้ได้ JIS B0203 (Taper), JIS B0205 (Metric)
• วัสดุหลัก PBT, ทองเหลืองชุบนิกเกิล, สแตนเลส 304, โพลีอะซีทัล
• ซีลและโอริง NBR, FKM
• ท่อที่ใช้ได้ FEP, PFA, Nylon, Soft Nylon, Polyurethane
• ขนาดท่อภายนอก (O.D.) Ø4, Ø6, Ø8, Ø10, Ø12 มม.

Applicable tubing O.D. (mm)	Connection thread R, M	Model	H (Width across flats)	D1	D2	L1	L2	A*	M	Min. port size	Effective area (mm²)		Weight (g)
											Nylon	Urethane
4	M5 x 0.8	KSL04-M5	8	10.4	12	21	20.5	22	16	2.5	3.5	3.5	9
	M6 x 1	KSL04-M6					21	23.5					14
	1/8	KSL04-01S	12				21.1	23.5		3			14
6	M5 x 0.8	KSL06-M5	8	12.8	14	23	21	23.5	17	2.5	3.5	3.5	12
	M6 x 1	KSL06-M6					21.5	24					14
	1/8	KSL06-01S	14				22.1	25.5		4	8.6	8.6	17
	1/4	KSL06-02S					25.5	26.5					23
8	1/8	KSL08-01S	17	15.2	17	26	25.6	30	18.5	6	21.6	14.9	23
	1/4	KSL08-02S					29	31					29
	3/8	KSL08-03S					29.9	32					38
10	1/4	KSL10-02S	22	18.5	22	31.5	33.5	37.5	21	7	30.5	25.0	56
	3/8	KSL10-03S					33.9	38					64
	1/2	KSL10-04S					37.1	39.5					82
12	3/8	KSL12-03S	24	20.9	24	34	35.4	40.5	22	8	35.1	35.1	76
	1/2	KSL12-04S					38.6	42					93

ข้อมูลทางเทคนิค

Fluid	Air
Operating pressure range (1)	-100 kPa to 1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	-5 to 60 °C (No freezing)
Thread	JIS B 0203 (Taper thread for piping), JIS B 0205 (Metric coarse thread)
Seal on the threads (Standard)	With thread sealant
Brass parts surface treatment (Standard)	Electroless nickel plated

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KSL10-02S Data sheet
