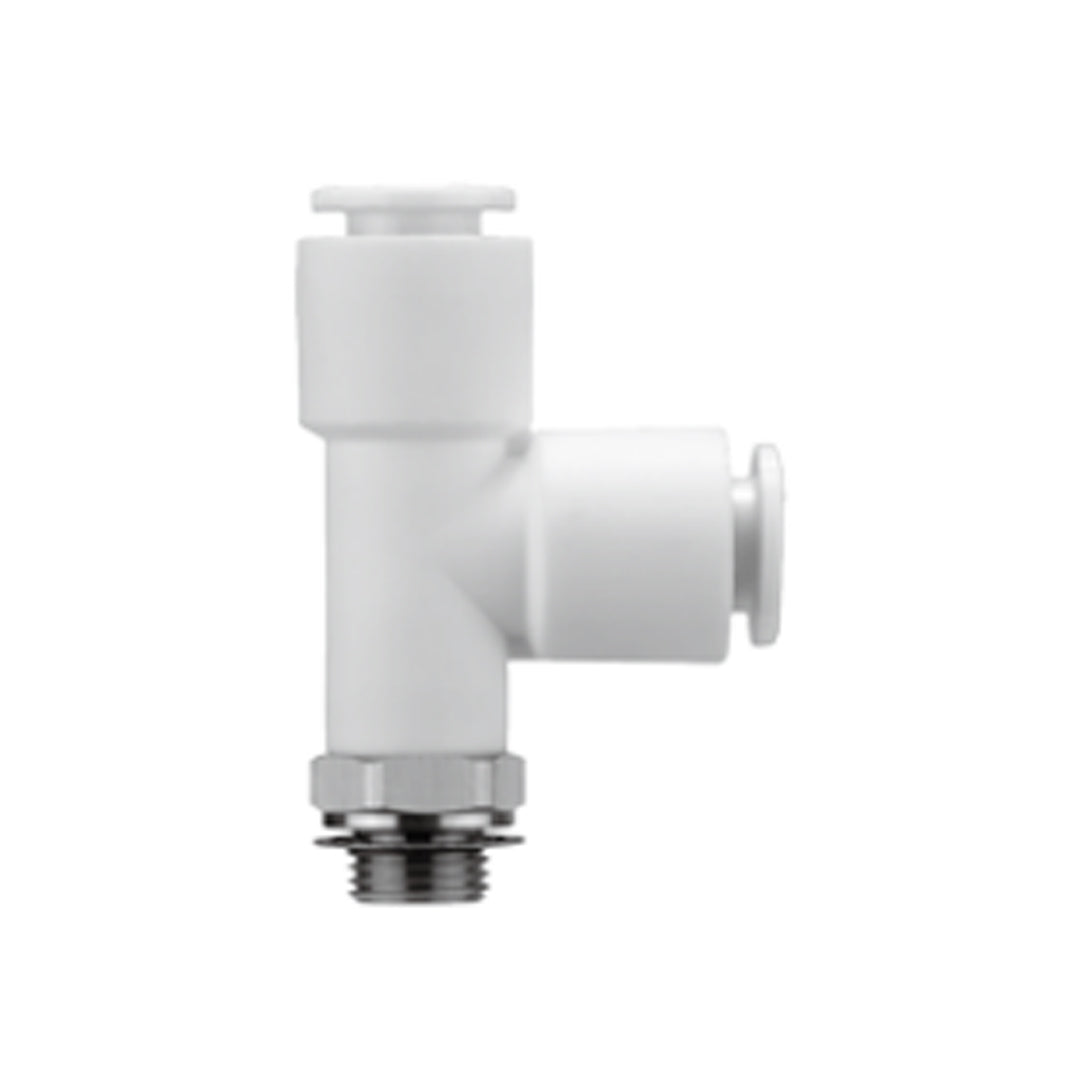

ข้อต่อลม Fittings SMC One-touch code KRY12-G02W2

ข้อต่อแบบ One-touch รุ่น KR-W2 จาก SMC ออกแบบมาสำหรับงานลมและน้ำที่ต้องการความปลอดภัยสูงและทนไฟ โดยใช้วัสดุ Flame Resistant PBT (เทียบเท่ามาตรฐาน UL-94 V-0) ซึ่งสามารถทนความร้อนและป้องกันการติดไฟได้ดี เหมาะกับสภาพแวดล้อมที่มีสะเก็ดไฟหรือการเชื่อมโลหะ ตัวเรือนและส่วนเกลียวผลิตจากทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) พร้อมซีลเกลียวในตัว (Thread Sealant) ลดขั้นตอนการติดตั้ง มีแรงยึดท่อสูง ป้องกันการรั่วซึม และสามารถใช้งานได้ทั้งแรงดันสูงและสูญญากาศ เหมาะสำหรับระบบอัตโนมัติ เครื่องจักร และงานที่ต้องการความทนทานสูง

คุณสมบัติ

• ทนไฟสูง ด้วยวัสดุ PBT มาตรฐาน UL-94 V-0
• ใช้งานได้ทั้งลมและน้ำ ที่แรงดัน −100 kPa ถึง 1 MPa
• รองรับการทำงานในพื้นที่จำกัด ตัวข้อต่อและเกลียวหมุนได้เพื่อจัดตำแหน่งง่าย
• แรงยึดท่อสูง ป้องกันท่อหลุดด้วยโครงสร้าง Chuck & Collet ที่แน่นหนา
• ถอดง่ายไม่ทำลายท่อ ด้วยระบบปลดล็อกอัตโนมัติ
• ไม่ต้องพันเทปเกลียว มีซีลในตัวพร้อมใช้งาน
• วัสดุปลอดทองแดง (Copper-free) และผ่านมาตรฐาน RoHS
• เหมาะสำหรับท่อ FR Nylon, FR Polyurethane และ FR Double-layer Tubing

ข้อมูลจำเพาะ

• ซีรีส์ KR-W2 Series
• ของไหลที่ใช้ได้ อากาศ, น้ำ (ไม่ใช้ DI Water)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (น้ำ: 0–60°C, ห้ามแช่แข็ง)
• ขนาดท่อที่รองรับ Ø6, Ø8, Ø10, Ø12 mm
• เกลียวต่อท่อ G, R, Rc, M (ตามรุ่น)
• วัสดุตัวเรือน ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า / Flame Resistant PBT
• วัสดุซีล NBR
• วัสดุโครงสร้างภายใน Stainless Steel 304, POM
• คุณสมบัติพิเศษ ทนไฟ (UL-94 V-0), ปลอดทองแดง, มีซีลเกลียวในตัว, หมุนจัดตำแหน่งได้
• มาตรฐานสิ่งแวดล้อม RoHS Compliant

Applicable tubing O.D. (mm)	Connection thread G	Model	H (width across flats)	øD1	øD2	øD3*	L1	L2	A	M	Effective area (mm²)		Weight (g)
											FR double layer	FR soft nylon
ø6	1/8	KRY06-G01W2	13	12.8	10	14	20.5	22.4	38.3	17	10.6	6.4	14
	1/4	KRY06-G02W2	16			17		25.4	39.8				23
	3/8	KRY06-G03W2	20			21		27.4	41.8				39
ø8	1/8	KRY08-G01W2	13	15.2	12	14	23.1	23.6	42.1	18.5	14.6	14.3	17
	1/4	KRY08-G02W2	16			17		26.6	43.6		25.6	17.7	25
	3/8	KRY08-G03W2	20			21		28.1	45.1				39
ø10	1/8	KRY10-G01W2	17	18.5	17	14	26.6	25.1	47.1	21	14.5	14.0	30
	1/4	KRY10-G02W2	17			17		28.1	48.6		43.3	43.2	36
	3/8	KRY10-G03W2	20			21		29.6	50.1		45.7	45.1	41
	1/2	KRY10-G04W2	24			25		34.4	52.4				69
ø12	1/4	KRY12-G02W2	17	20.9	17	17	28.6	29.3	51.8	22	43.7	43.6	39
	3/8	KRY12-G03W2	20			21		30.8	53.3		57.4	45.4	44
	1/2	KRY12-G04W2	24			25		35.6	55.6				72

ข้อมูลทางเทคนิค

Fluid		Air/Water (1, 2)
Operating pressure range (2)		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C (Water: 0 to 60°C) (No freezing)
Thread	Mounting section	ISO 16030 (Parallel pipe thread)
Seal on the threads		Gasket seal
Flame resistance		The external resin parts are equivalent to UL-94 standard V-0.

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KRY12-G02W2 Data sheet
