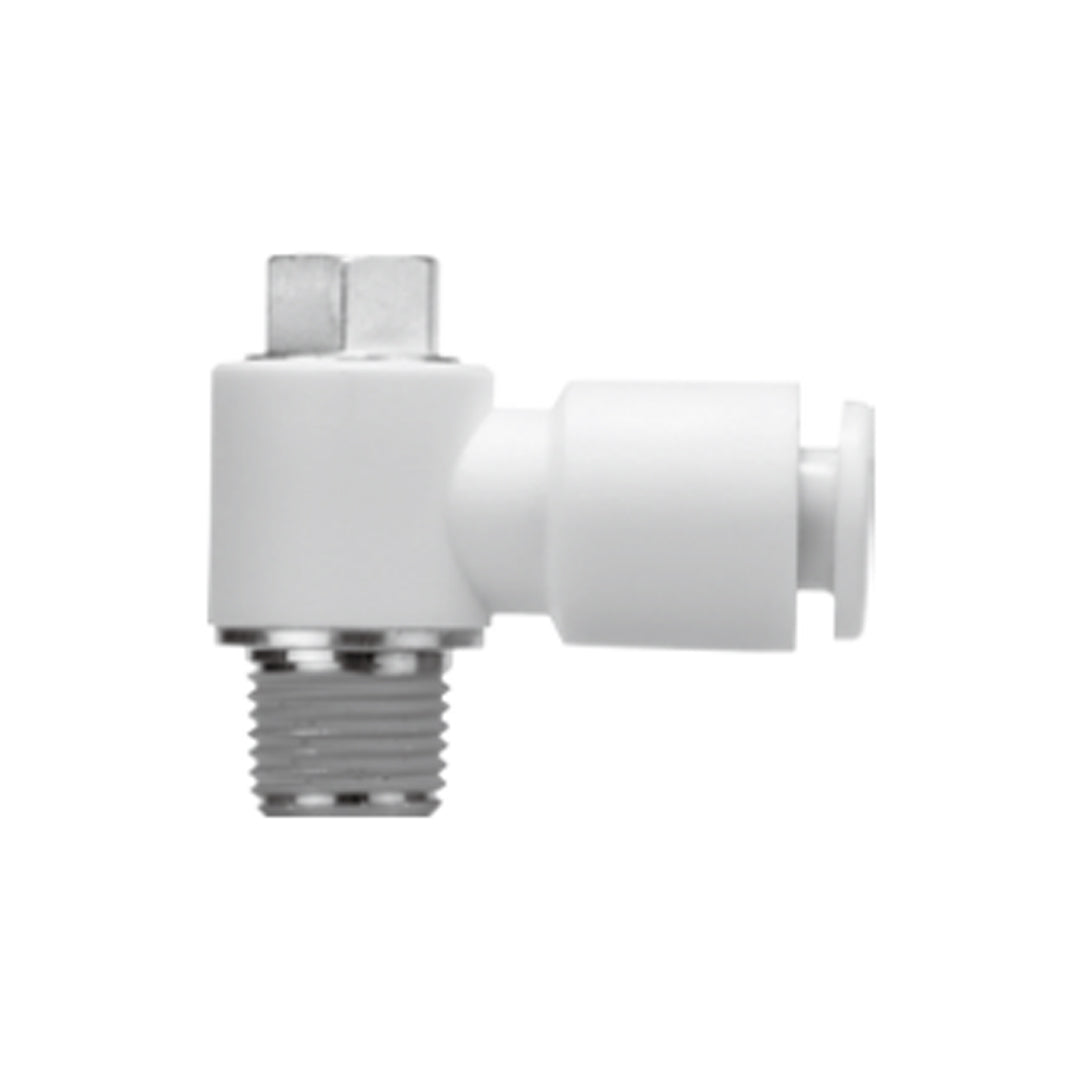

ข้อต่อลม Fittings SMC One-touch code KRV12-04SW2

ข้อต่อแบบ One-touch รุ่น KR-W2 จาก SMC ออกแบบมาสำหรับงานลมและน้ำที่ต้องการความปลอดภัยสูงและทนไฟ โดยใช้วัสดุ Flame Resistant PBT (เทียบเท่ามาตรฐาน UL-94 V-0) ซึ่งสามารถทนความร้อนและป้องกันการติดไฟได้ดี เหมาะกับสภาพแวดล้อมที่มีสะเก็ดไฟหรือการเชื่อมโลหะ ตัวเรือนและส่วนเกลียวผลิตจากทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) พร้อมซีลเกลียวในตัว (Thread Sealant) ลดขั้นตอนการติดตั้ง มีแรงยึดท่อสูง ป้องกันการรั่วซึม และสามารถใช้งานได้ทั้งแรงดันสูงและสูญญากาศ เหมาะสำหรับระบบอัตโนมัติ เครื่องจักร และงานที่ต้องการความทนทานสูง

คุณสมบัติ

• ทนไฟสูง ด้วยวัสดุ PBT มาตรฐาน UL-94 V-0
• ใช้งานได้ทั้งลมและน้ำ ที่แรงดัน −100 kPa ถึง 1 MPa
• รองรับการทำงานในพื้นที่จำกัด ตัวข้อต่อและเกลียวหมุนได้เพื่อจัดตำแหน่งง่าย
• แรงยึดท่อสูง ป้องกันท่อหลุดด้วยโครงสร้าง Chuck & Collet ที่แน่นหนา
• ถอดง่ายไม่ทำลายท่อ ด้วยระบบปลดล็อกอัตโนมัติ
• ไม่ต้องพันเทปเกลียว มีซีลในตัวพร้อมใช้งาน
• วัสดุปลอดทองแดง (Copper-free) และผ่านมาตรฐาน RoHS
• เหมาะสำหรับท่อ FR Nylon, FR Polyurethane และ FR Double-layer Tubing

ข้อมูลจำเพาะ

• ซีรีส์ KR-W2 Series
• ของไหลที่ใช้ได้ อากาศ, น้ำ (ไม่ใช้ DI Water)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (น้ำ: 0–60°C, ห้ามแช่แข็ง)
• ขนาดท่อที่รองรับ Ø6, Ø8, Ø10, Ø12 mm
• เกลียวต่อท่อ G, R, Rc, M (ตามรุ่น)
• วัสดุตัวเรือน ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า / Flame Resistant PBT
• วัสดุซีล NBR
• วัสดุโครงสร้างภายใน Stainless Steel 304, POM
• คุณสมบัติพิเศษ ทนไฟ (UL-94 V-0), ปลอดทองแดง, มีซีลเกลียวในตัว, หมุนจัดตำแหน่งได้
• มาตรฐานสิ่งแวดล้อม RoHS Compliant

Applicable tubing O.D. (mm)	Connection thread R	Model	H (width across flats)	øD1	øD2	L1	L2	L3	A*	M	Effective area (mm²)		Weight (g)
											FR double layer	FR soft nylon
6	1/8	KRV06-01SW2	8	12.8	13.4	24	13.6	25.6	22.5	17	5.9	2.9	15
	1/4	KRV06-02SW2	10		15.4	23.5	18	30.5	25				26
8	1/8	KRV08-01SW2		15.2	17.6	28.5	14.6	27.6	24.5	18.5	16	11.2	24
	1/4	KRV08-02SW2	12		17.6		18	31	25.5				30
	3/8	KRV08-03SW2			20.6	27.5	19.4	35.4	30		20.5	14.3	47
10	1/4	KRV10-02SW2	14	18.5	20.6	31	19	35	29.5	21	27	20.3	40
	3/8	KRV10-03SW2					19.4	35.4	30				49
12	3/8	KRV12-03SW2	17	20.9	25.2	34	20.9	37.4	32	22	39	30.8	63
	1/2	KRV12-04SW2					24.1	40.6	33.5				80

ข้อมูลทางเทคนิค

Fluid		Air/Water (1, 2)
Operating pressure range (2)		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C (Water: 0 to 60°C) (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads		With sealant
Flame resistance		The external resin parts are equivalent to UL-94 standard V-0.

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KRV12-04SW2 Data sheet
