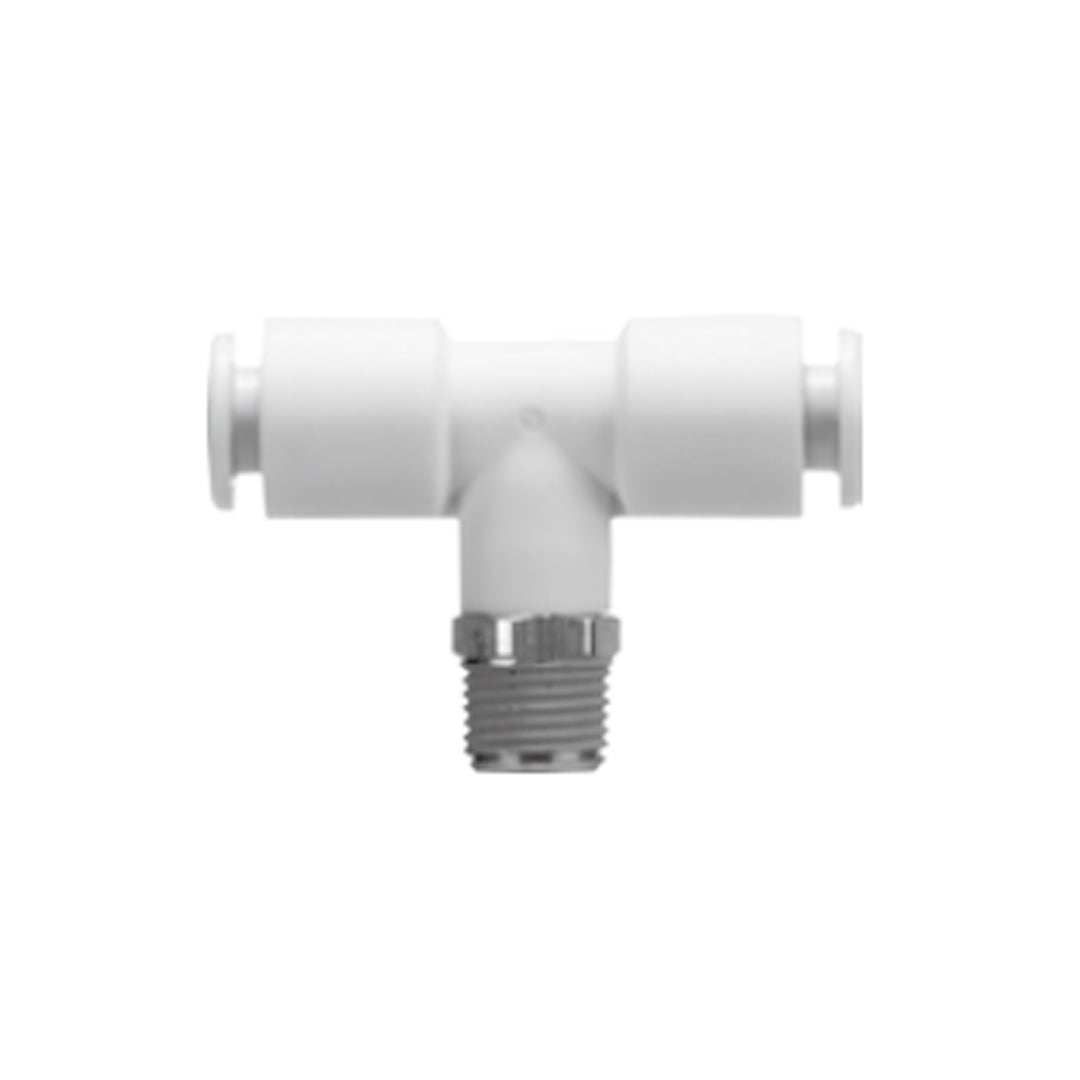

ข้อต่อลม Fittings SMC One-touch code KRT12-02SW2

ข้อต่อแบบ One-touch รุ่น KR-W2 จาก SMC ออกแบบมาสำหรับงานลมและน้ำที่ต้องการความปลอดภัยสูงและทนไฟ โดยใช้วัสดุ Flame Resistant PBT (เทียบเท่ามาตรฐาน UL-94 V-0) ซึ่งสามารถทนความร้อนและป้องกันการติดไฟได้ดี เหมาะกับสภาพแวดล้อมที่มีสะเก็ดไฟหรือการเชื่อมโลหะ ตัวเรือนและส่วนเกลียวผลิตจากทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) พร้อมซีลเกลียวในตัว (Thread Sealant) ลดขั้นตอนการติดตั้ง มีแรงยึดท่อสูง ป้องกันการรั่วซึม และสามารถใช้งานได้ทั้งแรงดันสูงและสูญญากาศ เหมาะสำหรับระบบอัตโนมัติ เครื่องจักร และงานที่ต้องการความทนทานสูง

คุณสมบัติ

• ทนไฟสูง ด้วยวัสดุ PBT มาตรฐาน UL-94 V-0
• ใช้งานได้ทั้งลมและน้ำ ที่แรงดัน −100 kPa ถึง 1 MPa
• รองรับการทำงานในพื้นที่จำกัด ตัวข้อต่อและเกลียวหมุนได้เพื่อจัดตำแหน่งง่าย
• แรงยึดท่อสูง ป้องกันท่อหลุดด้วยโครงสร้าง Chuck & Collet ที่แน่นหนา
• ถอดง่ายไม่ทำลายท่อ ด้วยระบบปลดล็อกอัตโนมัติ
• ไม่ต้องพันเทปเกลียว มีซีลในตัวพร้อมใช้งาน
• วัสดุปลอดทองแดง (Copper-free) และผ่านมาตรฐาน RoHS
• เหมาะสำหรับท่อ FR Nylon, FR Polyurethane และ FR Double-layer Tubing

ข้อมูลจำเพาะ

• ซีรีส์ KR-W2 Series
• ของไหลที่ใช้ได้ อากาศ, น้ำ (ไม่ใช้ DI Water)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (น้ำ: 0–60°C, ห้ามแช่แข็ง)
• ขนาดท่อที่รองรับ Ø6, Ø8, Ø10, Ø12 mm
• เกลียวต่อท่อ G, R, Rc, M (ตามรุ่น)
• วัสดุตัวเรือน ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า / Flame Resistant PBT
• วัสดุซีล NBR
• วัสดุโครงสร้างภายใน Stainless Steel 304, POM
• คุณสมบัติพิเศษ ทนไฟ (UL-94 V-0), ปลอดทองแดง, มีซีลเกลียวในตัว, หมุนจัดตำแหน่งได้
• มาตรฐานสิ่งแวดล้อม RoHS Compliant

Applicable tubing O.D. (mm)	Connection thread R	Model	H (width across flats)	øD1	øD2	L2	L1	A*	M	Effective area (mm²)		Weight (g)
										FR double layer	FR soft nylon
6	1/8	KRT06-01SW2	10	12.8	10	20	22.1	25.5	17	11.0	6.0	12
	1/4	KRT06-02SW2	14				26.5	27.5				20
	3/8	KRT06-03SW2	17				27.9	29				34
8	1/8	KRT08-01SW2	12	15.2	12	23	23.6	28	18.5	26.3	18.2	14
	1/4	KRT08-02SW2	14				28	30				22
	3/8	KRT08-03SW2	17				29.4	31.5				36
10	1/8	KRT10-01SW2	17	18.5	17	26.5	26.1	32	21	40.8	29.0	31
	1/4	KRT10-02SW2					29.5	33				29
	3/8	KRT10-03SW2					30.9	34.5				39
	1/2	KRT10-04SW2	22				35.1	37				66
12	1/4	KRT12-02SW2	17	20.9	17	28.5	30.5	35.5	22	57.2	45.2	31
	3/8	KRT12-03SW2					31.9	37				41
	1/2	KRT12-04SW2	22				36.1	39.5				104

ข้อมูลทางเทคนิค

Fluid		Air/Water (1, 2)
Operating pressure range (2)		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C (Water: 0 to 60°C) (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads		With sealant
Flame resistance		The external resin parts are equivalent to UL-94 standard V-0.

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KRT12-02SW2 Data sheet
