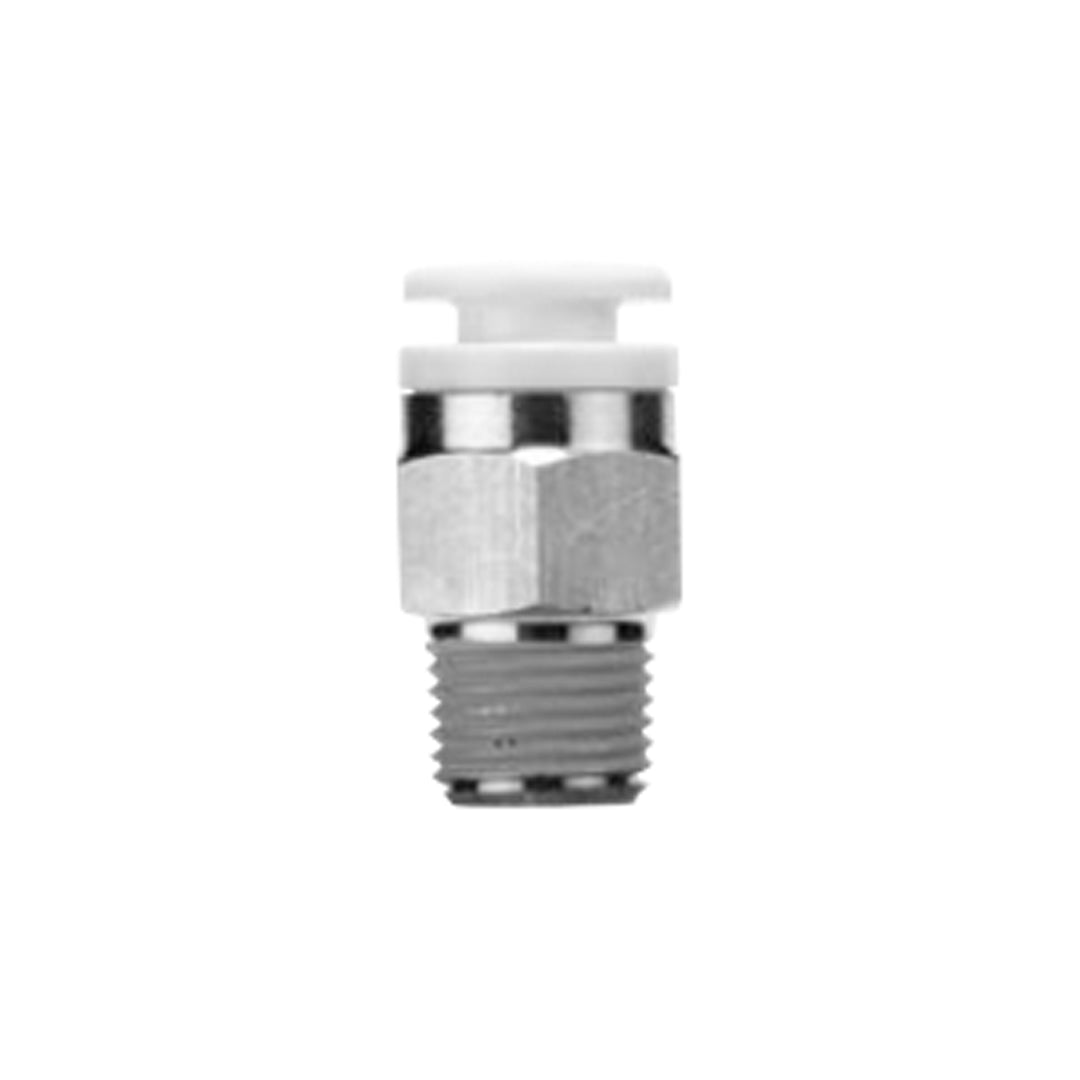

ข้อต่อลม Fittings SMC One-touch code KRH08-01SW2

ข้อต่อแบบ One-touch รุ่น KR-W2 จาก SMC ออกแบบมาสำหรับงานลมและน้ำที่ต้องการความปลอดภัยสูงและทนไฟ โดยใช้วัสดุ Flame Resistant PBT (เทียบเท่ามาตรฐาน UL-94 V-0) ซึ่งสามารถทนความร้อนและป้องกันการติดไฟได้ดี เหมาะกับสภาพแวดล้อมที่มีสะเก็ดไฟหรือการเชื่อมโลหะ ตัวเรือนและส่วนเกลียวผลิตจากทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) พร้อมซีลเกลียวในตัว (Thread Sealant) ลดขั้นตอนการติดตั้ง มีแรงยึดท่อสูง ป้องกันการรั่วซึม และสามารถใช้งานได้ทั้งแรงดันสูงและสูญญากาศ เหมาะสำหรับระบบอัตโนมัติ เครื่องจักร และงานที่ต้องการความทนทานสูง

คุณสมบัติ

• ทนไฟสูง ด้วยวัสดุ PBT มาตรฐาน UL-94 V-0
• ใช้งานได้ทั้งลมและน้ำ ที่แรงดัน −100 kPa ถึง 1 MPa
• รองรับการทำงานในพื้นที่จำกัด ตัวข้อต่อและเกลียวหมุนได้เพื่อจัดตำแหน่งง่าย
• แรงยึดท่อสูง ป้องกันท่อหลุดด้วยโครงสร้าง Chuck & Collet ที่แน่นหนา
• ถอดง่ายไม่ทำลายท่อ ด้วยระบบปลดล็อกอัตโนมัติ
• ไม่ต้องพันเทปเกลียว มีซีลในตัวพร้อมใช้งาน
• วัสดุปลอดทองแดง (Copper-free) และผ่านมาตรฐาน RoHS
• เหมาะสำหรับท่อ FR Nylon, FR Polyurethane และ FR Double-layer Tubing

ข้อมูลจำเพาะ

• ซีรีส์ KR-W2 Series
• ของไหลที่ใช้ได้ อากาศ, น้ำ (ไม่ใช้ DI Water)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (น้ำ: 0–60°C, ห้ามแช่แข็ง)
• ขนาดท่อที่รองรับ Ø6, Ø8, Ø10, Ø12 mm
• เกลียวต่อท่อ G, R, Rc, M (ตามรุ่น)
• วัสดุตัวเรือน ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า / Flame Resistant PBT
• วัสดุซีล NBR
• วัสดุโครงสร้างภายใน Stainless Steel 304, POM
• คุณสมบัติพิเศษ ทนไฟ (UL-94 V-0), ปลอดทองแดง, มีซีลเกลียวในตัว, หมุนจัดตำแหน่งได้
• มาตรฐานสิ่งแวดล้อม RoHS Compliant

Applicable tubing O.D. (mm)	Connection thread M, R	Model	H (width across flats)	L	A*	M	Effective area (mm²)		Weight (g)
							FR double layer	FR soft nylon
6	M5 x 0.8	KRH06-M5W2	10	23.3	19.8	17	4	4	6
	1/8	KRH06-01SW2	12	21.6	18.5		10.4	5.6	16
	1/4	KRH06-02SW2	14	22.5	17				14
	3/8	KRH06-03SW2	17	20.9	15.5				27
8	1/8	KRH08-01SW2	14	27.1	24	18.5	26.1	18.0	21
	1/4	KRH08-02SW2	17	26	20.5				19
	3/8	KRH08-03SW2	17	20.9	15.5				26
10	1/8	KRH10-01SW2	17	29.1	26	21	26.1	26.1	19
	1/4	KRH10-02SW2	17	33	27.5		41.5	29.5	30
	3/8	KRH10-03SW2	22	27.9	22.5				53
	1/2	KRH10-04SW2	22	26.1	19				53
12	1/4	KRH12-02SW2	19	34	28.5	22	58.3	46.1	42
	3/8	KRH12-03SW2	22	28.9	23.5				34
	1/2	KRH12-04SW2	22	29.1	22				51

ข้อมูลทางเทคนิค

Fluid		Air/Water (1, 2)
Operating pressure range (2)		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C (Water: 0 to 60°C) (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads		With sealant
Flame resistance		The external resin parts are equivalent to UL-94 standard V-0.

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KRH08-01SW2 Data sheet
