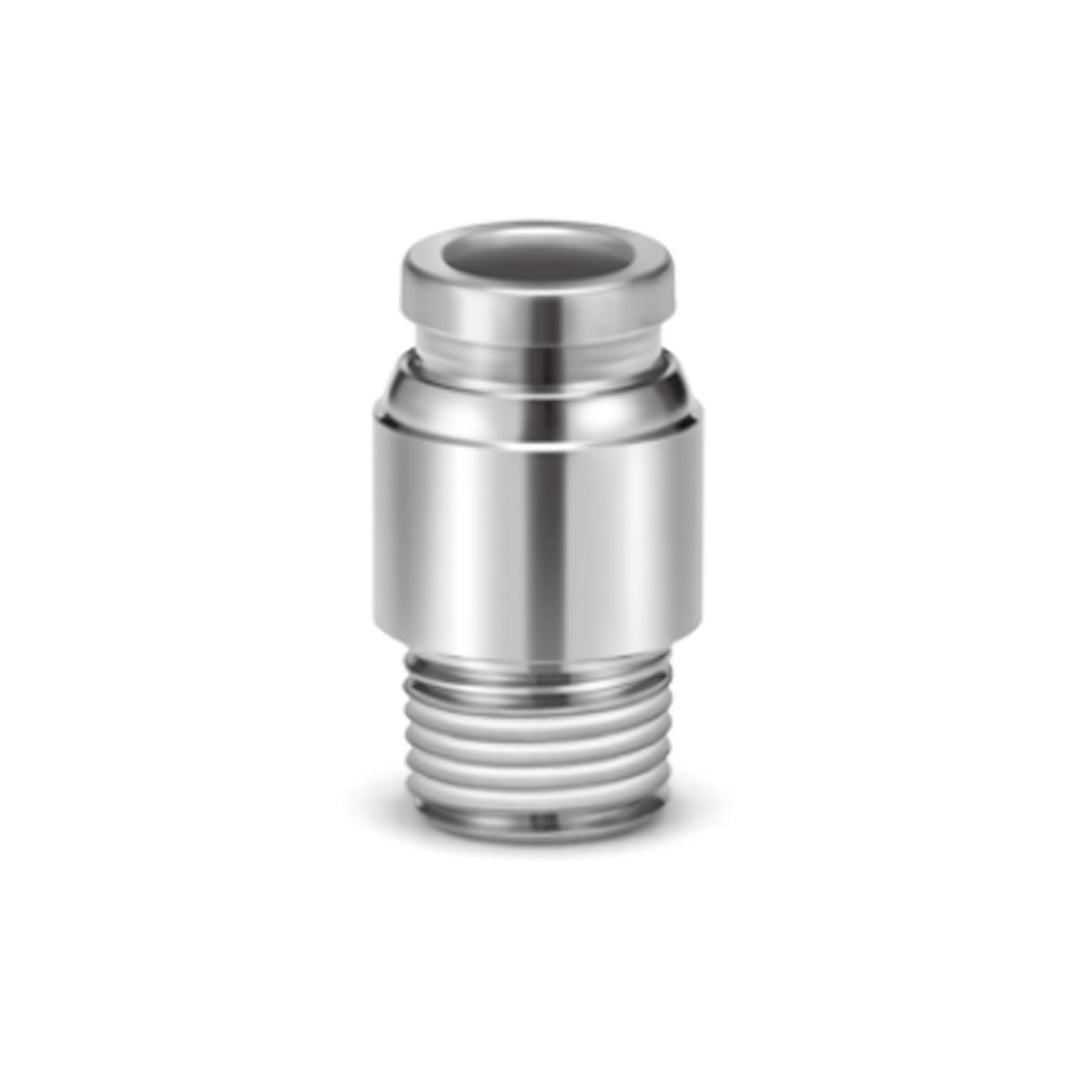

ข้อต่อลม Fittings SMC One-touch code KQG2S09-N02S

ข้อต่อลม SMC รุ่น KQG2 Series ผลิตจาก สแตนเลสเกรด 316 ทั้งตัว มอบความทนทานสูงต่อการกัดกร่อน เหมาะสำหรับงานที่ต้องการความสะอาดสูง เช่น อุตสาหกรรมอาหาร เครื่องดื่ม ยา และเซมิคอนดักเตอร์ โครงสร้างแบบ One-touch ช่วยให้ติดตั้งและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ ตัวข้อต่อมีขนาดกะทัดรัด น้ำหนักเบากว่ารุ่นก่อนถึง 62% และสั้นลง 30% พร้อมวัสดุซีล Special FKM (ทนไอน้ำและอุณหภูมิสูง) ใช้งานได้ทั้งกับ ลม น้ำ ไนโตรเจน และไอน้ำ โดยไม่ต้องใช้สารหล่อลื่น (Grease-free) และผ่านมาตรฐาน Japan Food Sanitation Law เหมาะอย่างยิ่งสำหรับระบบลมที่ต้องการความปลอดภัยและความสะอาดสูง

คุณสมบัติ

• วัสดุสแตนเลส 316 ทั้งตัว ทนการกัดกร่อนสูง เหมาะสำหรับงานสะอาด
• ขนาดกะทัดรัดและน้ำหนักเบา กว่ารุ่นก่อน (สั้นลง ~30%, เบาลง ~62%)
• ซีลพิเศษ FKM ทนความร้อนสูงถึง 150°C และใช้งานกับไอน้ำได้
• รองรับของไหลหลายชนิด เช่น อากาศ, ไนโตรเจน, น้ำ, ไอน้ำ
• ไม่ต้องหล่อลื่น (Grease-free) ลดการปนเปื้อนในระบบ
• รองรับท่อหลายประเภท เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• ผ่านมาตรฐาน Japan Food Sanitation Law และ RoHS ปลอดภัยในงานอาหารและยา
• มีเกลียวให้เลือกหลากหลาย (M, R, Rc, UNF, NPT) สำหรับทั้งระบบ Metric และ Inch

ข้อมูลจำเพาะ

• ซีรีส์ KQG2 Series
• วัสดุหลัก Stainless Steel 316
• วัสดุซีล Special FKM (Fluoro-coated)
• ของไหลที่ใช้ได้ Air, N₂, Water, Steam
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิของของไหล −5 ถึง 150°C (ไม่ให้แข็งตัว)
• การหล่อลื่น Grease-free
• ซีลเกลียว มีซีลในตัว (With Sealant)
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm (Metric) / 1/8"–1/2" (Inch)
• วัสดุท่อที่รองรับ FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• การรับรองมาตรฐาน Japan Food Sanitation Law, RoHS
• อุณหภูมิท่อที่เหมาะสม FEP: 80°C+, PFA: 120°C+
• รุ่นย่อย Male Connector, Elbow, Union, Tee, Bulkhead, Reducer, Plug ฯลฯ

Applicable tubing øO.D. (inch)	Connection thread UNF, NPT	Model	H (Width across flat)	øD	L	A*	M	Note) Effective area (mm²)	Weight (g)
ø1/8"	10-32UNF	KQG2S01-32	2	9	16.5	13.5	12	3	3.8
ø5/32"	10-32UNF	KQG2S03-32	2	9	17.1	14.1	12.6	4	3.7
	1/8	KQG2S03-N01S	2.78		19.6	16.4		4.1	8.5
ø1/4"	10-32UNF	KQG2S07-32	2	12	19.5	16.5	13.5	4	7.2
	1/8	KQG2S07-N01S	4.76		20.1	17.3		10	8.1
	1/4	KQG2S07-N02S			20.5	16.1		10.7	13.4
	3/8	KQG2S07-N03S			22.5	15.8			22.6
ø5/16"	1/8	KQG2S09-N01S	5.56	14	24.7	21.5	16.1	17.2	12
	1/4	KQG2S09-N02S	6.35		23.9	18.7		23.3	12.8
	3/8	KQG2S09-N03S			23.1	18.4			23.5
ø3/8"	1/8	KQG2S11-N01S	5.56	17	25.2	22	16.6	17.2	17.8
	1/4	KQG2S11-N02S	6.35		27.1	22.7		39	21.2
	3/8	KQG2S11-N03S			23.6	18.9			23.8
	1/2	KQG2S11-N04S			27.7	17.2			38.6
ø1/2"	1/4	KQG2S13-N02S	8	20	30.5	26.1	18.5	46	26.6
	3/8	KQG2S13-N03S	9.53		29.4	24.7		60	29
	1/2	KQG2S13-N04S			25.5	19.1			34.8

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water, Steam Note 1) Note 2)
Operating pressure range Note 3)	-100 kPa to 1 MPa Note 4)
Proof pressure	3.0 MPa
Ambient and fluid temperature Note 5)	-5 to 150°C (No freezing) Note 4)
Lubricant	Grease-free specification
Seal on the threads	With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQG2S09-N02S Data sheet
