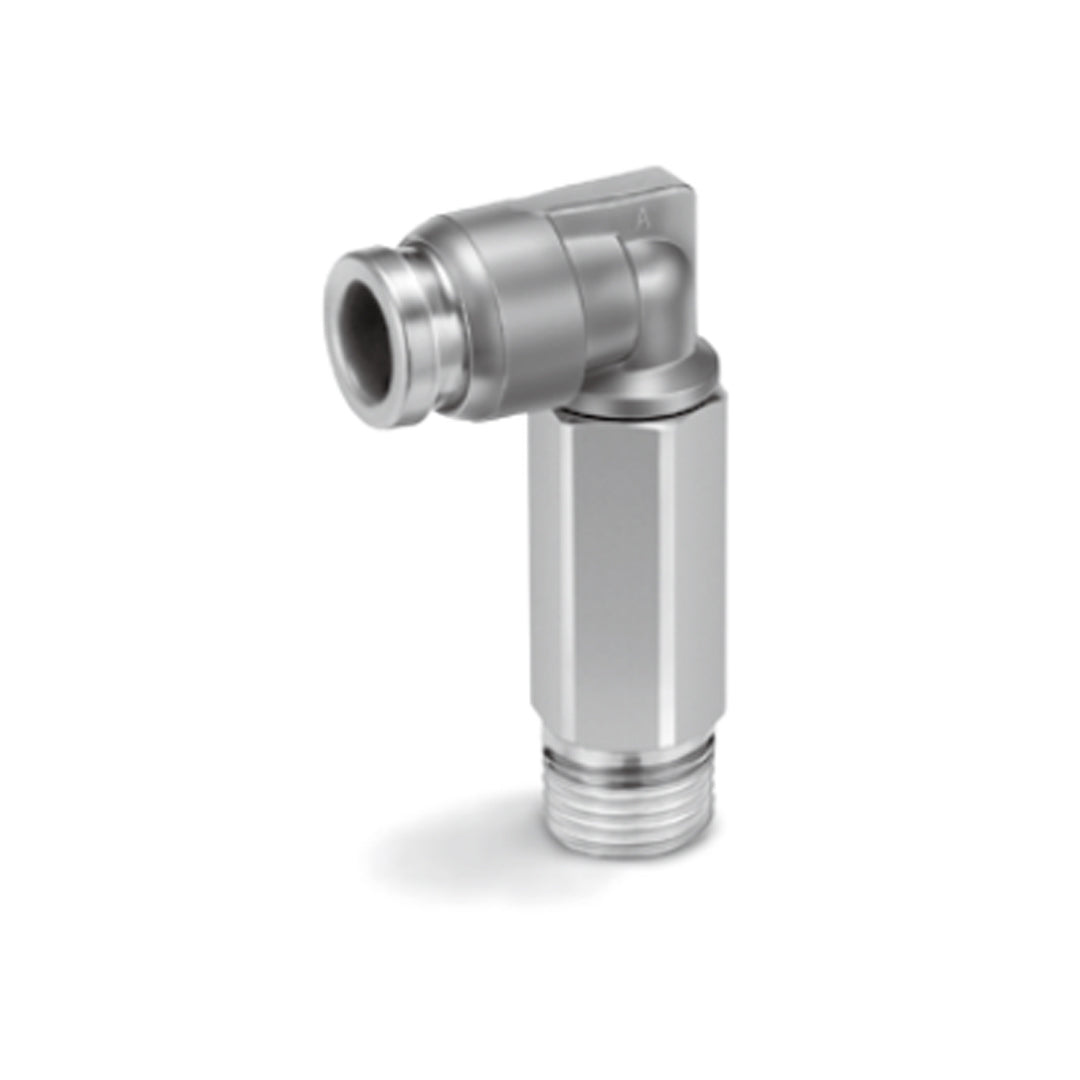

ข้อต่อลม Fittings SMC One-touch code KQB2W10-02S

SMC KQB2 Series Metal One-touch Fittings เป็นข้อต่อโลหะชนิด One-touch สำหรับระบบท่อลมและของไหลที่ต้องการความทนทานสูง ออกแบบให้มีขนาดกะทัดรัด น้ำหนักเบาลงกว่าเดิมถึง 30% และลดน้ำหนักได้ประมาณ 62% เมื่อเทียบกับรุ่นก่อนหน้า ตัวเรือนทำจากทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า (Electroless Nickel Plating) ปราศจากจาระบี (Grease-free) รองรับการใช้งานกับอุณหภูมิของของไหลตั้งแต่ -5 ถึง 150°C เหมาะสำหรับการติดตั้งในพื้นที่จำกัดและสภาพแวดล้อมที่ต้องการความสะอาดสูง

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา (เบากว่ารุ่นเดิมถึง 62%)
• ชิ้นส่วนทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า ป้องกันการกัดกร่อน
• ไม่ใช้จาระบี (Grease-free) เพื่อการใช้งานในระบบที่ต้องการความสะอาด
• รองรับอุณหภูมิของของไหลตั้งแต่ −5 ถึง 150°C
• ใช้ได้กับท่อหลากหลายชนิด เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• เกลียวเชื่อมต่อหลากหลายรูปแบบ: M, R, Rc, UNF, NPT, G
• ผ่านมาตรฐาน RoHS compliant

ข้อมูลจำเพาะ

• ของไหลที่ใช้ได้ Air, N₂, Water (ไม่ควรใช้ DI Water)
• ช่วงแรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3.0 MPa
• อุณหภูมิแวดล้อมและของไหล −5 ถึง 150°C (ห้ามเกิดการแข็งตัว)
• การหล่อลื่น ไม่ใช้จาระบี (Grease-free)
• วัสดุหลัก สแตนเลส 304, สแตนเลส 316, ทองเหลือง C3604 เคลือบนิกเกิล, ซีล FKM
• ขนาดท่อที่รองรับ Ø3.2 – Ø16 มม. / Ø1/8" – Ø1/2"

Applicable tubing O.D. (mm)	Connection thread R, M	Model	H (Width across flat)	Note 1) øD	L1	L2	A *	M	Note 2) Effective area (mm²)	Weight (g)
ø3.2	M5 x 0.8	KQB2W23-M5	8	8.3	13.1	31.2	32.4	12	2.8	13.5
	1/8	KQB2W23-01S	10		13.6	31.3	32.3		2.8	15.3
	1/4	KQB2W23-02S	14		13.6	35.1	34.5		3.4	34.7
ø4	M5 x 0.8	KQB2W04-M5	8	9.1	13.7	31.6	33.2	12.6	3	14.1
	1/8	KQB2W04-01S	10		14.4	31.7	33.1	12.6	4	16.2
	1/4	KQB2W04-02S	14		14.4	35.5	35.3	12.6	4	35.6
ø6	M5 x 0.8	KQB2W06-M5	8	11.4	14.7	32.7	35.4	13.6	3	16
	1/8	KQB2W06-01S	10		15.9	32.8	36.6		10.9	17.8
	1/4	KQB2W06-02S	14		15.9	36.6	37.6		10.9	37.2
	3/8	KQB2W06-03S	17		15.9	38	38.6		10.9	38.6
ø8	1/8	KQB2W08-01S	12	13.7	18.6	37	40.7	16.1	20.5	28.9
	1/4	KQB2W08-02S	14		19.1	40.2	42.3			39.2
	3/8	KQB2W08-03S	17		19.1	41.6	43.3			63.7
ø10	1/4	KQB2W10-02S	14	16.6	21	46.6	50.2	17	33.5	42.1
	3/8	KQB2W10-03S	17		21	45.9	49.1			64.5
	1/2	KQB2W10-04S	22		21	50.1	52			123
	1/4	KQB2W12-02S	14		22.6	47.7	52.3			46
ø12	3/8	KQB2W12-03S	17	18.7	23.6	49	53.2	18.6	47.7	58.2
	1/2	KQB2W12-04S	22		23.6	53.2	56.1			118
	1/4	KQB2W12-02S	14		22.6	47.7	52.3			46
ø16	3/8	KQB2W16-03S	19	24.6	26.3	57.6	64.1	20.8	71	89.6
	1/2	KQB2W16-04S	22		27.3	61.4	66.6		100	60.3

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water Note 2)
Operating pressure range Note 1)	-100 kPa to 1 MPa Note 3)
Proof pressure	3.0 MPa
Ambient and fluid temperature Note 4)	-5 to 150°C (No freezing) Note 3)
Lubricant	Grease-free specification
Seal on the threads	With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQB2W10-02S Data sheet
