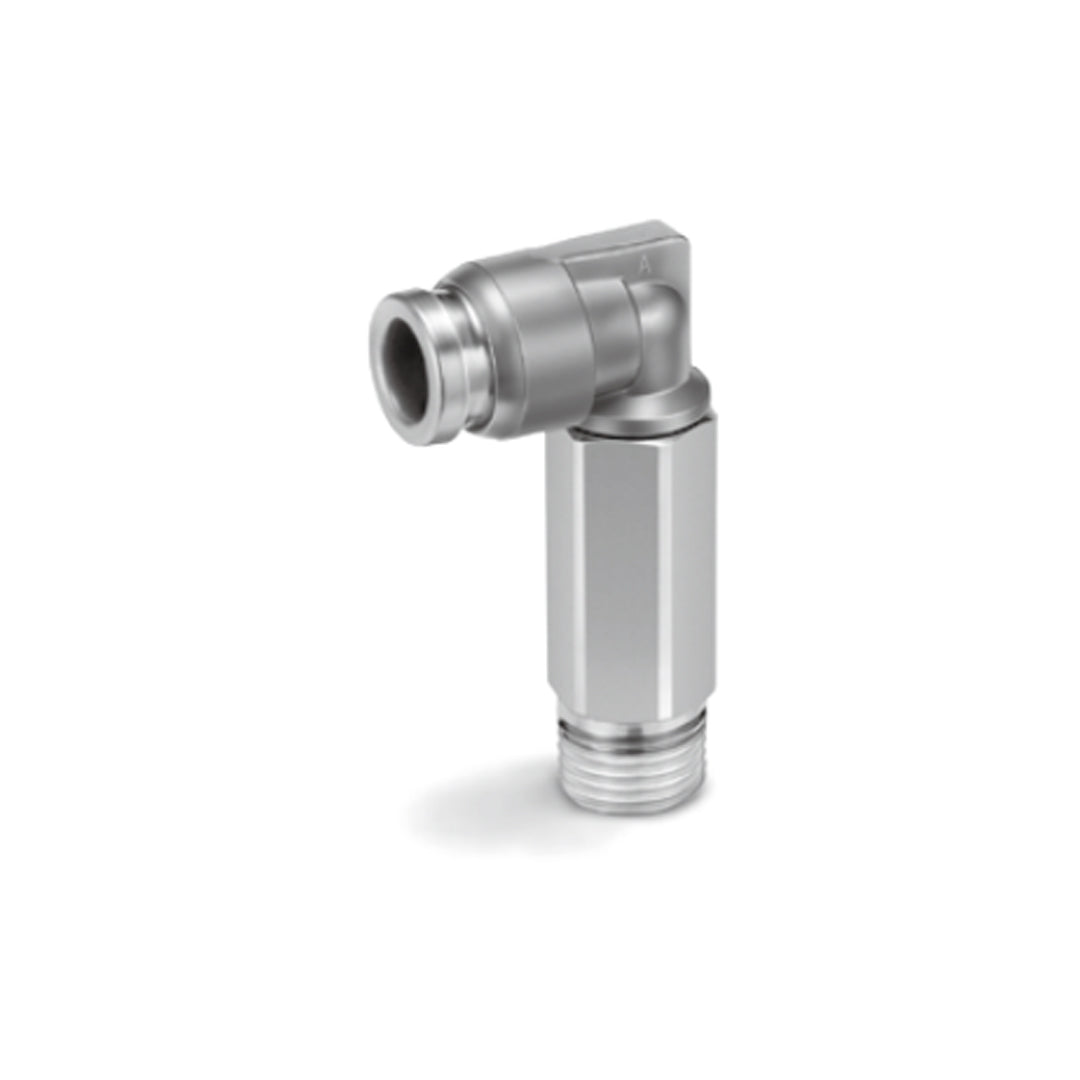

ข้อต่อลม Fittings SMC One-touch code KQB2W01-N01S

SMC KQB2 Series Metal One-touch Fittings เป็นข้อต่อโลหะชนิด One-touch สำหรับระบบท่อลมและของไหลที่ต้องการความทนทานสูง ออกแบบให้มีขนาดกะทัดรัด น้ำหนักเบาลงกว่าเดิมถึง 30% และลดน้ำหนักได้ประมาณ 62% เมื่อเทียบกับรุ่นก่อนหน้า ตัวเรือนทำจากทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า (Electroless Nickel Plating) ปราศจากจาระบี (Grease-free) รองรับการใช้งานกับอุณหภูมิของของไหลตั้งแต่ -5 ถึง 150°C เหมาะสำหรับการติดตั้งในพื้นที่จำกัดและสภาพแวดล้อมที่ต้องการความสะอาดสูง

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา (เบากว่ารุ่นเดิมถึง 62%)
• ชิ้นส่วนทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า ป้องกันการกัดกร่อน
• ไม่ใช้จาระบี (Grease-free) เพื่อการใช้งานในระบบที่ต้องการความสะอาด
• รองรับอุณหภูมิของของไหลตั้งแต่ −5 ถึง 150°C
• ใช้ได้กับท่อหลากหลายชนิด เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• เกลียวเชื่อมต่อหลากหลายรูปแบบ: M, R, Rc, UNF, NPT, G
• ผ่านมาตรฐาน RoHS compliant

ข้อมูลจำเพาะ

• ของไหลที่ใช้ได้ Air, N₂, Water (ไม่ควรใช้ DI Water)
• ช่วงแรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3.0 MPa
• อุณหภูมิแวดล้อมและของไหล −5 ถึง 150°C (ห้ามเกิดการแข็งตัว)
• การหล่อลื่น ไม่ใช้จาระบี (Grease-free)
• วัสดุหลัก สแตนเลส 304, สแตนเลส 316, ทองเหลือง C3604 เคลือบนิกเกิล, ซีล FKM
• ขนาดท่อที่รองรับ Ø3.2 – Ø16 มม. / Ø1/8" – Ø1/2"

Applicable tubing O.D. (inch)	Connection thread NPT	Model	H (Width across flat)	øD	L1	L2	A*	M	Note) Effective area (mm²)	Weight (g)
ø1/8"	1/8	KQB2W01-N01S	11.11	8.3	13.6	31.6	32.5	12	2.8	19.5
	1/4	KQB2W01-N02S	14.29			35.4	35.1			37.3
ø5/32"	1/8	KQB2W03-N01S	11.11	9.1	14.4	31.8	33.1		4	20.3
	1/4	KQB2W03-N02S	14.29			35.8	35.9			38.2
ø1/4"	1/8	KQB2W07-N01S	11.11	11.7	15.9	33.3	35.9	13.5	10.9	22.1
	1/4	KQB2W07-N02S	14.29			37.1	38.5			39.9
	3/8	KQB2W07-N03S	17.46			38.9	40			65.6
ø5/16"	1/8	KQB2W09-N01S	12.7	13.7	18.6	34.7	38.3	16.1	20.5	30.4
	1/4	KQB2W09-N02S	14.29		19.1	40.2	42.6			41.6
	3/8	KQB2W09-N03S	17.46			42	44.1			68.5
ø3/8"	1/4	KQB2W11-N02S	14.29	16	21	47.2	50.8	16.6	33.5	44.9
	3/8	KQB2W11-N03S	17.46			45.4	48.7			67.8
	1/2	KQB2W11-N04S	22.23			49.2	50.8			124.2
ø1/2"	1/4	KQB2W13-N02S	14.29	19.6	22.7	49	54.4	18.5	47.7	51.1
	3/8	KQB2W13-N03S	17.46		23.7	50.7	55.8			66
	1/2	KQB2W13-N04S	22.23			54.5	57.9			125.9

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water Note 2)
Operating pressure range Note 1)	-100 kPa to 1 MPa Note 3)
Proof pressure	3.0 MPa
Ambient and fluid temperature Note 4)	-5 to 150°C (No freezing) Note 3)
Lubricant	Grease-free specification
Seal on the threads	With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQB2W01-N01S Data sheet
