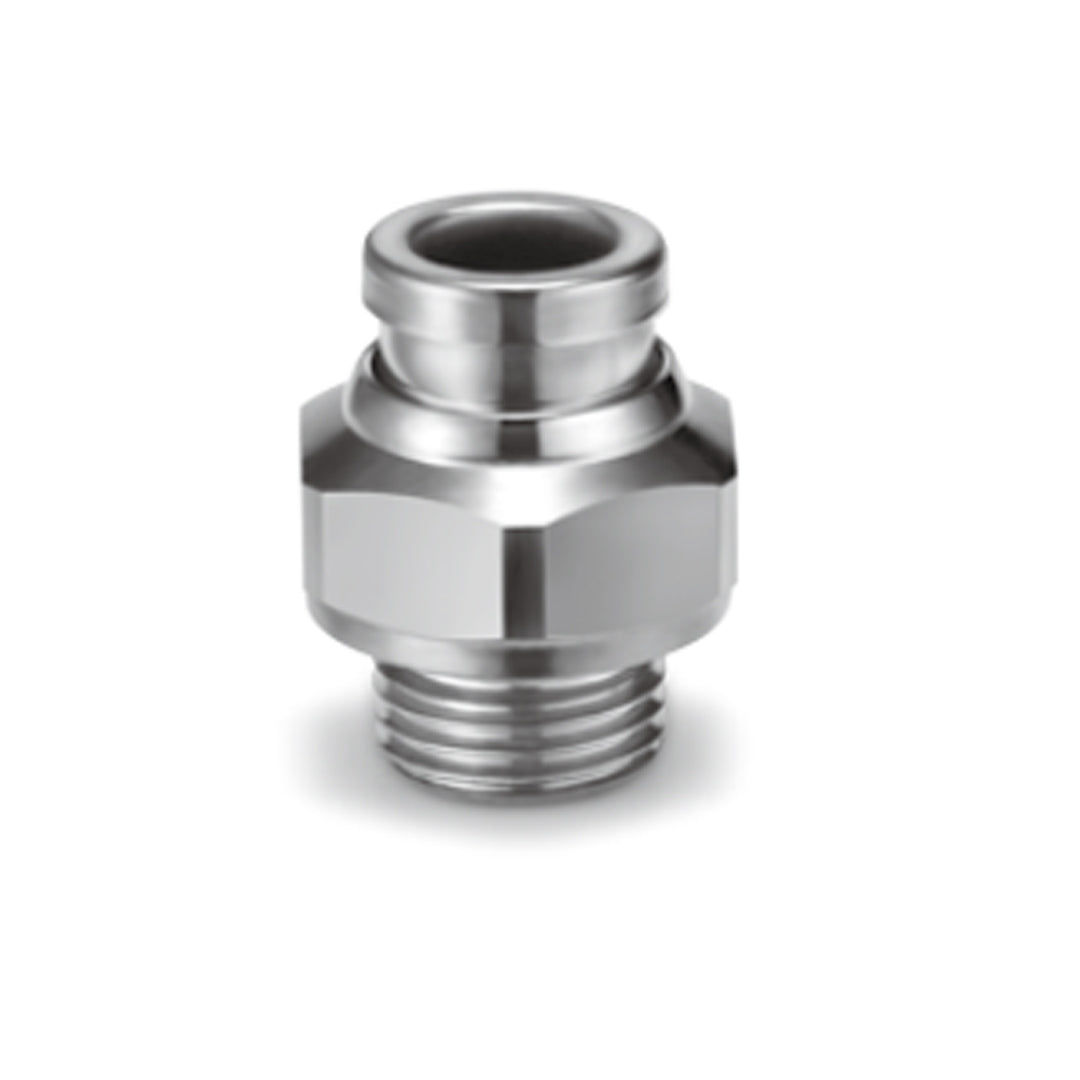

ข้อต่อลม Fittings SMC One-touch code KQB2H04-G01

SMC KQB2 Series Metal One-touch Fittings เป็นข้อต่อโลหะชนิด One-touch สำหรับระบบท่อลมและของไหลที่ต้องการความทนทานสูง ออกแบบให้มีขนาดกะทัดรัด น้ำหนักเบาลงกว่าเดิมถึง 30% และลดน้ำหนักได้ประมาณ 62% เมื่อเทียบกับรุ่นก่อนหน้า ตัวเรือนทำจากทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า (Electroless Nickel Plating) ปราศจากจาระบี (Grease-free) รองรับการใช้งานกับอุณหภูมิของของไหลตั้งแต่ -5 ถึง 150°C เหมาะสำหรับการติดตั้งในพื้นที่จำกัดและสภาพแวดล้อมที่ต้องการความสะอาดสูง

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา (เบากว่ารุ่นเดิมถึง 62%)
• ชิ้นส่วนทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า ป้องกันการกัดกร่อน
• ไม่ใช้จาระบี (Grease-free) เพื่อการใช้งานในระบบที่ต้องการความสะอาด
• รองรับอุณหภูมิของของไหลตั้งแต่ −5 ถึง 150°C
• ใช้ได้กับท่อหลากหลายชนิด เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• เกลียวเชื่อมต่อหลากหลายรูปแบบ: M, R, Rc, UNF, NPT, G
• ผ่านมาตรฐาน RoHS compliant

ข้อมูลจำเพาะ

• ของไหลที่ใช้ได้ Air, N₂, Water (ไม่ควรใช้ DI Water)
• ช่วงแรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3.0 MPa
• อุณหภูมิแวดล้อมและของไหล −5 ถึง 150°C (ห้ามเกิดการแข็งตัว)
• การหล่อลื่น ไม่ใช้จาระบี (Grease-free)
• วัสดุหลัก สแตนเลส 304, สแตนเลส 316, ทองเหลือง C3604 เคลือบนิกเกิล, ซีล FKM
• ขนาดท่อที่รองรับ Ø3.2 – Ø16 มม. / Ø1/8" – Ø1/2"

Applicable tubing O.D. (mm)	Connection thread G	Model	H (Width across flat)	ød	L	A	M	Note) Effective area (mm²)	Weight (g)
ø4	1/8	KQB2H04-G01	14	-	16.6	11.1	12.6	5.6	9.2
	1/4	KQB2H04-G02	19		17.8	20.6			14.1	23.6
ø6	1/8	KQB2H06-G01	14	-	13.8	17.6	12.1	13.6	13.1	8.9
	1/4	KQB2H06-G02	19		17.8	20.5	14			21.6
	3/8	KQB2H06-G03	22		21.8	23.4	15.9			38.3
ø8	1/8	KQB2H08-G01	14	-	13.8	23.9	18.4	16.1	26.1	13.2
	1/4	KQB2H08-G02	19		17.8	21.2	14.7			19.1
	3/8	KQB2H08-G03	22		21.8	24	16.5			35.2
ø10	1/8	KQB2H10-G01	17	-	13.8	25.1	19.6	17	26.1	19.9
	1/4	KQB2H10-G02	19		17.8	24.9	18.4			24.8
	3/8	KQB2H10-G03	22		21.8	23.3	15.8		41.5	30.9
	1/2	KQB2H10-G04	27		26.5	27.7	18.7			64.4
ø12	1/4	KQB2H12-G02	19	-	17.8	27.7	21.2	18.6	58.3	26.3
	3/8	KQB2H12-G03	22		21.8	23.5	16			25.5
	1/2	KQB2H12-G04	27		26.5	27.9	18.9			58
ø16	3/8	KQB2H16-G03	24	24.6	21.8	31.3	23.8	20.8	81	44.5
	1/2	KQB2H16-G04	27		26.5	27.3	18.3		113	58

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water Note 2)
Operating pressure range Note 1)	-100 kPa to 1 MPa Note 3)
Proof pressure	3.0 MPa
Ambient and fluid temperature Note 4)	-5 to 150°C (No freezing) Note 3)
Lubricant	Grease-free specification
Seal on the threads	O-ring seal
