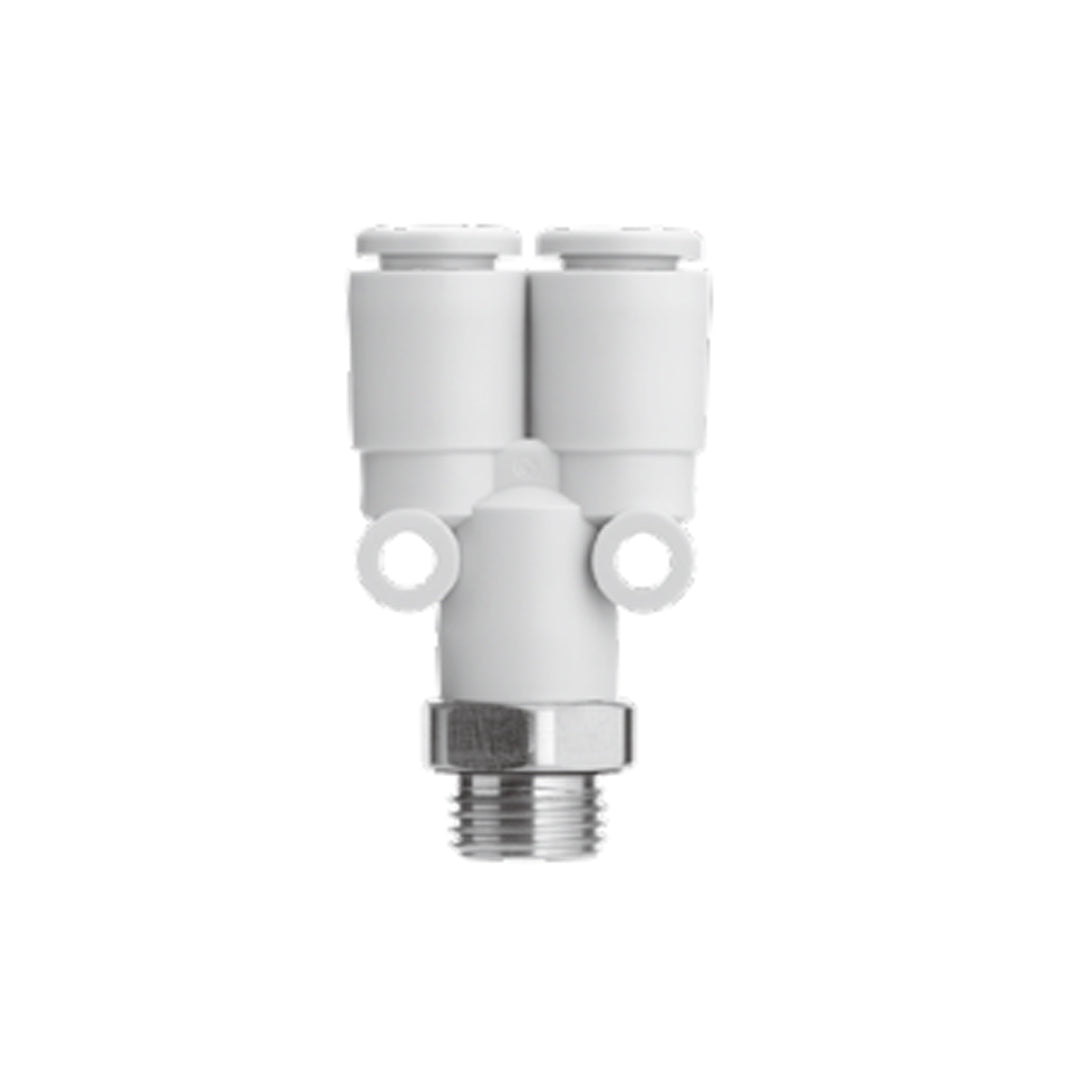

ข้อต่อลม Fittings SMC One-touch code KQ2U04-G01G

ข้อต่อแบบ One-touch รุ่น KQ2-G Series จาก SMC เป็นฟิตติ้งแบบกะทัดรัดที่ออกแบบให้ติดตั้งง่าย ถอดท่อสะดวก และให้แรงยึดท่อสูง เหมาะสำหรับระบบลมในงานอุตสาหกรรมทั่วไป ตัวเรือนผลิตจากวัสดุ PBT คุณภาพสูง น้ำหนักเบา ทนแรงกระแทกและการกัดกร่อน พร้อมส่วนเกลียว ทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) เพื่อเพิ่มความทนทานต่อสภาพแวดล้อม ข้อต่อมีซีลเกลียวในตัว (Thread Sealant) ไม่ต้องพันเทปก่อนติดตั้ง ใช้งานได้กับท่อหลายชนิด เช่น Nylon, Soft Nylon, Polyurethane รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa และมีให้เลือกหลากหลายแบบ เช่น ข้อตรง ข้องอ ยูเนียน ที วาย และแบบลดขนาด

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา เหมาะกับพื้นที่ติดตั้งจำกัด
• ติดตั้งง่ายแบบ One-touch ปลดท่อได้รวดเร็วโดยไม่ทำลายท่อ
• มีซีลเกลียวในตัว ไม่ต้องพันเทปก่อนติดตั้ง
• แรงยึดท่อสูง ป้องกันการหลุดรั่ว แม้ในแรงดันสูง
• รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa
• วัสดุคุณภาพสูง ตัวเรือน PBT และเกลียวทองเหลืองเคลือบนิกเกิล
• ใช้งานได้กับท่อหลายชนิด Nylon, Soft Nylon, Polyurethane
• หมุนปรับมุมได้อิสระ สำหรับรุ่นเกลียวหมุน (Swivel Type)
• ผ่านมาตรฐาน RoHS ปลอดสารต้องห้ามในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ซีรีส์ KQ2-G Series
• ประเภท Compact One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• วัสดุตัวเรือน PBT (Polybutylene Terephthalate)
• วัสดุโลหะ ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า
• วัสดุซีลและโอริง NBR
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm
• วัสดุท่อที่ใช้ได้ Nylon, Soft Nylon, Polyurethane
• ชนิดเกลียว M, R, Rc, G, NPT, UNF
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ Built-in Sealant, Compact Size, High Tube Retention

Applicable tubing O.D.	Connection thread G	Model	H (Width across flats)	Release button dimensions		L	A	M	P	Q	Mounting hole			Effective area (mm²)		Min. port	Weight [g]
				øD	øX (X)						øO	øN	Thickness	Nylon	Urethane
ø4	1/8	KQ2U04-G01G	12	8.2	7.7	37.1	31.6	13.3	8.2	5.7	6	3.2	8.2	4.2	4.2	3.6	10.5
	1/4	KQ2U04-G02G	17	8.2	7.7	40.1	33.6	13.3	8.2	5.7	6	3.2	8.2	4.2	4.2	3.6	22.2
ø6	1/8	KQ2U06-G01G	12	10.4	9.7	38.2	32.7	13.3	10.4	6.8	6	3.2	10.4	13.4	10.6	5.4	11
	1/4	KQ2U06-G02G	17	10.4	9.7	41.2	34.7	13.3	10.4	6.8	6	3.2	10.4	13.4	10.6	5.4	22.4
	3/8	KQ2U06-G03G	21	10.4	9.7	41.7	34.2	13.3	10.4	6.8	6	3.2	10.4	13.4	10.6	5.4	33.7
ø8	1/8	KQ2U08-G01G	14	13.2	13	41.3	35.8	14.2	13.2	8.7	8	4.2	13.2	25.6	17.7	6	17
	1/4	KQ2U08-G02G	17	13.2	13	44.3	37.8	14.2	13.2	8.7	8	4.2	13.2	25.6	17.7	7.3	24.2
	3/8	KQ2U08-G03G	21	13.2	13	44.8	37.3	14.2	13.2	8.7	8	4.2	13.2	25.6	17.7	7.3	35.4
ø10	1/4	KQ2U10-G02G	17	15.9	15.6	48.2	41.7	15.6	15.9	10.1	8	4.2	15.9	40	28.4	9	26.5
	3/8	KQ2U10-G03G	21	15.9	15.6	48.7	41.2	15.6	15.9	10.1	8	4.2	15.9	40	28.4	9.4	38.7
	1/2	KQ2U10-G04G	27	15.9	15.6	50.2	41.2	15.6	15.9	10.1	8	4.2	15.9	40	28.4	9.4	57.6
ø12	1/4	KQ2U12-G02G	19	18.5	18.2	52.2	45.7	17	18.5	11.4	8	4.2	18.5	57.4	45.4	9	38
	3/8	KQ2U12-G03G	21	18.5	18.2	52.7	45.2	17	18.5	11.4	8	4.2	18.5	57.4	45.4	11	39.9
	1/2	KQ2U12-G04G	27	18.5	18.2	54.2	45.2	17	18.5	11.4	8	4.2	18.5	57.4	45.4	11.6	58.6

ข้อมูลทางเทคนิค

Fluid	Air, Water *1 *2
Operating pressure range *3	-100 kPa to 1 MPa
Proof pressure (at 23°C)	3 MPa
Ambient and fluid temperature	-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	ISO 16030 (Parallel pipe thread)
Seal on the threads	Seal ring

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQ2U04-G01G Data sheet
