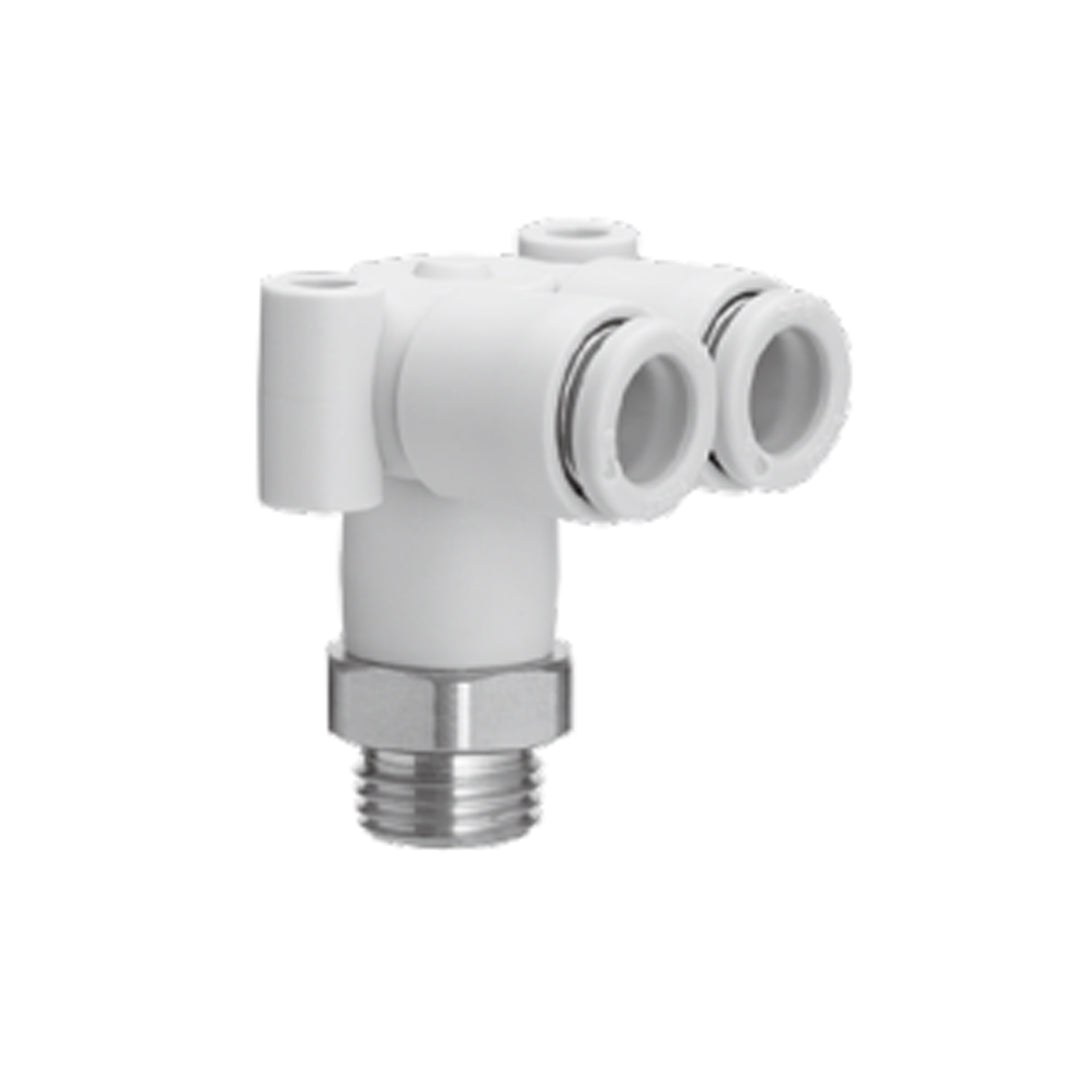

ข้อต่อลม Fittings SMC One-touch code KQ2LU08-G02G

ข้อต่อแบบ One-touch รุ่น KQ2-G Series จาก SMC เป็นฟิตติ้งแบบกะทัดรัดที่ออกแบบให้ติดตั้งง่าย ถอดท่อสะดวก และให้แรงยึดท่อสูง เหมาะสำหรับระบบลมในงานอุตสาหกรรมทั่วไป ตัวเรือนผลิตจากวัสดุ PBT คุณภาพสูง น้ำหนักเบา ทนแรงกระแทกและการกัดกร่อน พร้อมส่วนเกลียว ทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) เพื่อเพิ่มความทนทานต่อสภาพแวดล้อม ข้อต่อมีซีลเกลียวในตัว (Thread Sealant) ไม่ต้องพันเทปก่อนติดตั้ง ใช้งานได้กับท่อหลายชนิด เช่น Nylon, Soft Nylon, Polyurethane รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa และมีให้เลือกหลากหลายแบบ เช่น ข้อตรง ข้องอ ยูเนียน ที วาย และแบบลดขนาด

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา เหมาะกับพื้นที่ติดตั้งจำกัด
• ติดตั้งง่ายแบบ One-touch ปลดท่อได้รวดเร็วโดยไม่ทำลายท่อ
• มีซีลเกลียวในตัว ไม่ต้องพันเทปก่อนติดตั้ง
• แรงยึดท่อสูง ป้องกันการหลุดรั่ว แม้ในแรงดันสูง
• รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa
• วัสดุคุณภาพสูง ตัวเรือน PBT และเกลียวทองเหลืองเคลือบนิกเกิล
• ใช้งานได้กับท่อหลายชนิด Nylon, Soft Nylon, Polyurethane
• หมุนปรับมุมได้อิสระ สำหรับรุ่นเกลียวหมุน (Swivel Type)
• ผ่านมาตรฐาน RoHS ปลอดสารต้องห้ามในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ซีรีส์ KQ2-G Series
• ประเภท Compact One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• วัสดุตัวเรือน PBT (Polybutylene Terephthalate)
• วัสดุโลหะ ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า
• วัสดุซีลและโอริง NBR
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm
• วัสดุท่อที่ใช้ได้ Nylon, Soft Nylon, Polyurethane
• ชนิดเกลียว M, R, Rc, G, NPT, UNF
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ Built-in Sealant, Compact Size, High Tube Retention

Applicable tubing O.D.		Connection thread G	Model	H (Width across flats)	Release button Dimensions		L				A	M	P	Mounting hole		Q		Effective area (mm²)		Min. port	Weight [g]
					øD	X	L1	L2	L3	L4				øO	Thickness	Q1	Q2	Nylon	Urethane
ø4		1/8	KQ2LU04-G01G	12	8.2	7.7	15.8	23.9	28.1	22.6	13.3	8.2	6	3.2	8.2	15.8	7.9	6	4.1	3	10.7
		1/4	KQ2LU04-G02G	17	8.2	7.7	15.8	26.9	31.1	24.6	13.3	8.2	6	3.2	8.2	15.8	7.9	6	4.1	3	22.4
ø6		1/8	KQ2LU06-G01G	12	10.4	9.7	16.5	24.6	29.9	24.4	13.3	10.4	6	3.2	10.4	16.5	10	13.9	11	4.5	11.3
		1/4	KQ2LU06-G02G	17	10.4	9.7	16.5	27.6	32.9	26.4	13.3	10.4	6	3.2	10.4	16.5	10	13.9	11	4.5	22.7
		3/8	KQ2LU06-G03G	21	10.4	9.7	16.5	28.1	33.4	25.9	13.3	10.4	6	3.2	10.4	16.5	10	13.9	11	4.5	34
ø8		1/4	KQ2LU08-G02G	17	13.2	13	18.2	29.3	36	29.5	14.2	13.2	8	4.2	13.2	18.2	13.1	26.3	18.2	6	24.8
		3/8	KQ2LU08-G03G	21	13.2	13	18.2	29.8	36.5	29	14.2	13.2	8	4.2	13.2	18.2	13.1	26.3	18.2	6	36
		1/2	KQ2LU08-G04G	27	13.2	13	18.2	30.3	37	30.5	14.2	13.2	8	4.2	13.2	18.2	13.1	26.3	18.2	6	58.6
ø10		1/4	KQ2LU10-G02G	17	15.9	15.6	20.3	31.4	39.5	33	15.6	15.9	8	4.2	15.9	20.3	15.9	40.8	29	7.5	27.5
		3/8	KQ2LU10-G03G	21	15.9	15.6	20.3	31.9	40	32.5	15.6	15.9	8	4.2	15.9	20.3	15.9	40.8	29	7.5	39.7
		1/2	KQ2LU10-G04G	27	15.9	15.6	20.3	33.4	41.5	32.5	15.6	15.9	8	4.2	15.9	20.3	15.9	40.8	29	7.5	58.6
ø12		1/4	KQ2LU12-G02G	19	18.5	18.2	22.5	33.6	42.9	36.4	17	18.5	8	4.2	18.5	22.5	17.9	57.2	45.2	9	39.7
		3/8	KQ2LU12-G03G	21	18.5	18.2	22.5	34.1	43.4	35.9	17	18.5	8	4.2	18.5	22.5	17.9	57.2	45.2	9	41.7
		1/2	KQ2LU12-G04G	27	18.5	18.2	22.5	35.6	44.9	35.9	17	18.5	8	4.2	18.5	22.5	17.9	57.2	45.2	9	60.3

ข้อมูลทางเทคนิค

Fluid	Air, Water *1 *2
Operating pressure range *3	-100 kPa to 1 MPa
Proof pressure (at 23°C)	3 MPa
Ambient and fluid temperature	-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	ISO 16030 (Parallel pipe thread)
Seal on the threads	Seal ring

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQ2LU08-G02G Data sheet
