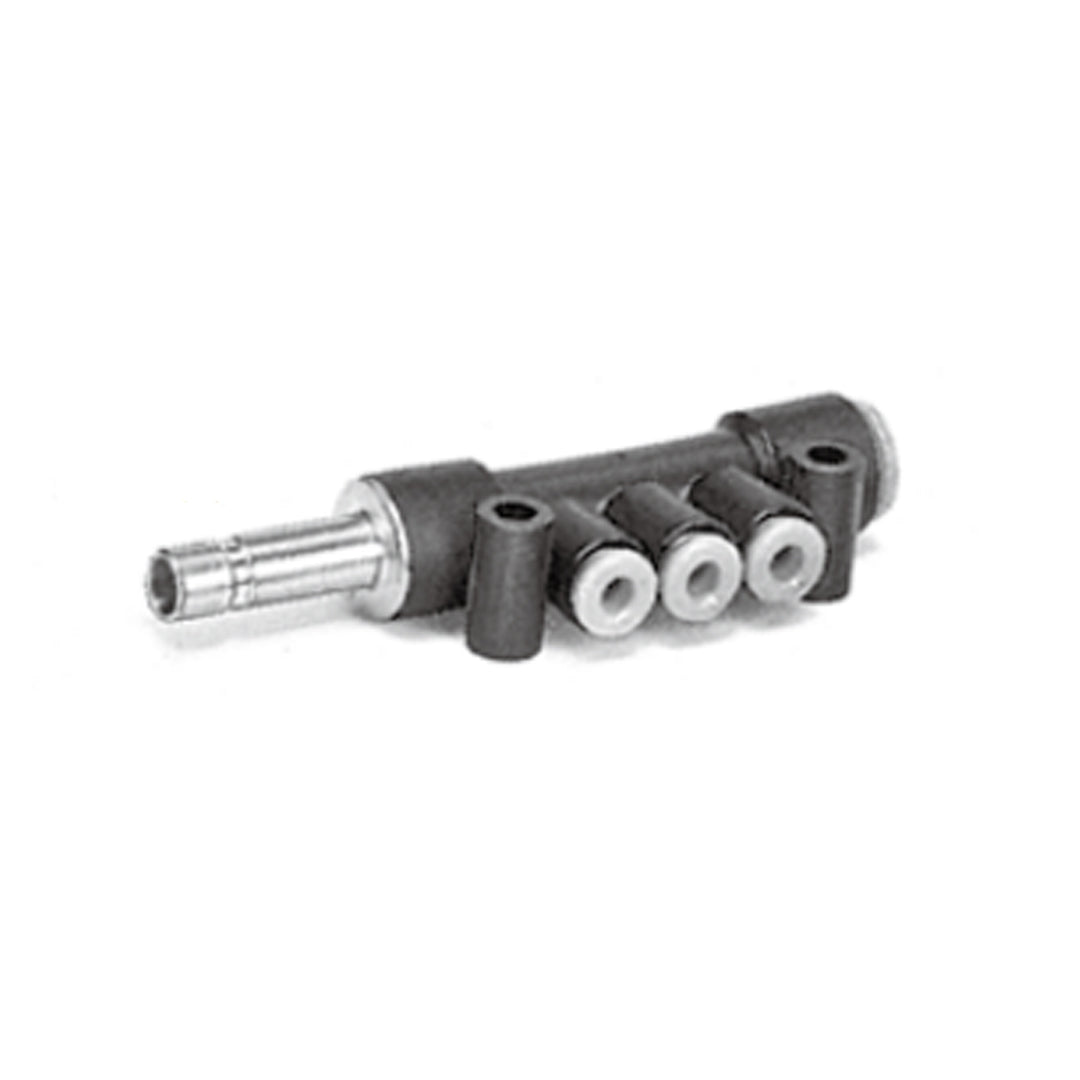

ข้อต่อลม Fittings SMC One-touch code KM15-08-10-3

SMC KM Series คือข้อต่อแบบ One-touch Fittings Manifold ที่ออกแบบมาเพื่อให้การเดินท่อในระบบลมและน้ำมีความสะดวก รวดเร็ว และประหยัดพื้นที่ เหมาะสำหรับการทำงานในระบบอัตโนมัติและอุตสาหกรรมทั่วไป ตัวข้อต่อสามารถต่อและถอดท่อได้อย่างง่ายดายโดยไม่ต้องใช้เครื่องมือ ช่วยลดเวลาในการติดตั้งและบำรุงรักษา พร้อมรองรับการต่อแบบ Manifold เพื่อการจัดระบบท่อที่เป็นระเบียบและกะทัดรัด

คุณสมบัติ

• รองรับการต่อแบบ Compact และ Manifold piping เพื่อการติดตั้งในพื้นที่จำกัด
• มีให้เลือกหลายแบบ (กว่า 40 รุ่น) ครอบคลุมทุกการใช้งาน
• One-touch design ช่วยให้ต่อ/ถอดท่อได้รวดเร็วโดยไม่ใช้เครื่องมือ
• ใช้งานได้ทั้ง อากาศและน้ำ
• วัสดุทนทาน เช่น PBT, C3604, Stainless steel 304
• ปุ่มปลดปล่อย (Release Button) สีฟ้าแบบ Grease-free ช่วยลดการปนเปื้อน
• รองรับการใช้งานแบบ Grease-free / Copper-free / Nickel-plated ตามออเดอร์พิเศษ

ข้อมูลจำเพาะ

• รุ่น (Model) KM11, KM12, KM13, KM14, KM15, KM16
• ของไหลที่ใช้ (Fluid) Air / Water
• แรงดันใช้งาน (Operating Pressure Range) -100 kPa ถึง 1 MPa
• แรงดันทดสอบ (Proof Pressure) 3 MPa
• อุณหภูมิใช้งาน (Temperature Range) -5 ถึง 60°C (น้ำ: 0–40°C, ห้ามน้ำแข็งเกาะ)
• วัสดุท่อที่ใช้ได้ (Tubing Material) FEP, PFA, Nylon, Soft Nylon, Polyurethane
• ขนาดท่อ (Tubing O.D.) ø4, ø6, ø8, ø10, ø12 mm
• เกลียว (Thread Standard) JIS B0203 (Taper thread) หรือ NPT (สำหรับรุ่นนิ้ว)
• วัสดุหลัก (Principal Parts) Body: PBT / Stud: C3604 / Chuck & Guide: SUS304 / Seal: NBR
• รุ่นพิเศษ (Options) -X17, -X29 (Grease-free, Copper-free, Fluorine coating)

Applicable tubing O.D. (mm)		Applicable fitting size ød	Model	øD1	øD2	L1	L2	L3	P	Q1	Q2	A	MA	MB	Port B min. port size	Weight (g)
a	b
4	6	6	KM15-04-06-3	10.4	12.8	78.5	18	13	10.4	38.2	9.9	61.5	16	17	4.5	12
	8	8	KM15-04-08-3		15.2	85.5	19	15.5			11.1	67		18.5	6	24
6	8	8	KM15-06-08-3	12.8	15.2	92.5	20	15.5	12.8	45.4	11.1	74	17	18.5	6	25
	10	10	KM15-06-10-3		18.5	98	21	19			12.8	77		21	7.5	37
8	10	10	KM15-08-10-3	15.2	18.5	105	22.5	19	15.2	52.6	12.8	85	18.5	21	7.5	41

ข้อมูลทางเทคนิค

Model	KM11	KM12	KM13	KM14	KM15	KM16
Fluid	Air/Water (1, 2)
Operating pressure range	-100 kPa to 1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	—	JIS B 0203 (Taper thread for piping)	—	JIS B 0203 (Taper thread for piping)	—	—
Accessory	None	Spacer washer/back flow check valve *1	None	None	None	None

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KM15-08-10-3 Data sheet
