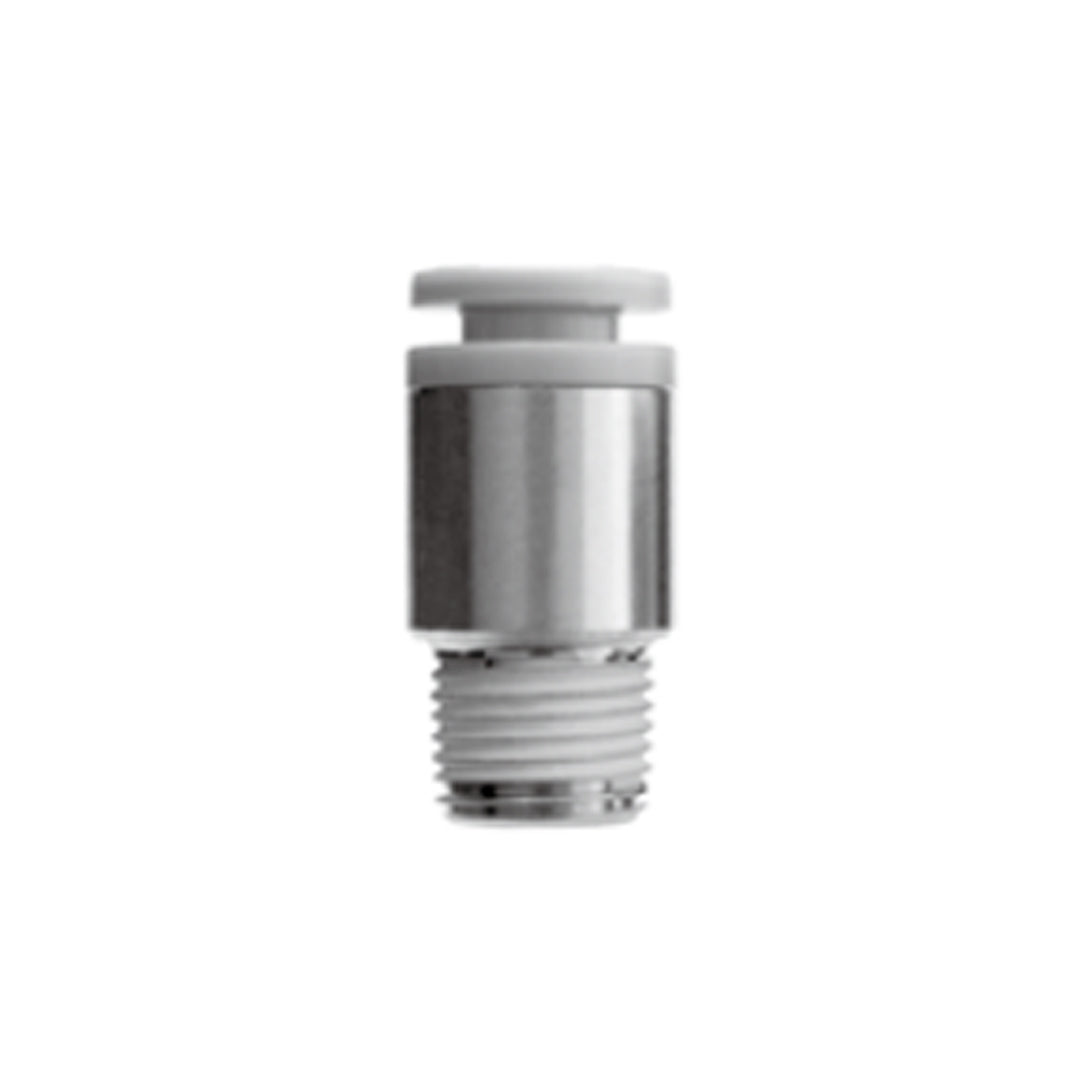

ข้อต่อลม Fittings SMC One-touch code KGS10-03

ข้อต่อลม SMC รุ่น KG Series เป็นข้อต่อแบบ One-touch ผลิตจาก สแตนเลสเกรด 303 และ 304 ออกแบบมาสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อน เช่น งานในห้องคลีนรูม เครื่องจักรอาหาร และงานที่ต้องหลีกเลี่ยงการสัมผัสทองแดง (Copper-free) โครงสร้างภายในมี Chuck และ Collet แบบพิเศษ ช่วยให้ยึดท่อแน่นแต่ถอดง่ายโดยไม่ทำลายท่อ สามารถใช้งานได้ทั้งใน แรงดันลมและน้ำ (Air/Water) ตั้งแต่สูญญากาศถึง 1 MPa พร้อมระบบหมุนตัวเรือนได้รอบ ช่วยให้ติดตั้งในพื้นที่แคบได้สะดวก เหมาะสำหรับท่อ Nylon, Soft Nylon, Polyurethane, FEP และ PFA

คุณสมบัติ

• วัสดุสแตนเลส 303/304 ทนการกัดกร่อน เหมาะกับสภาพแวดล้อมที่มีน้ำหรือความชื้น
• ข้อต่อแบบ One-touch ติดตั้งและถอดท่อได้ง่าย รวดเร็ว
• แรงยึดท่อสูง ด้วยระบบ Chuck และ Collet เพิ่มความแน่นหนา
• รองรับแรงดันสูงถึง 1 MPa และแรงดันทดสอบได้ถึง 3 MPa
• ใช้งานได้กับลมและน้ำ (ยกเว้นน้ำบริสุทธิ์ DI Water)
• หมุนได้รอบตัว เหมาะสำหรับพื้นที่จำกัด
• ปลอดทองแดง (Copper-free) เหมาะกับงานในห้องคลีนรูมและอุปกรณ์อิเล็กทรอนิกส์
• ผ่านมาตรฐาน RoHS ปลอดสารต้องห้ามในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ซีรีส์ KG Series
• ประเภท Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air), น้ำ (Water)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (น้ำ: 0 ถึง 40°C)
• วัสดุตัวเรือน สแตนเลส 303, 304
• วัสดุซีล NBR
• วัสดุ Collet / Chuck / Guide Stainless Steel 304
• วัสดุปุ่มปลดล็อก (Release Button) POM (สีขาว)
• วัสดุท่อที่รองรับ FEP, PFA, Nylon, Soft Nylon, Polyurethane
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 mm
• ชนิดเกลียว JIS B0203 (Taper) / JIS B0205 (Metric)
• การซีลเกลียว มีซีลในตัว (มีรุ่น w/ Sealant ให้เลือก)
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ Copper-free, High Tube Retention, Compact Body, Corrosion Resistant

Applicable tubing O.D. (mm)	Connection thread M R	Model	H (width across flats)	øD	L	A*	M	Effective area (mm²)		Weight (g)
								Nylon	Urethane
4	M5 x 0.8	KGS04-M5	2.5	8	18.7	15.6	12.7	4	4	2.6
4	1/8	KGS04-01	3	9.8	23	19	16	4.1	3.6	8
6	M5 x 0.8	KGS06-M5	2.5	10	19.5	16.4	13.5	4	4	3.2
6	1/8	KGS06-01	4	11.8	23	19	16	10.0	9.9	9
6	1/4	KGS06-02	4	13.8	24	18	17	10.7	10.0	15
8	1/8	KGS08-01	5	14	28	24	18.5	17.2		12
8	1/4	KGS08-02	6		25.5	19.5		23.3	16.2	11
8	3/8	KGS08-03	6		27.5	21.5				24
10	1/8	KGS10-01	5	17	30	26	21	17.2	10.0	18
10	1/4	KGS10-02	8		27.5	21.5				12
10	3/8	KGS10-03	8	22	28	21		39.0	26.6	19
10	1/2	KGS10-04	10		22	28				35
12	1/4	KGS12-02	8	19	33.5	27.5	22	46.0		23
12	3/8	KGS12-03	10		29	22.5			44.5	18
12	1/2	KGS12-04	10	22	28	20		60.0		30

ข้อมูลทางเทคนิค

Fluid		Air/Water (2, 3)
Operating pressure range (1)		-100 kPa to 1 MPa
Proof pressure		3 MPa
Ambient and fluid temperature		-5 to 60°C (Water: 0 to 40°C) (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads		With sealant or none (4)

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KGS10-03 Data sheet
