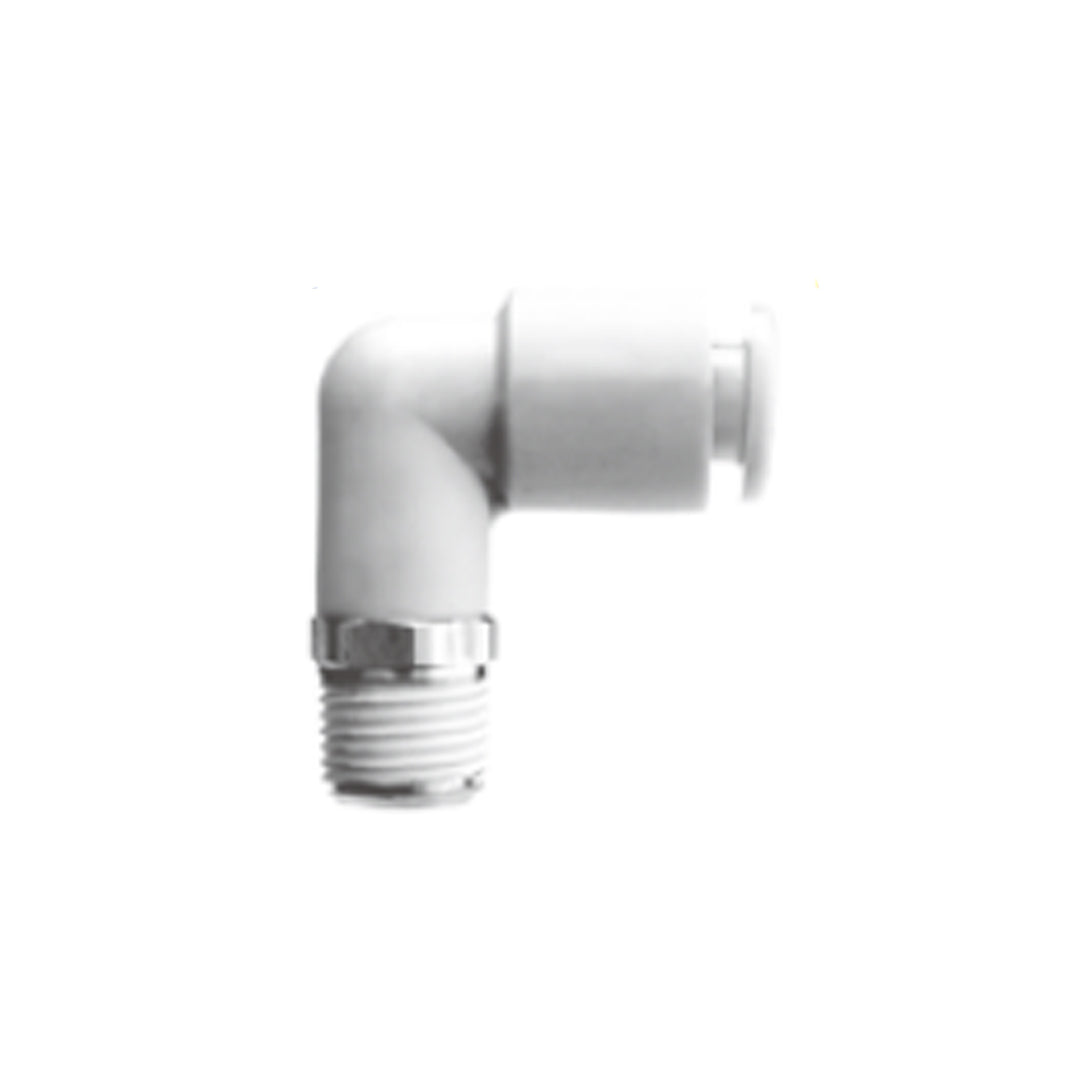

ข้อต่อลม Fittings SMC One-touch code KGL04-M5

ข้อต่อลม SMC รุ่น KG Series เป็นข้อต่อแบบ One-touch ผลิตจาก สแตนเลสเกรด 303 และ 304 ออกแบบมาสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อน เช่น งานในห้องคลีนรูม เครื่องจักรอาหาร และงานที่ต้องหลีกเลี่ยงการสัมผัสทองแดง (Copper-free) โครงสร้างภายในมี Chuck และ Collet แบบพิเศษ ช่วยให้ยึดท่อแน่นแต่ถอดง่ายโดยไม่ทำลายท่อ สามารถใช้งานได้ทั้งใน แรงดันลมและน้ำ (Air/Water) ตั้งแต่สูญญากาศถึง 1 MPa พร้อมระบบหมุนตัวเรือนได้รอบ ช่วยให้ติดตั้งในพื้นที่แคบได้สะดวก เหมาะสำหรับท่อ Nylon, Soft Nylon, Polyurethane, FEP และ PFA

คุณสมบัติ

• วัสดุสแตนเลส 303/304 ทนการกัดกร่อน เหมาะกับสภาพแวดล้อมที่มีน้ำหรือความชื้น
• ข้อต่อแบบ One-touch ติดตั้งและถอดท่อได้ง่าย รวดเร็ว
• แรงยึดท่อสูง ด้วยระบบ Chuck และ Collet เพิ่มความแน่นหนา
• รองรับแรงดันสูงถึง 1 MPa และแรงดันทดสอบได้ถึง 3 MPa
• ใช้งานได้กับลมและน้ำ (ยกเว้นน้ำบริสุทธิ์ DI Water)
• หมุนได้รอบตัว เหมาะสำหรับพื้นที่จำกัด
• ปลอดทองแดง (Copper-free) เหมาะกับงานในห้องคลีนรูมและอุปกรณ์อิเล็กทรอนิกส์
• ผ่านมาตรฐาน RoHS ปลอดสารต้องห้ามในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ซีรีส์ KG Series
• ประเภท Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air), น้ำ (Water)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (น้ำ: 0 ถึง 40°C)
• วัสดุตัวเรือน สแตนเลส 303, 304
• วัสดุซีล NBR
• วัสดุ Collet / Chuck / Guide Stainless Steel 304
• วัสดุปุ่มปลดล็อก (Release Button) POM (สีขาว)
• วัสดุท่อที่รองรับ FEP, PFA, Nylon, Soft Nylon, Polyurethane
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 mm
• ชนิดเกลียว JIS B0203 (Taper) / JIS B0205 (Metric)
• การซีลเกลียว มีซีลในตัว (มีรุ่น w/ Sealant ให้เลือก)
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ Copper-free, High Tube Retention, Compact Body, Corrosion Resistant

Applicable tubing O.D. (mm)	Connection thread M R	Model	H (width across flats)	øD1	øD2	L1	L2	A*	M	Effective area ⁽¹⁾ (mm²)		Weight (g)
										Nylon	Urethane
4	M5 x 0.8	KGL04-M5	7	9.3	-	15.6	13.7	15.3	12.7	3.5	3.5	2.7
	1/8	KGL04-01	10	10.4	10	18	21.1	23	16	4.2	4.2	10
	1/4	KGL04-02	14	10.4	10	18	25.5	25		3.9	3.1	19
6	M5 x 0.8	KGL06-M5	7	11.6	-	16.1	14.7	17.4	13.5	3.5	3.5	3.1
	1/8	KGL06-01	10	12.8	10	20	22.1	25.5	17	11.4	9.0	12
	1/4	KGL06-02	14				26.5	27.5				10
	3/8	KGL06-03	17				27.9	29				33
8	1/8	KGL08-01	12	15.2	12	23	23.6	28	18.5	21.6	14.9	13
	1/4	KGL08-02	14				28	30				21
	3/8	KGL08-03	17				29.4	31.5				35
10	1/8	KGL10-01	17	18.5	17	26.5	26.1	32	21	21.6	14.9	25
	1/4	KGL10-02	17				29.5	33		35.2	25.0	26
	3/8	KGL10-03	17				30.9	34.5				36
	1/2	KGL10-04	22				35.1	37				63
12	1/4	KGL12-02	17	20.9	17	28.5	30.5	35.5	22	50.2	39.7	28
	3/8	KGL12-03	17				31.9	37				38
	1/2	KGL12-04	22				36.1	39.5				65
16	3/8	KGL16-03	22	26.5	20.9	34	36.9	44.5	24	71	(71)	101
	1/2	KGL16-04	22				40.1	46		100	(84)	105

ข้อมูลทางเทคนิค

Fluid		Air/Water (2, 3)
Operating pressure range (1)		-100 kPa to 1 MPa
Proof pressure		3 MPa
Ambient and fluid temperature		-5 to 60°C (Water: 0 to 40°C) (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads		With sealant or none (4)

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KGL04-M5 Data sheet
