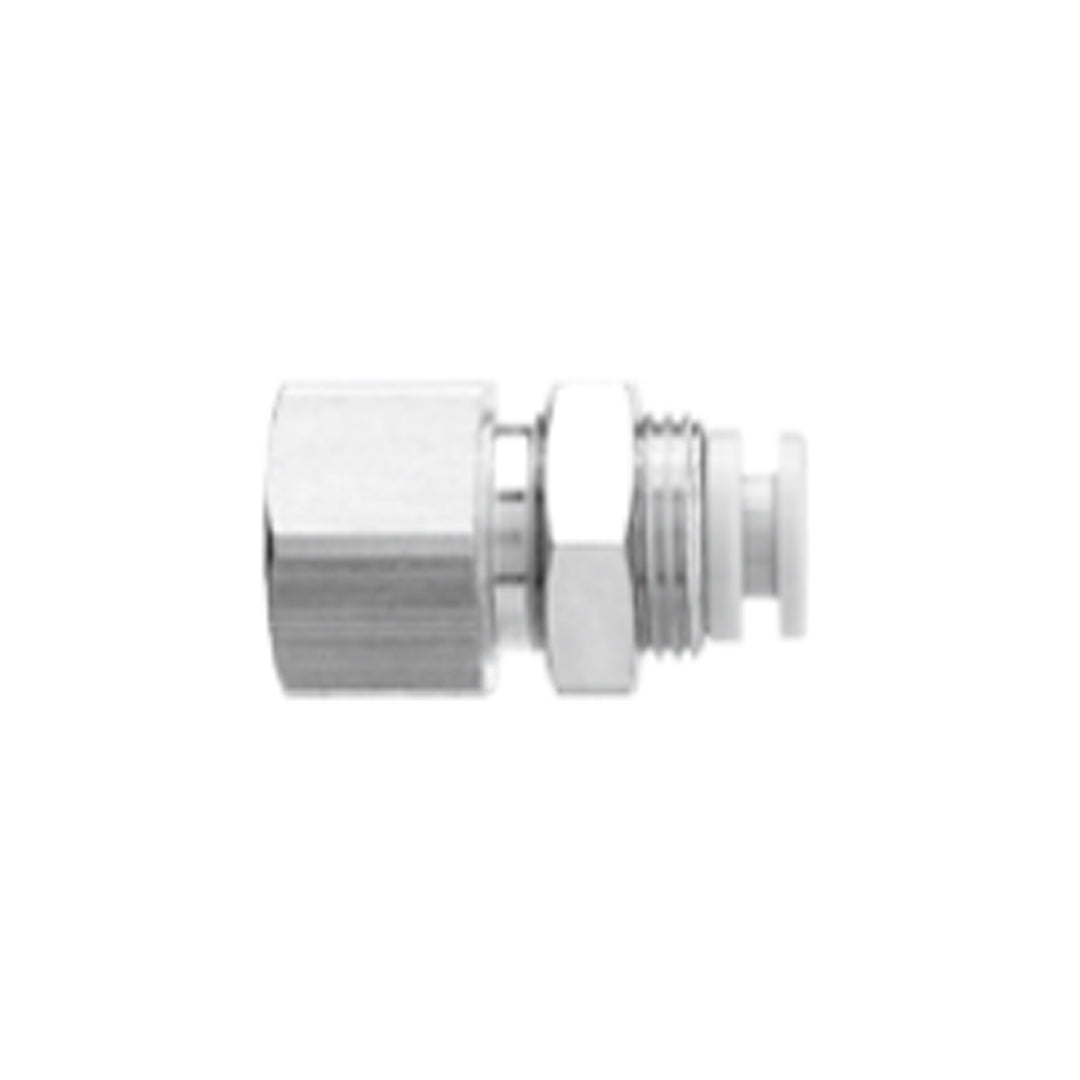

ข้อต่อลม Fittings SMC One-touch code KGE06-01

ข้อต่อลม SMC รุ่น KG Series เป็นข้อต่อแบบ One-touch ผลิตจาก สแตนเลสเกรด 303 และ 304 ออกแบบมาสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อน เช่น งานในห้องคลีนรูม เครื่องจักรอาหาร และงานที่ต้องหลีกเลี่ยงการสัมผัสทองแดง (Copper-free) โครงสร้างภายในมี Chuck และ Collet แบบพิเศษ ช่วยให้ยึดท่อแน่นแต่ถอดง่ายโดยไม่ทำลายท่อ สามารถใช้งานได้ทั้งใน แรงดันลมและน้ำ (Air/Water) ตั้งแต่สูญญากาศถึง 1 MPa พร้อมระบบหมุนตัวเรือนได้รอบ ช่วยให้ติดตั้งในพื้นที่แคบได้สะดวก เหมาะสำหรับท่อ Nylon, Soft Nylon, Polyurethane, FEP และ PFA

คุณสมบัติ

• วัสดุสแตนเลส 303/304 ทนการกัดกร่อน เหมาะกับสภาพแวดล้อมที่มีน้ำหรือความชื้น
• ข้อต่อแบบ One-touch ติดตั้งและถอดท่อได้ง่าย รวดเร็ว
• แรงยึดท่อสูง ด้วยระบบ Chuck และ Collet เพิ่มความแน่นหนา
• รองรับแรงดันสูงถึง 1 MPa และแรงดันทดสอบได้ถึง 3 MPa
• ใช้งานได้กับลมและน้ำ (ยกเว้นน้ำบริสุทธิ์ DI Water)
• หมุนได้รอบตัว เหมาะสำหรับพื้นที่จำกัด
• ปลอดทองแดง (Copper-free) เหมาะกับงานในห้องคลีนรูมและอุปกรณ์อิเล็กทรอนิกส์
• ผ่านมาตรฐาน RoHS ปลอดสารต้องห้ามในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ซีรีส์ KG Series
• ประเภท Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air), น้ำ (Water)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (น้ำ: 0 ถึง 40°C)
• วัสดุตัวเรือน สแตนเลส 303, 304
• วัสดุซีล NBR
• วัสดุ Collet / Chuck / Guide Stainless Steel 304
• วัสดุปุ่มปลดล็อก (Release Button) POM (สีขาว)
• วัสดุท่อที่รองรับ FEP, PFA, Nylon, Soft Nylon, Polyurethane
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 mm
• ชนิดเกลียว JIS B0203 (Taper) / JIS B0205 (Metric)
• การซีลเกลียว มีซีลในตัว (มีรุ่น w/ Sealant ให้เลือก)
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ Copper-free, High Tube Retention, Compact Body, Corrosion Resistant

Applicable tubing O.D. (mm)	Connection thread Rc thread	Model	T(M)	H (width across flats)		L1	L2	Mounting hole	M	Effective area (Note) (mm²)		Weight (g)
				H1	H2					Nylon	Urethane
4	1/8	KGE04-01	M12 x 1	14	14	27.5	11	13	16	5.6	4	16
	1/4	KGE04-02		17		31	15					35
6	1/8	KGE06-01	M14 x 1	17	17	28	11	15	17	13.1	10.4	30
	1/4	KGE06-02				31.5	15					29
	3/8	KGE06-03		19		33.5	17					28
8	1/8	KGE08-01	M16 x 1	17	19	27.5	7.5	17	18.5	26.1	18.0	27
	1/4	KGE08-02				33	13					27
	3/8	KGE08-03		19		35	15					48
10	1/4	KGE10-02	M20 x 1	22	24	34.5	12.5	21	21	41.5	29.5	53
	3/8	KGE10-03				36.5	14					67
12	3/8	KGE12-03	M22 x 1	24	27	37	14	23	22	58.3	46.1	92
	1/2	KGE12-04				41	18					59
16	3/8	KGE16-03	M28 x 1.5	30	32	40	14	29	25	96	(96)	127
	1/2	KGE16-04				44	18			113		132

ข้อมูลทางเทคนิค

Fluid		Air/Water (2, 3)
Operating pressure range (1)		-100 kPa to 1 MPa
Proof pressure		3 MPa
Ambient and fluid temperature		-5 to 60°C (Water: 0 to 40°C) (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads		With sealant or none (4)

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KGE06-01 Data sheet
