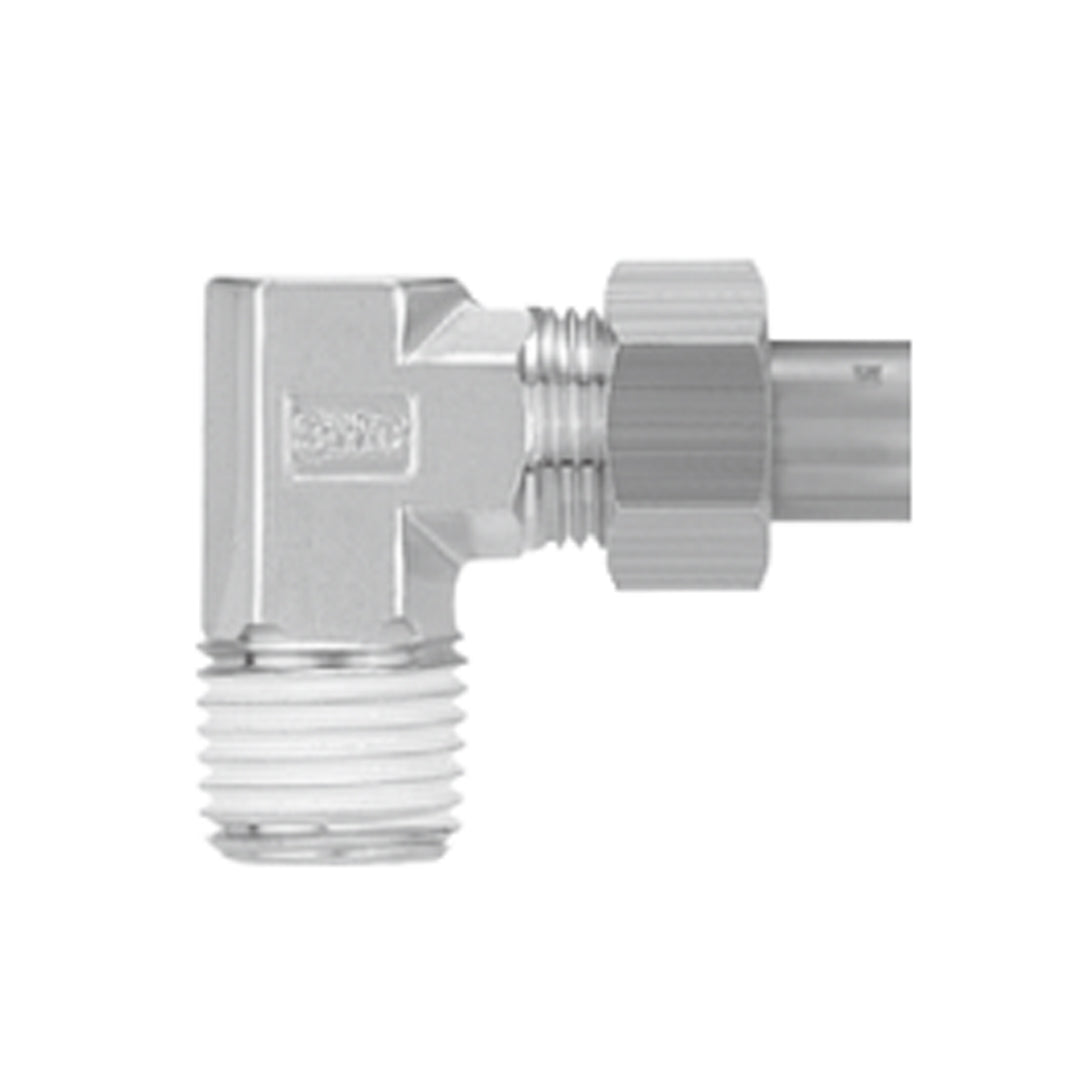

ข้อต่อลม Fittings SMC One-touch code KFL10U-03S

ข้อต่อแบบสอดท่อ (Insert Fittings) ซีรีส์ KF จาก SMC ออกแบบมาสำหรับการเชื่อมต่อท่อในระบบลมและของเหลวที่ต้องการความแน่นหนาและปลอดการรั่วซึม ใช้งานได้กับวัสดุท่อหลากหลายชนิด เช่น FEP, PFA, PTFE, Nylon, Polyurethane และ Polyolefin ตัวเรือนทำจากทองเหลืองชุบ Electroless Nickel หรือเรซินคุณภาพสูง ให้ความทนทานสูงต่ออุณหภูมิ (สูงสุด 150°C สำหรับรุ่นปลอกทองเหลือง) และสามารถใช้กับไอน้ำได้ในบางรุ่น นอกจากนี้ยังเป็นแบบ Grease-free ช่วยลดการปนเปื้อน เหมาะกับงานที่ต้องการความสะอาดสูง เช่น ในอุตสาหกรรมอาหารและยา

คุณสมบัติ

• วัสดุคุณภาพสูง: ตัวเรือนและน็อตทำจากทองเหลือง ปลอกมีให้เลือกทั้งเรซินและทองเหลือง
• รองรับอุณหภูมิสูง: สูงสุด 150°C (สำหรับปลอกทองเหลือง) / 60°C (สำหรับปลอกเรซิน)
• รองรับแรงดัน: ใช้งานได้ตั้งแต่สูญญากาศถึง 1 MPa
• ติดตั้งง่าย: มีระบบล็อกท่อแน่นหนา ไม่ต้องถอดน็อตออก
• การซีลแน่น: ป้องกันการรั่วซึมของของไหลและอากาศ
• ใช้งานได้กับไอน้ำ (เฉพาะรุ่น Brass sleeve)
• ไม่ต้องหล่อลื่น (Grease-free)

ข้อมูลจำเพาะ

• ซีรีส์ KF Series
• ชนิดของของไหล อากาศ, N₂, น้ำ, น้ำมันเทอร์ไบน์ ISO VG32 (เรซิน) / ไอน้ำ (ทองเหลือง)
• ช่วงอุณหภูมิใช้งาน −5 ถึง 60°C (เรซิน) / −5 ถึง 150°C (ทองเหลือง)
• แรงดันใช้งาน −101.3 kPa ถึง 1 MPa
• แรงดันทดสอบ 7.0 MPa ที่ 60°C
• วัสดุตัวเรือน ทองเหลือง (C3604, C3771)
• วัสดุปลอก (Sleeve) เรซิน Nylon 66 หรือทองเหลือง (C2700)
• การหล่อลื่น ไม่ใช้จาระบี (Grease-free)
• วัสดุท่อที่รองรับ FEP, PFA, Modified PTFE, Nylon, Polyurethane, Polyolefin ฯลฯ

Applicable tubing size (mm)		Connection thread	Model	Width across flats		L₁	L₂	L₃	L₄	M	ød	A*	Effective area (mm²)	Weight (g)
O.D.	I.D.			H₁	H₂
ø10	ø6.5	R1/4	KFL10U-02S	12	17	31.8	24.5	22	16	18.8	5.5	23.3	18	38
		R3/8	KFL10U-03S					21	14.7			22	20	44
		R1/2	KFL10U-04S	14		33.8	26.5	25	16.8			25.3		66
ø10	ø7.5	R1/4	KFL10N-02S	12		31.8	24.5	22	16	18.8	6.5	23.3	23	38
		R3/8	KFL10N-03S					21	14.7			22	26	43
		R1/2	KFL10N-04S	14		33.8	26.5	25	16.8			25.3		65
		R1/4	KFL10B-02S	12		28.0	25.0	22	16	15.0		23.3	23	39
		R3/8	KFL10B-03S					21	14.7			22	26	44
		R1/2	KFL10B-04S	14		30.0	27.0	25	16.8			25.3		66

ข้อมูลทางเทคนิค

Sleeve material	Resin	Brass
Fluid	Air, N2, Water, Turbine oil class 1 (ISO VG32) Note 2) Note 3)	Air, N2, Steam, Turbine oil class 1 (ISO VG32) Note 2) Note 3)
Ambient and fluid temperature	-5 to 60°C (No freezing) Note 4) Water: 0 to 60°C (No freezing)	-5 to 150°C (No freezing) Note 4)
Operating pressure range Note 1)	-101.3 kPa to 1 MPa Note 4)
Proof pressure	7.0 MPa (at 60°C)
Lubricant	Grease-free
Seal on the threads	None or with sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KFL10U-03S Data sheet
