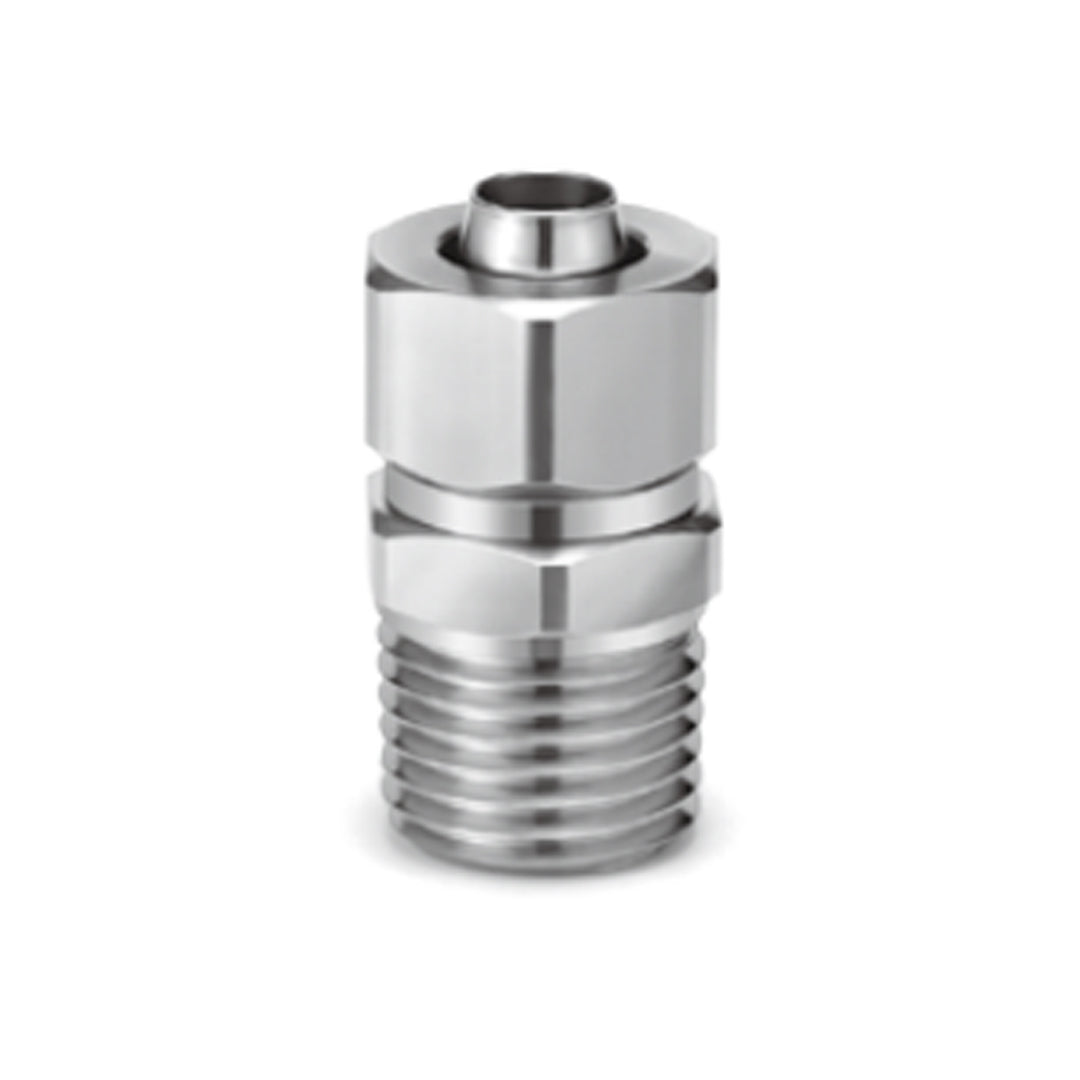

ข้อต่อลม Fittings SMC One-touch code KFG2H0806-02

ข้อต่อลม SMC รุ่น KFG2 Series เป็นข้อต่อแบบ One-touch ผลิตจาก สแตนเลสเกรด 316 ทั้งตัว ที่มีความทนทานสูงต่อการกัดกร่อน เหมาะสำหรับงานที่ต้องการความสะอาดและปลอดการปนเปื้อน เช่น อุตสาหกรรมอาหาร เครื่องดื่ม ยา และอุปกรณ์เซมิคอนดักเตอร์ โครงสร้างภายในได้รับการออกแบบให้มีพื้นผิวเรียบ ลดการสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงและการใช้งานกับไอน้ำ (Steam) ตัวข้อต่อเป็นแบบ Grease-free ปลอดการหล่อลื่น เพิ่มความสะอาดในระบบ และผ่านการรับรองมาตรฐาน Japan Food Sanitation Law และ RoHS

คุณสมบัติ

• วัสดุสแตนเลส 316 ทั้งตัว ทนการกัดกร่อนสูง เหมาะสำหรับงานสะอาด
• ซีล FKM พิเศษ ทนความร้อนสูง ใช้งานได้กับไอน้ำ
• โครงสร้างเรียบ ลดการสะสมของสิ่งสกปรก
• Grease-free ปลอดการหล่อลื่น เหมาะกับงานที่ต้องการความสะอาดสูง
• ติดตั้งง่ายแบบ One-touch ลดเวลาในการเดินท่อและบำรุงรักษา
• ใช้งานได้ทั้งอากาศ น้ำ ไอน้ำ และไนโตรเจน
• ผ่านมาตรฐาน Japan Food Sanitation Law และ RoHS
• รองรับแรงดันสูงสุดถึง 1 MPa และทดสอบแรงดันได้ถึง 3 MPa
• ขนาดกะทัดรัด น้ำหนักเบา กว่ารุ่นก่อน

ข้อมูลจำเพาะ

• ซีรีส์ KFG2 Series
• ประเภท Stainless Steel 316 One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air), ไนโตรเจน (N₂), น้ำ, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316
• วัสดุซีล Special FKM
• วัสดุ Collet / Chuck / Guide Stainless Steel 304
• การหล่อลื่น Grease-free
• วัสดุท่อที่รองรับ FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm
• เกลียวต่อท่อ M, R, G, UNF, NPT
• มาตรฐานสิ่งแวดล้อม RoHS / Japan Food Sanitation Law
• คุณสมบัติพิเศษ ปลอดการหล่อลื่น, ทนไอน้ำ, ทนการกัดกร่อนสูง, ใช้ได้ในงาน Cleanroom

Applicable tubing size (mm)		Connection thread R	Model	Width across flat		L	M	ød	A*	Effective area (mm²)	Weight (g)
O.D.	I.D.			H1	H2
ø4	ø2.5	1/8	KFG2H0425-01	10	8	19.4	5	1.8	16.3	1.6	8
		1/4	KFG2H0425-02	14		23.8			19.1		14
ø4	ø3	1/8	KFG2H0403-01	10		19.4		2.3	16.3	2.6	8
		1/4	KFG2H0403-02	14		23.8			19.1		14
ø6	ø4	1/8	KFG2H0604-01	10	10	20.9	5.8	3.3	17.8	6	10
		1/4	KFG2H0604-02	14		25.3			20.6		16
ø8	ø6	1/8	KFG2H0806-01	10	14	23.3	6.6	5.3	20.2	17	18
		1/4	KFG2H0806-02	14		26.7			22		24
		3/8	KFG2H0806-03	17		28.1			23		36
ø10	ø7.5	1/4	KFG2H1075-02	14	17	29.7	7.6	6.8	25	30	34
		3/8	KFG2H1075-03	17		30.1					41
		1/2	KFG2H1075-04	22		33.5			27.1		67
ø10	ø8	1/4	KFG2H1008-02	14		29.7	7.6	7.3	25	35	33
		3/8	KFG2H1008-03	17		30.1					40
		1/2	KFG2H1008-04	22		33.5			27.1		66
ø12	ø9	1/4	KFG2H1209-02	17	17	31.3	8.5	8	26.6	45	33
		3/8	KFG2H1209-03	17		31.7			28.7		40
		1/2	KFG2H1209-04	22		35.1					66
ø12	ø10	1/4	KFG2H1210-02	17		31.3	8.5	9	26.6	57	30
		3/8	KFG2H1210-03	17		31.7			28.7		38
		1/2	KFG2H1210-04	22		35.1					63
ø16	ø13	3/8	KFG2H1613-03	22	22	33.1	9.3	12	28	101	51
		1/2	KFG2H1613-04	22		36.3			29.9		67

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water, Steam, Turbine oil class 1 (ISO VG32) Note 2) Note 3)
Operating pressure range Note 1)	-100 kPa to 1 MPa Note 4)
Proof pressure	3.0 MPa
Ambient and fluid temperature	-65 to 260°C (No freezing) Note 4) [Swivel elbow and with sealant types: -5 to 150°C]
Lubricant	Grease-free specification
Seal on the threads	Without sealant (With sealant type compatible) Note 5)

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KFG2H0806-02 Data sheet
