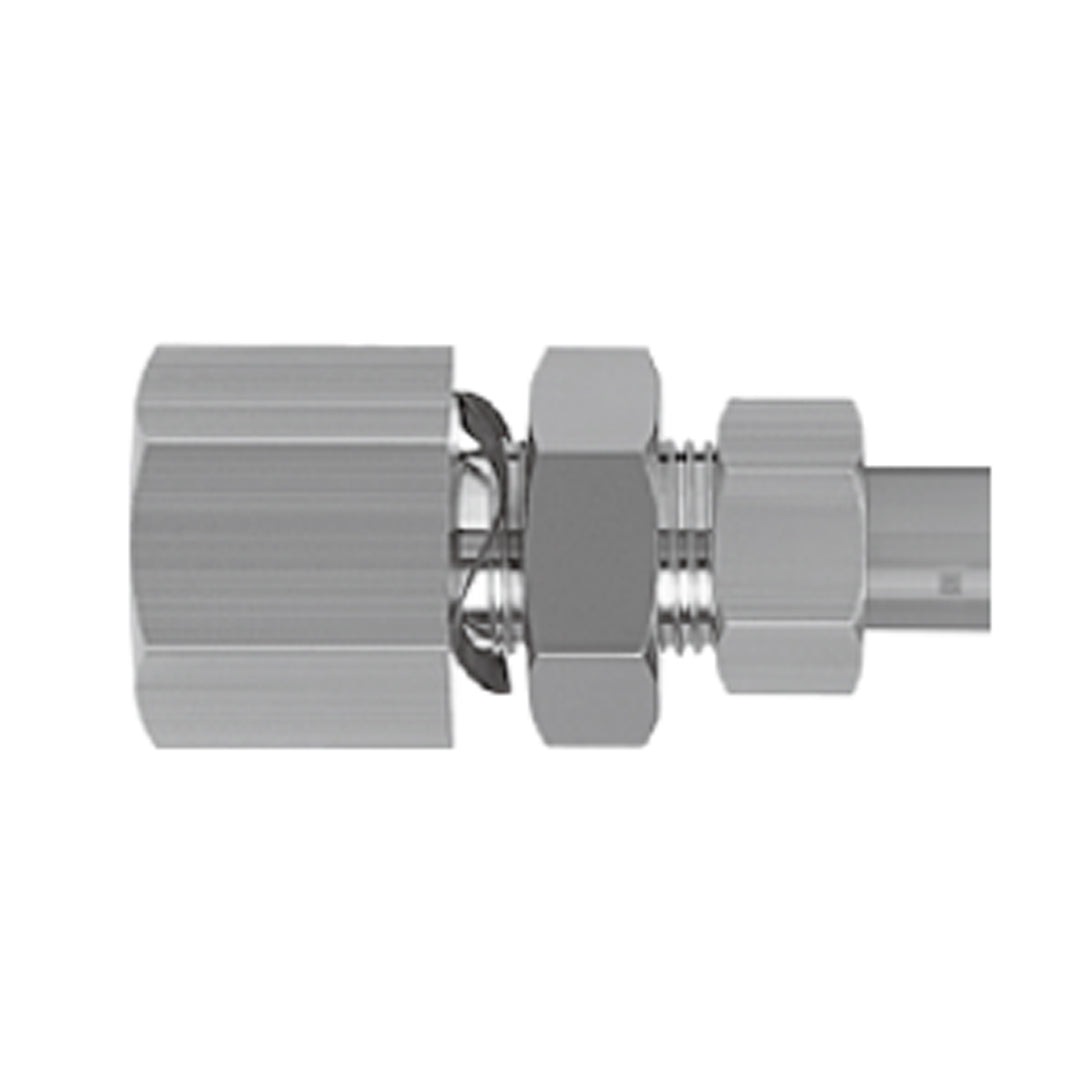

ข้อต่อลม Fittings SMC One-touch code KFE10B-03

ข้อต่อแบบสอดท่อ (Insert Fittings) ซีรีส์ KF จาก SMC ออกแบบมาสำหรับการเชื่อมต่อท่อในระบบลมและของเหลวที่ต้องการความแน่นหนาและปลอดการรั่วซึม ใช้งานได้กับวัสดุท่อหลากหลายชนิด เช่น FEP, PFA, PTFE, Nylon, Polyurethane และ Polyolefin ตัวเรือนทำจากทองเหลืองชุบ Electroless Nickel หรือเรซินคุณภาพสูง ให้ความทนทานสูงต่ออุณหภูมิ (สูงสุด 150°C สำหรับรุ่นปลอกทองเหลือง) และสามารถใช้กับไอน้ำได้ในบางรุ่น นอกจากนี้ยังเป็นแบบ Grease-free ช่วยลดการปนเปื้อน เหมาะกับงานที่ต้องการความสะอาดสูง เช่น ในอุตสาหกรรมอาหารและยา

คุณสมบัติ

• วัสดุคุณภาพสูง: ตัวเรือนและน็อตทำจากทองเหลือง ปลอกมีให้เลือกทั้งเรซินและทองเหลือง
• รองรับอุณหภูมิสูง: สูงสุด 150°C (สำหรับปลอกทองเหลือง) / 60°C (สำหรับปลอกเรซิน)
• รองรับแรงดัน: ใช้งานได้ตั้งแต่สูญญากาศถึง 1 MPa
• ติดตั้งง่าย: มีระบบล็อกท่อแน่นหนา ไม่ต้องถอดน็อตออก
• การซีลแน่น: ป้องกันการรั่วซึมของของไหลและอากาศ
• ใช้งานได้กับไอน้ำ (เฉพาะรุ่น Brass sleeve)
• ไม่ต้องหล่อลื่น (Grease-free)

ข้อมูลจำเพาะ

• ซีรีส์ KF Series
• ชนิดของของไหล อากาศ, N₂, น้ำ, น้ำมันเทอร์ไบน์ ISO VG32 (เรซิน) / ไอน้ำ (ทองเหลือง)
• ช่วงอุณหภูมิใช้งาน −5 ถึง 60°C (เรซิน) / −5 ถึง 150°C (ทองเหลือง)
• แรงดันใช้งาน −101.3 kPa ถึง 1 MPa
• แรงดันทดสอบ 7.0 MPa ที่ 60°C
• วัสดุตัวเรือน ทองเหลือง (C3604, C3771)
• วัสดุปลอก (Sleeve) เรซิน Nylon 66 หรือทองเหลือง (C2700)
• การหล่อลื่น ไม่ใช้จาระบี (Grease-free)
• วัสดุท่อที่รองรับ FEP, PFA, Modified PTFE, Nylon, Polyurethane, Polyolefin ฯลฯ

Applicable tubing size (mm)		Connection thread Rc	Model	Width across flats			L₁	L₂	L₃	M	ød	T₂	Mounting hole	Effective area (mm²)	Weight (g)
O.D.	I.D.			H₁	H₂	H₃
ø6	ø4	Rc1/4	KFE06-02	17	12	17	44.2	37.5	16	15.2	3	M10 x 1	11	6	41
			KFE06B-02				41.2	38.2		12.2					42
ø8	ø5	Rc3/8	KFE08U-03	19	14	19	46.2	39.5	17	16.2	4	M12 x 1	13	11	49
	ø6		KFE08N-03				46.2	39.5		16.2				17	50
			KFE08B-03				43.3	40.3		13.3				17	51
ø10	ø6.5	Rc3/8	KFE10U-03	17	17	22	48.8	41.5	17	18.8	5.5	M15 x 1	16	21	63
	ø7.5		KFE10N-03				48.8	41.5		18.8				30	62
			KFE10B-03				45.0	42.0		15.0				30	63
ø12	ø8	Rc3/8	KFE12U-03	22	19	24	51.3	44.5	17	19.3	7	M17 x 1	18	35	93
	ø9		KFE12N-03				51.3	44.5		19.3				45	91
			KFE12B-03				47.6	44.6		15.5				45	93

ข้อมูลทางเทคนิค

Sleeve material	Resin	Brass
Fluid	Air, N2, Water, Turbine oil class 1 (ISO VG32) Note 2) Note 3)	Air, N2, Steam, Turbine oil class 1 (ISO VG32) Note 2) Note 3)
Ambient and fluid temperature	-5 to 60°C (No freezing) Note 4) Water: 0 to 60°C (No freezing)	-5 to 150°C (No freezing) Note 4)
Operating pressure range Note 1)	-101.3 kPa to 1 MPa Note 4)
Proof pressure	7.0 MPa (at 60°C)
Lubricant	Grease-free
Seal on the threads	None or with sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KFE10B-03 Data sheet
